Описание
Общее описание продукта

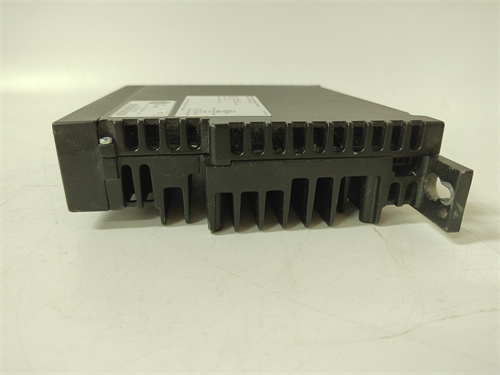

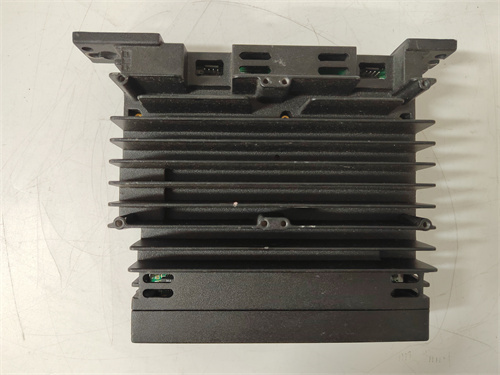

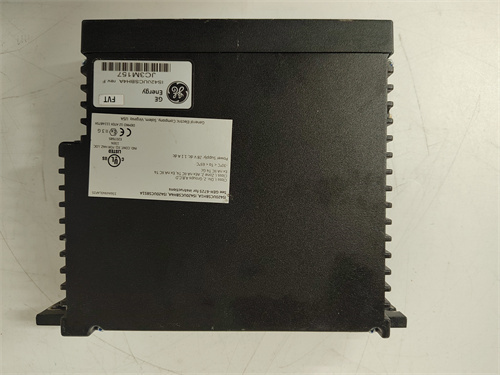

Основным объектом рассмотрения — GE IS420PPNGH1A (ссылка на продукт: [вставить ссылку]). Это промышленный аналоговый выходной модуль компании GE Energy (лидер в области автоматизации энергетических и тяжелых промышленных объектов), разработанный для интеграции с контроллерами GE Mark VIe — широко используемых в автоматизации газовых и паровых турбин, генераторов, компрессоров и других критических энергетических установок. GE IS420PPNGH1A специализируется на точной генерации и передаче аналоговых сигналов (токовых, напряжностных) к исполнительным механизмам (регулирующие клапаны, дроссели, серво-двигатели), обеспечивая высокую стабильность и надежность в условиях суровой эксплуатации (высокие температуры, вибрации, электромагнитные помехи). Благодаря глубокой интеграции с экосистемой GE Mark VIe, высокой точностью и сертификации по стандартам энергетики, GE IS420PPNGH1A стал ключевым компонентом в проектах, где точность управления параметрами напрямую влияет на безопасность и эффективность работы энергетических установок. Особенно ценной является его совместимость с устаревшими и современными конфигурациями Mark VIe, что делает модуль идеальным для модернизации существующих установок без полной замены контроллеров.
Технические параметры продукта
- Тип устройства: Аналоговый выходной модуль для контроллеров GE Mark VIe
- Количество каналов: 8 независимых аналоговых выходов (индивидуально настраиваемые)
- Поддерживаемые сигналы:
- Токовые сигналы: 4–20 мА DC (с возможностью питания 2-х проводных исполнительных механизмов — 24 В DC)
- Напряжностные сигналы: 0–5 В DC, 0–10 В DC, ±5 В DC, ±10 В DC
- Характеристики ЦАП и точности:
- Разрядность ЦАП: 16 бит (для высокой точности генерации сигналов)
- Частота обновления сигнала: 100 Гц на канал (для стабильной передачи в реальном времени)
- Точность输出: ±0,05% от полного диапазона (при 25 °C)
- Температурная дрейф: ≤ 5 ppm/°C (для сохранения точности при переменных температурах)
- Электрические характеристики:
- Питание: 5 В DC (получается от шейна контроллера GE Mark VIe), потребляемая мощность ≤ 6 Вт
- Изоляция: Галваническая изоляция 2500 В AC между каналами и между модулем и шиной контроллера
- Максимальный ток на канал (для токовых сигналов): 20 мА (постоянный), 30 мА (кратковременный, до 30 секунд)
- Класс безопасности: Согласно IEC 61508 SIL 2 (для систем с средними требованиями к безопасности), IEEE 1547 (стандарт для интеграции распределенных источников энергии)
- Операционные условия:
- Рабочая температура: от -20 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 15 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5
- Габаритные размеры: 100 мм × 140 мм × 35 мм (стандартный размер для модулей GE Mark VIe)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах контроллеров)
- Монтаж: Разъемное крепление к шейну контроллера GE Mark VIe
- Дополнительные функции: LED-индикаторы состояния каждого канала и питания, встроенная фильтрация помех (низкочастотная фильтрация LPF + фильтр Notch 50/60 Гц), онлайн-диагностика через ПО GE ControlST, логирование ошибок (последние 50 записей), защита от короткого замыкания (автоматическое ограничение тока), сертификации CE, UL и ISO 9001
Преимущества и особенности
- Высокая точность и стабильность сигнальной трансляции: С 16-битным ЦАП и точностью ±0,05% GE IS420PPNGH1A идеально подходит для управления высокоточными исполнительными механизмами — например, на газовой турбине он регулирует положение регулирующего клапана топлива (сигнал 4–20 мА) с точностью ±0,1% от полного хода, обеспечивая стабильный расход топлива и оптимизируя эффективность выработки электроэнергии. Температурная дрейф ≤ 5 ppm/°C гарантирует сохранение точности даже при переменных температурах котельной (от -20 °C до +70 °C).
- Глубокая интеграция с GE Mark VIe: GE IS420PPNGH1A автоматически распознается контроллером GE Mark VIe, и его конфигурация осуществляется через стандартное ПО GE ControlST. Не требуется дополнительная настройка протоколов — параметры каждого канала (тип сигнала, диапазон, ограничения тока) настраиваются в едином интерфейсе контроллера, что упрощает коммиссиюрование и минимизирует риск ошибок.
- Устойчивость в суровых энергетических условиях: Галваническая изоляция 2500 В AC и устойчивость к вибрациям 15 g делают GE IS420PPNGH1A подходящим для эксплуатации в цехах с сильными электромагнитными полями (например, рядом с трансформаторами и генераторами) и перепадами напряжения. Защита от короткого замыкания предотвращает повреждение модуля при сбое исполнительного механизма или кабеля.
- Универсальность в управлении исполнительными механизмами: Поддержка разных типов выходных сигналов (4–20 мА, 0–10 В) делает GE IS420PPNGH1A адаптируемым к разным задачам — например, на химическом заводе он управляет дросселями подачи реагентов (4–20 мА) и регулирующими клапанами с напряжностным управлением (0–10 В), заменяя несколько специализированных модулей и оптимизируя количество компонентов в шкафу контроллера.
- Простота диагностики и обслуживания: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние (активный сигнал/ошибка/короткое замыкание) без подключения ПО. Онлайн-диагностика через ControlST предоставляет детальную информацию о причинах ошибок (например, перегрузка канала, обрыв кабеля), сокращая время поиска неисправностей.
Случаи применения в отраслях
- Энергетика (газовые турбины GE 7FA): GE IS420PPNGH1A управляет 8 регулирующими клапанами топлива и воздуха, передавая сигналы 4–20 мА от контроллера GE Mark VIe. Модуль регулирует положение клапанов в зависимости от параметров температуры газового тракта и давления, обеспечивая оптимальную работу турбины с эффективностью 38%. При превышении критической температуры (> 900 °C) модуль мгновенно снижает сигнал к клапану, предотвращая повреждение деталей.
- ТЭЦ (паровые турбины и генераторы): Модуль управляет дросселями подачи пара (4–20 мА) и системами смазки (0–10 В), интегрируясь с DCS GE Mark VIe. GE IS420PPNGH1A регулирует расход пара в зависимости от нагрузки на электростанцию, поддерживая стабильное давление и предотвращая перегрев турбины. Устойчивость к вибрациям 15 g гарантирует работу при работе мощных насосов и вентиляторов.
- Нефтегазовая промышленность (компрессорные станции): GE IS420PPNGH1A управляет осевыми подшипниками компрессора (сигнал 4–20 мА для регулировки подачи масла) и клапанами сброса газа (0–5 В), передавая сигналы от контроллера Mark VIe. Модуль фильтрует вибрационные помехи от компрессора и передает стабильные сигналы, позволяя контроллеру корректировать скорость ротора и предотвращать столкновение деталей.
- Химическая промышленность (реакторные установки): Модуль управляет дросселями подачи химических реагентов (4–20 мА) и системами охлаждения (0–10 В), передавая сигналы от DCS. GE IS420PPNGH1A регулирует расход реагентов с точностью ±0,05%, предотвращая опасные реакции при превышении концентрации, и соответствует требованиям SIL 2 для безопасных процессов.
Сравнение с конкурентами
В таблице ниже представлено сравнение GE IS420PPNGH1A с аналогичными аналоговыми выходными модулями для энергетических контроллеров:
| Параметр | GE IS420PPNGH1A | Siemens S7-400 SM 332 (6ES7332-5HD01-0AB0) | ABB AO810 (3BSE030221R1) |
|---|---|---|---|
| Количество каналов | 8 (индивидуально настраиваемые) | 8 (индивидуально настраиваемые) | 8 (индивидуально настраиваемые) |
| Разрядность ЦАП | 16 бит | 16 бит | 16 бит |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, ±5 В/±10 В | 4–20 мА, 0–10 В | 4–20 мА, 0–10 В, ±5 В/±10 В |
| Точность | ±0,05% от диапазона | ±0,1% от диапазона | ±0,05% от диапазона |
| Совместимость с контроллерами | GE Mark VIe | Siemens S7-400/PCS 7 | ABB 800xA |
| Цена (примерная) | Высокая | Средняя–Высокая | Высокая |
Ключевые различия: GE IS420PPNGH1A выделяется глубокой интеграцией с контроллерами GE Mark VIe и более высокой точностью по сравнению с аналогом Siemens. ABB AO810 имеет аналогичную спецификацию, но ограниченную совместимость с не-ABB системами. Для проектов с оборудованием GE Mark VIe и требованиями к высокой точности управления энергетическими механизмами GE IS420PPNGH1A является неоспоримым выбором.
Советы по выбору
- Проверьте совместимость с контроллером: GE IS420PPNGH1A полностью совместим с контроллерами GE Mark VIe. Для других контроллеров (Siemens S7-400, ABB 800xA) лучше выбрать брендовые модули для обеспечения полной интеграции.
- Оцените тип управляемых исполнительных механизмов: Если в проекте используются устройства с токовым управлением (4–20 мА) и напряжностным (0–10 В), модуль — идеальный выбор. Для проектов с только одним типом сигнала можно рассмотреть более простые модели с ограниченным набором выходов.
- Учтите условия эксплуатации: В цехах с температурой > 60 °C или вибрациями > 10 g стабильность GE IS420PPNGH1A (-20 °C до +70 °C, 15 g) гарантирует качество сигналов. Для экстремальных условий (температура > 70 °C) рекомендуется дополнительная вентиляция шкафа контроллера.
- Определите требования к точности: Для задач с требуемой точностью ≤ ±0,05% (например, регулировка турбин, реакторных процессов) GE IS420PPNGH1A подходит лучше, чем модули с точностью ±0,1%.
Меры предосторожности
- Соблюдайте правила подключения исполнительных механизмов: Перед подключением проверьте тип сигнала и настроите соответствующий канал через ПО GE ControlST — неправильное подключение (например, токового устройства к каналу для напряжения) приведет к повреждению выходных цепей GE IS420PPNGH1A или исполнительного механизма.
- Отключите контроллер при монтаже: Перед подключением модуля к шине GE Mark VIe или заменой кабелей отключите источник питания контроллера — это предотвращает риск короткого замыкания и электротравмы.
- Регулярно калибруйте модуль: Каждый год выполняйте калибровку через специализированное оборудование GE или авторизованный сервисный центр — это компенсирует температурную дрейф и сохраняет точность ±0,05%. Пропуск калибровки может привести к искажениям сигнала и нестабильности процессов.
- Используйте экранированные кабели: Для подключения исполнительных механизмов на расстояниях более 15 метров используйте экранированные витые пары, подключая экран только с одной стороны (к земле контроллера). Это увеличивает устойчивость к электромагнитным помехам, особенно в цехах с мощным электрооборудованием.
- Конфигурируйте фильтры под тип сигнала: Перед эксплуатацией настройте фильтры LPF и Notch через ControlST — например, для низкочастотных сигналов регулирования клапанов установите частоту среза 0,5 Гц, а для подавления промышленных помех — активируйте фильтр Notch 50/60 Гц.
