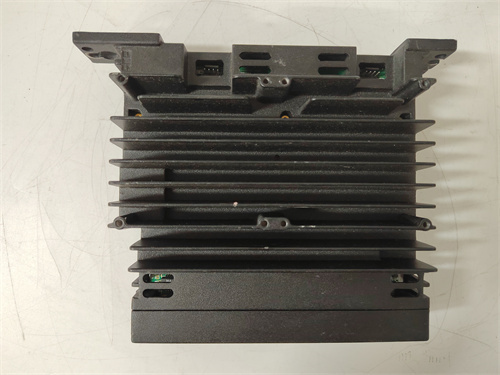

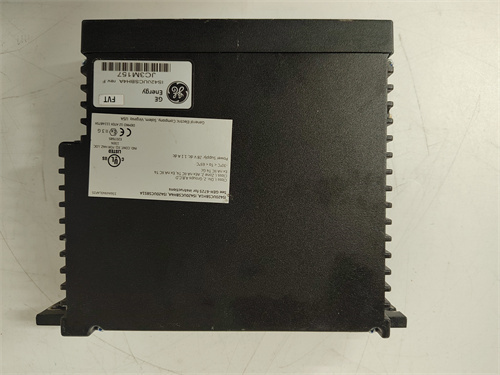

GE IS420UCSBH4A

Описание

Общая характеристика продукта GE IS420UCSBH4A

Технические параметры GE IS420UCSBH4A

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль контроля и защиты трехфазных систем для платформ GE Mark VIe;
  • Совместимые системы: GE Mark VIe Control System, GE Multilin 850 (защитные реле), GE MV10000 (высоковольтные инверторы), шкафы силового распределения GE;
  • Количество каналов: 3 канала для напряжения (трифазная сеть) + 3 канала для тока (через токовые трансформаторы) + 4 цифровых выхода для управления защитными устройствами;
  • Протоколы связи: Ethernet/IP, Modbus TCP/IP — для интеграции с контроллерами и HMI.
• Параметры измерения электроэнергетических величин:
  • Напряжение:
    • Диапазон: 0–690 В AC (номинальное 400 В AC);
    • Точность: ±0,05% от номинала;
    • Частота: 45–65 Гц (точность ±0,01 Гц);
  • Ток:
    • Диапазон: 0–5 А AC (вторичный ток от трансформаторов);
    • Точность: ±0,05% от номинала;
  • Мощность:
    • Активная (P): ±0,1% точности;
    • Реактивная (Q): ±0,2% точности;
    • Коэффициент мощности (cosφ): 0,001–1,0 (точность ±0,001).
• Защитные функции:
  • Защита от перевышения напряжения (Overvoltage): Активация при >110% номинала (440 В AC) с регулируемым временем задержки (0,1–10 с);
  • Защита от понижения напряжения (Undervoltage): Активация при <90% номинала (360 В AC);
  • Защита от перегрузки тока (Overcurrent): Активация при >120% номинала;
  • Защита от несимметрии фаз: Активация при разнице напряжения/тока между фазами >5%;
  • Защита от обрыва фазы: Детекция отсутствия сигнала в любой фазе с реакцией <10 мс;
  • Защита от перегрева модуля: Отключение при температуре >85 °C с сигнализацией.
• Параметры надежности и конструкции:
  • MTBF: >3 200 000 часов (по данным производителя, при 40 °C);
  • Изоляция: 3000 В RMS между каналами и землей;
  • EMC: Соответствие EN 61000-6-2/4 (класс 4+) — устойчивость к электромагнитным помехам;
  • Температурный диапазон: -25 °C до +75 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы);
  • Питание: DC 24 В (совместимо с GE IS400JPDMG1A).

Преимущества и особенности GE IS420UCSBH4A

1. Высокая точность и многофункциональность: Точность ±0,05% для напряжения и тока, а также измерение всех ключевых параметров (мощность, частота, cosφ) делают GE IS420UCSBH4A универсальным. Это важно для систем, где требуется детальный анализ состояния сети — например, в распределительных подстанциях, где даже малые отклонения могут привести к авариям.
2. Быстрая реакция на нештатные режимы: Время реакции защитных функций <10 мс гарантирует, что GE IS420UCSBH4A успевает активировать защиту (например, от обрыва фазы) до того, как повреждение оборудования получит масштабные пропорции. Это критично для высокомощных приводов, где обрыв фазы может разрушить двигатель за секунды.
3. Интеграция с системами GE и диагностика: GE IS420UCSBH4A автоматически синхронизируется с контроллерами GE Mark VIe — данные о состоянии сети и событиях защиты передаются в HMI GE Proficy в реальном времени. Логи ошибок сохраняются локально, что упрощает последующий анализ причин аномалий.
4. Устойчивость к суровым условиям: Температурный диапазон -25 °C до +75 °C и высокая изоляция 3000 В RMS позволяют GE IS420UCSBH4A работать в агрессивных средах — например, на северных нефтегазовых площадках (зимняя температура -20 °C) или в котельных цехах (температура +70 °C), где стандартные модули быстро выходят из строя.
5. Гибкость настройки: Возможность регулировки границ защитных функций и времени задержки через ПО GE Proficy Machine Edition делает GE IS420UCSBH4A адаптируемым под специфику любой установки — от небольших промышленных щитов до крупных подстанций.

Примеры применения GE IS420UCSBH4A в различных отраслях

• Энергетика (АТЭС мощностью 3 ГВт): В ТЭС GE IS420UCSBH4A контролирует параметры сети в силовых шинах, питающих турбину (400 В AC). При перевышении напряжения >440 В AC модуль через цифровые выходы отправляет сигнал на защитное реле GE Multilin 850, которое отключает несущественные нагрузки, стабилизируя сеть. Данные о мощности и cosφ передаются в контроллер для оптимизации потребления.
• Металлургия (завод прокатки стали): В заводе GE IS420UCSBH4A защищает высокомощные приводы прокатных валков (690 В AC). При несимметрии фаз >5% (например, из-за повреждения кабеля) модуль снижает нагрузку приводов и сигнализирует оператору через HMI. Защита от перегрузки тока предотвращает перегрев двигателей при повышенной нагрузке на валки.
• Нефтегазовая отрасль (компрессорная станция): На станции GE IS420UCSBH4A контролирует трехфазную сеть, питающую компрессоры (400 В AC). При обрыве одной из фаз модуль мгновенно (в <10 мс) отправляет команду на остановку компрессора, предотвращая его разрыв. Устойчивость к электромагнитным помехам исключает ложные срабатывания от соседних высоковольтных линий.
• Промышленная автоматизация (логистический центр): В центре GE IS420UCSBH4A управляет распределительным щитом, питающим конвейеры и холодильные камеры. При понижении напряжения <360 В AC модуль запускает резервный инвертор, а при перегрузке тока отключает освещение и вентиляцию, сохраняя работу критической техники.

Сравнение GE IS420UCSBH4A с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE IS420UCSBH4A

Рекомендации по выбору

1. Совместимость с системами GE: Выбирайте GE IS420UCSBH4A если ваша установка работает на контроллерах GE Mark VIe, защитных реле GE Multilin 850 или инверторах GE MV10000 — это гарантирует полную интеграцию и синхронизацию защитных функций.
2. Требования к безопасности и быстроте реакции: Для высокомощных приводов, трансформаторов или систем с критическим риском аварий GE IS420UCSBH4A — оптимальный выбор, благодаря времени реакции <10 мс и защите от обрыва фазы.
3. Суровые условия эксплуатации: Если модуль будет работать в диапазоне -25 °C до +75 °C (северные регионы, котельные), GE IS420UCSBH4A с широким температурным диапазоном — предпочтительнее аналогов с ограниченными параметрами.

Меры предостережения

1. Калибровка и проверка защитных границ: Раз в 6 месяцев калибруйте GE IS420UCSBH4A через ПО GE Proficy — проверяйте соответствие измерений эталонным приборам. Убедитесь, что границы защитных функций (например, 110% для перевышения напряжения) настроены под специфику вашей сети.
2. Контроль изоляции: Регулярно проверяйте изоляцию между каналами и землей (не менее 3000 В RMS) — снижение изоляции может привести к кросс-интерференциям и ложным срабатываниям защиты.
3. Охлаждение шкафа: Обеспечьте принудительную вентиляцию при температуре >65 °C — перегрев снижает точность измерений и может привести к автоматическому отключению GE IS420UCSBH4A.
4. Мониторинг событий: Ежедневно анализируйте логи событий в HMI GE Proficy — частые предупреждения о несимметрии фаз или перегрузках могут свидетельствовать о проблемах в сети (поврежденные кабели, неравномерная нагрузка), которые требуют ремонта.
