Описание

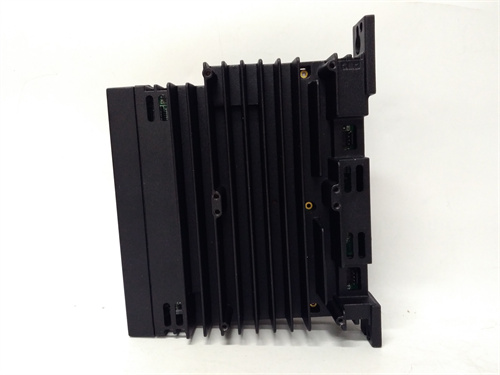

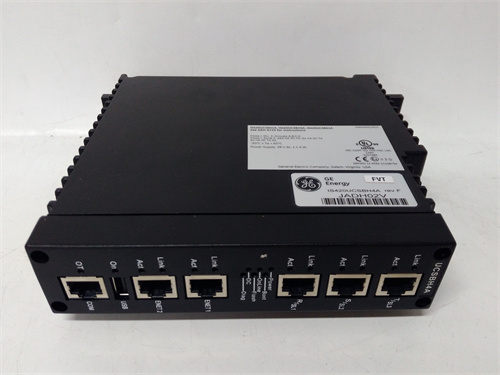

GE IS420UCSBH4A — это высокопроизводительный промышленный коммуникационный модуль из линейки GE IS420, предназначенный для обеспечения отказоустойчивой и безопасной связи между контроллерами GE (PACSystems RX7i, RX3i) и внешними устройствами (датчиками, исполнителями, SCADA-системами) в сложных автоматизированных системах. Его основная функция — преобразовать и передавать данные через множество промышленных протоколов, гарантируя синхронность, высокую скорость и защиту информации. Применяется в энергетике (турбины, электростанции), нефтегазовой промышленности (компрессоры, трубопроводы) и тяжелой машиностроении, где надежность коммуникации определяет безопасность процессов и эффективность управления оборудованием.
Основные функции и ключевые преимущества
Главные достоинства GE IS420UCSBH4A — расширенная протокольная поддержка, высокая отказоустойчивость и продвинутые безопасные функции. Модуль сочетает универсальные интерфейсы, позволяя интегрировать разнородное оборудование в единую систему:
- Ethernet-протоколы: Profinet IRT/MRP, Modbus TCP, Ethernet/IP, DNP3.0 — для высокоскоростной связи с контроллерами GE и SCADA-системами (например, передача данных о вибрации турбины в центральную панель мониторинга);
- Серийные протоколы: Modbus RTU (RS485/RS232), HART — для связи с низкоскоростными устройствами (например, аналоговые датчики давления с HART-поддержкой, релейные панели);
- Специализированный протокол GE SRTP: Для передачи критических данных (аварийные сигналы, команды на остановку) между системами GE с минимальной задержкой.
Это позволяет использовать GE IS420UCSBH4A как универсальный “шлюз” — например, передавать данные от Modbus RTU датчиков уровня масла к Profinet-контроллеру, а также экспортировать информацию о состоянии компрессора в SCADA через DNP3.0, без необходимости дополнительных модулей.
Отличительной чертой GE IS420UCSBH4A является двойная отказоустойчивость:
- Редандантные Ethernet-линки: Поддержка Profinet MRP с временем переключения ≤30 мс — при сбое основного канала (обрыв кабеля, сбой сетевого оборудования) модуль мгновенно переключается на резервный, не прерывая передачи данных;
- Редандантное питание: Поддержка двойного питания (24 В DC) — при отказе одного источника энергии автоматически переключается на резервный, гарантируя непрерывную работу даже в условиях нестабильного питания.
GE IS420UCSBH4A также оснащен средствами защиты данных:
- Галванризация изоляция 3000 В АС: Между Ethernet- и серийными интерфейсами — предотвращает попадание электромагнитных помех от высоковольтных устройств (трансформаторы, генераторы) и заземляющих токов;
- Безопасные функции: IEEE 802.1X (аутентификация устройств), VLAN (изоляция критического трафика), шифрование TLS 1.3 для Modbus TCP/DNP3.0 — защищает данные от несанкционированного доступа и сетевых атак;
- Диагностика в реальном времени: Мониторинг пропускной способности, количества ошибок передачи и состояния интерфейсов — передача алертов в контроллер при проблемах (например, “ошибки в серийном канале RS485 — проверьте датчик давления”).
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Коммуникационный модуль (GE IS420 серия) |
| Интерфейсы | 4 x Ethernet (RJ45, 10/100/1000 Mbps); 2 x серийных (RS485/RS232, поддерживают HART) |
| Поддерживаемые протоколы | Profinet IRT/MRP, Modbus TCP/RTU, Ethernet/IP, DNP3.0, HART, GE SRTP |
| Отказоустойчивость | Редандантные Ethernet-линки (≤30 мс переключение); Редандантное питание |
| Защита данных | IEEE 802.1X, VLAN, TLS 1.3, Firewall |
| Изоляция | 3000 В АС (между интерфейсами); Защита от ЭМП по EN 61000-6-3 |
| Протоколы диагностики | SNMP v3, Profinet-диагностика, Modbus-диагностика, HART-диагностика |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -40 °C – +70 °C; Влажность: 0–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 25 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, IEC 61508 (SIL 2), ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Энергетика: Связь турбины с SCADA
В 1500 МВт тепловой электростанции GE IS420UCSBH4A обеспечивает связь между контроллером PACSystems RX7i (управление паровой турбиной) и центральной SCADA-системой. Модуль передаёт данные о температуре подшипников (Modbus RTU) и скорости ротора (Profinet IRT) через редандантные Ethernet-линки. При обрыве основного канала переключение происходит за 25 мс, не прерывая мониторинг. Шифрование TLS 1.3 защищает критические команды (например, остановка турбины) от перехвата.
-
Нефтегазовая промышленность: Контроль компрессора
На газоперерабатывающем заводе GE IS420UCSBH4A связывает 15 датчиков давления с HART-поддержкой (серийный канал RS485) с контроллером PACSystems RX3i. Модуль собирает данные о давлении и дополнительную информацию через HART (например, состояние сенсора), а также экспортирует данные в SCADA через DNP3.0. При обнаружении деградации одного датчика — модуль отправляет алерт в контроллер, позволяя запланировать замену без остановки компрессора.
-
Тяжелая машиностроение: Синхронизация линий производства
В заводе по производству деталей GE IS420UCSBH4A синхронизирует данные между 3 линиями фрезерных станков (Ethernet/IP) и центральным контроллером. Модуль использует VLAN для разделения трафика станков от общей сети, предотвращая помехи. Диагностика SNMP v3 сигнализирует о проблемах с Ethernet-линком одной линии за 1 секунду, позволяя быстро устранить неисправность.
Сравнение с конкурентами
| Категория | GE IS420UCSBH4A | Конкурент (например, Siemens SCALANCE X308) |
|---|---|---|
| Протокольная поддержка | Profinet IRT/MRP, Modbus TCP/RTU, DNP3.0, HART, GE SRTP | Profinet, Modbus TCP, Ethernet/IP (без DNP3.0/HART) |
| Время переключения реданданса | ≤30 мс | ≤100 мс |
| Защита данных | TLS 1.3, SNMP v3, IEEE 802.1X | TLS 1.2, SNMP v2, IEEE 802.1X |
| Поддержка HART | Да | Нет |
| Интеграция с GE системами | Прямая совместимость с PACSystems RX7i/RX3i | Требует дополнительного конфигурирования шлюза |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для сложных систем с разнородным оборудованием: Выбирайте GE IS420UCSBH4A если нужно интегрировать устройства с разными протоколами (HART, DNP3.0, Modbus) — он заменяет несколько специализированных шлюзов, экономя место и стоимость.
- Для критических процессов: При эксплуатации на турбинах, электростанциях или трубопроводах — его реданданты (Ethernet, питание) и минимальное время переключения гарантируют непрерывную связь, даже при сбое оборудования.
- Для объектов с высокими требованиями к безопасности: Если важна защита данных (например, атомные электростанции, магистральные трубопроводы) — его шифрование TLS 1.3 и аутентификация IEEE 802.1X предотвращают несанкционированный доступ.
Безопасные практики
- Настройка реданданса: Включите Profinet MRP для всех Ethernet-линков, отвечающих за передачу аварийных сигналов — это гарантирует отсутствие простоев при сбое канала.
- Конфигурация безопасности: Настройте VLAN для разделения критического трафика (данные турбины) от обычного, и включите шифрование TLS 1.3 для Modbus TCP/DNP3.0 — защищайте чувствительную информацию.
- Регулярная диагностика: Ежемесячно проверяйте состояние интерфейсов через SNMP v3 или ПО GE Proficy Machine Edition — своевременно устраняйте проблемы с кабелями, ошибками передачи или деградацией датчиков.
- Бэкап конфигурации: Сохраняйте параметры модуля (протоколы, безопасные настройки, реданданс) в контроллер и внешнем накопителе — позволяет быстро восстановить работу при замене модуля или сбое конфигурации.
- IS420UCSBH4A
