Описание продукта

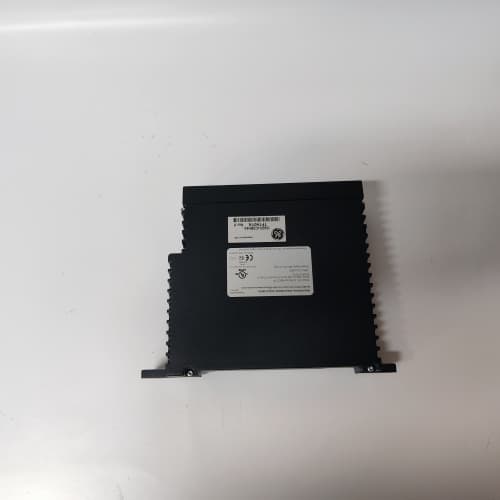

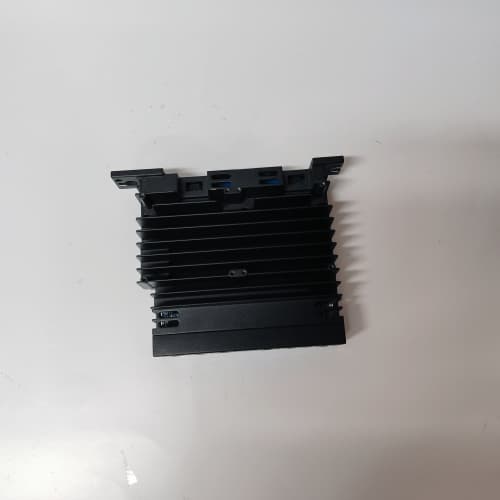

GE IS420UCSBH4A (ссылка на продукт) — это высокопроизводительный коммуникационный модуль с усиленной безопасностью и расширенной функциональностью, разработанный компанией GE для критических промышленных автоматизационных систем. Модуль IS420UCSBH4A специализируется на надежном обмене данными между PLC, DCS, сенсорами безопасности и системами SCADA/MES, поддерживая как стандартные, так и безопасные индустриальные протоколы. Благодаря использованию дуплексной коммуникационной архитектуры и компонентов класса промышленной надежности, GE IS420UCSBH4A гарантирует высокую скорость передачи данных, низкую латентность и устойчивость соединения даже в условиях интенсивных электромагнитных помех и экстремальных температур. Применение IS420UCSBH4A позволяет интегрировать разнотипное оборудование в единую безопасную систему, повысить эффективность мониторинга и управления процессами, а также соответствовать требованиям международных стандартов индустриальной безопасности. Компания GE — лидер в разработке коммуникационных решений для промышленности, и IS420UCSBH4A стал эталоном надежности и безопасности для сложных автоматизационных проектов.
Технические параметры
- Производитель: GE
- Модель: IS420UCSBH4A (ссылка на продукт)
- Тип модуля: Коммуникационный модуль с расширенной безопасностью и дуплексной архитектурой
- Поддерживаемые протоколы:
- Стандартные: Ethernet/IP, Modbus TCP/RTU, Profinet IO (IRT), DNP3.0, IEC 61850, OPC UA
- Безопасные: CIP Safety, PROFIsafe, FSoE (Fail-Safe over EtherNet/IP)
- Типы интерфейсов: 4 порта Gigabit Ethernet (RJ45, изолированные), 2 порта RS-485 (для Modbus RTU, galvanic изоляция), 1 порт Fiber Optic (SFP, LC duplex, до 20 км)
- Скорость передачи данных: Ethernet — до 1000 Мбит/с, RS-485 — до 921600 бод, Fiber Optic — до 1000 Мбит/с
- Количество одновременных соединений: До 128 TCP/IP соединений (включая 32 безопасных)
- Буфер передачи/приема: 16 КБ на порт
- Протоколы безопасности: TLS 1.2/1.3, SSH 2.0, IPsec, 802.1X (аутентификация), MAC-адресное фильтрация
- Уровень безопасности: IEC 62443-4-2 (SL2), SIL 2 (IEC 61508)
- Напряжение питания: 24 В постоянного тока (DC) ±15%
- Потребляемый ток: Максимально 0.9 А
- Рабочая температура: -40 °C до +85 °C
- Степень защиты (IP): IP21 (защита от пыли и вертикального попадания капель)
- Изоляция: Galvanic изоляция портов (500 В AC) и каналов связи
- Совместимость с PLC/DCS: Mark VIe, Control Logix, PlantPAx, Symphony Plus, S7-1500F (Siemens), GuardLogix (Allen-Bradley), Delta V (Emerson)
- Размеры (Ш×Г×В): 100 × 160 × 130 мм
- Вес: 0.8 кг
Преимущества и особенности
- Комплексная поддержка безопасных и стандартных протоколов: GE IS420UCSBH4A работает с всеми ключевыми индустриальными протоколами, включая CIP Safety, PROFIsafe и FSoE, что позволяет интегрировать системы безопасности с основными автоматизационными решениями без дополнительных адаптеров.
- Дуплексная архитектура и высокая производительность: Gigabit Ethernet и Fiber Optic интерфейсы обеспечивают быструю передачу больших объемов данных, а поддержка до 128 одновременных соединений (32 безопасных) позволяет масштабировать систему за счет добавления новых устройств.
- Высокий уровень безопасности и надежности: Соответствие стандартам IEC 62443-4-2 (SL2) и SIL 2, galvanic изоляция портов, устойчивость к электромагнитным помехам (класс ЭМС EN 61000-6-2/6-4) и степень защиты IP21 гарантируют работу в критических средах (нефтегазовые площадки, электростанции).
- Универсальная совместимость: Легкая интеграция с PLC/DCS разных производителей (GE, Siemens, Allen-Bradley, Emerson) делает модуль гибким для использования в существующих и новых автоматизационных системах.
- Простота конфигурирования и обслуживания: Настройка через защищенный веб-интерфейс (HTTPS) или программное обеспечение GE Proficy Machine Edition, автоматическое обнаружение устройств (LLDP/CDP), дистанционное обновление прошивки и резервное копирование конфигурации.
- Устойчивость в экстремальных условиях: Работа в широком диапазоне температур (-40 °C до +85 °C) и поддержка Fiber Optic интерфейса (до 20 км) позволяют использовать модуль в распределенных системах и северных регионах.
Прикладные случаи в отраслях
- Нефтегазовая отрасль (добывающие площадки и трубопроводы): GE IS420UCSBH4A (ссылка на продукт) используется для связи между контроллерами безопасности, датчиками давления/температуры и удаленными центрами управления через протокол CIP Safety и Fiber Optic. Модуль обеспечивает защищенную передачу данных о состоянии оборудования, а при обнаружении аномалий быстро передает команды на остановку опасных процессов.
- Энергетика (атомные и тепловые электростанции): В электростанциях модуль интегрирует контроллеры турбин, генераторов и систем защиты от аварий с системами EMS (Energy Management System) через протокол IEC 61850 и OPC UA. Безопасные протоколы PROFIsafe гарантируют синхронную работу процесса и системы защиты, предотвращая катастрофические отказы.
- Химическая промышленность (крупные заводы): В заводах по производству химикатов IS420UCSBH4A соединяет DCS Delta V с сенсорами безопасности и системами аварийного выпуска через Ethernet/IP и FSoE. Galvanic изоляция портов защищает модуль от электромагнитных помех от реакторов и насосов.
- Автомобильное производство (цифровые заводы): В линиях сборки электромобилей модуль обеспечивает связь между роботами, световыми барьерами и системами МЕС через Profinet IO (IRT) и CIP Safety. Высокая скорость передачи данных (1000 Мбит/с) позволяет синхронизировать процессы в реальном времени, защищая рабочих от травм.
- Интеллектуальная инфраструктура (управление городскими системами): В системах управления водоснабжением и канализацией модуль интегрирует распределенные датчики уровня и давления с центрами управления через Modbus TCP и Fiber Optic. Устойчивость к экстремальным температурам позволяет работать в северных городах и жарких регионах.
Сравнение с конкурентами
| Параметр | GE IS420UCSBH4A | Конкурент 1 (Siemens SCALANCE X310F-3) | Конкурент 2 (Allen-Bradley 1756-EN4TR/F) |
|---|---|---|---|
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP/RTU, Profinet IO, CIP Safety, PROFIsafe, FSoE | Profinet IO, Modbus TCP, Ethernet/IP, PROFIsafe | Ethernet/IP, Modbus TCP, CIP Safety, FSoE |
| Типы интерфейсов | Ethernet (4), RS-485 (2), Fiber Optic (1) | Ethernet (5), RS-485 (0) | Ethernet (4), RS-485 (0) |
| Уровень безопасности | IEC 62443-4-2 (SL2), SIL 2 | IEC 62443-4-2 (SL1), SIL 1 | IEC 62443-4-2 (SL1), SIL 2 |
| Количество безопасных соединений | 32 | 16 | 24 |
| Совместимость с PLC | Mark VIe, Control Logix, S7-1500F, GuardLogix | S7-300F/400F/1500F | ControlLogix, GuardLogix |
| Цена (средняя) | Средне-высокая | Высокая | Высокая |
| Преимущества | Поддержка трех безопасных протоколов, Fiber Optic, RS-485, IP21 | Широкая распространенность, много Ethernet-портов | Стабильность, интеграция с Allen-Bradley |
| Недостатки | — | Отсутствие RS-485 и Fiber Optic, низкий уровень безопасности | Отсутствие PROFIsafe и RS-485 |
Вывод: GE IS420UCSBH4A выгодно отличается от конкурентов благодаря поддержке трех ключевых безопасных протоколов (CIP Safety, PROFIsafe, FSoE), наличию Fiber Optic и RS-485 интерфейсов, высокому уровню безопасности (SL2, SIL 2) и универсальной совместимости с PLC/DCS разных производителей. В то время как Siemens и Allen-Bradley специализируются на своих экосистемах и ограничены по поддержке протоколов и интерфейсов, IS420UCSBH4A предлагает гибкое и безопасное решение для интеграции в сложные автоматизационные системы. Модуль идеально подходит для критических проектов, где требуется максимальная надежность, безопасность и расширяемость.
Советы по подбору
- Определите требуемые протоколы (стандартные и безопасные): При выборе GE IS420UCSBH4A (ссылка на продукт) уточните, какие протоколы использует ваше оборудование (например, PROFIsafe для Siemens, CIP Safety для Allen-Bradley) — модуль поддерживает все основные, что упрощает интеграцию.
- Проверьте тип интерфейсов и расстояния: Если вам нужно подключить устройства на большие расстояния (до 20 км) или в условиях высоких электромагнитных помех, Fiber Optic интерфейс станет оптимальным выбором. Для старых датчиков используйте RS-485 порт.
- Оцените требования к безопасности: Для объектов с высокими требованиями (нефтегазовая отрасль, энергетика) стандарты IEC 62443-4-2 (SL2) и SIL 2 полностью удовлетворят нужды, обеспечивая защиту от несанкционированного доступа и сбоев.
- Рассчитайте количество соединений: Поддержка до 128 одновременных соединений (32 безопасных) делает модуль подходящим для крупных распределенных систем с большим количеством устройств.
- Проверьте совместимость с существующим оборудованием: Убедитесь, что модуль совместим с вашим PLC/DCS (Mark VIe, Control Logix, S7-1500F, GuardLogix) для синхронной работы системы.
Важные примечания
- Монтаж и подключение: IS420UCSBH4A должен монтироваться в шкафу с достаточной вентиляцией, учитывая степень защиты IP21 (не допускать горизонтальное попадание воды). Подключение Ethernet (кабели Cat5e/Cat6), RS-485 (экранированные изолированные кабели) и Fiber Optic (сертифицированные LC-кабели) производите только при отключенном энергоснабжении. Для RS-485 интерфейса используйте терминаторы (120 Ом) на концах линии.
- Конфигурирование: Используйте защищенный веб-интерфейс (HTTPS) или лицензионное программное обеспечение GE Proficy Machine Edition для настройки протоколов, IP-адресов, правил firewall и параметров безопасности. Настройте минимально необходимые права доступа для пользователей и активируйте MAC-адресное фильтрацию.
- Обновление прошивки: Регулярно обновляйте прошивку модуля GE IS420UCSBH4A через сеть — это устраняет уязвимости, улучшает стабильность и добавляет новые функции. Перед обновлением создайте резервную копию конфигурации.
- Защита сети: Разположите модуль за промышленным брандмауэром, используйте VPN для удаленного доступа и шифрование данных (TLS 1.3) для коммуникационных протоколов. Для Fiber Optic интерфейса следите за чистотой коннекторов и избегайте перегибов кабелей.
- Обслуживание и диагностика: Регулярно проверяйте состояние кабелей, соединений и индикаторы работы модуля. В случае неисправностей используйте встроенные инструменты диагностики (ping, traceroute, логи протоколов) или обратитесь к авторизованным сервисным центрам GE — самостоятельный ремонт может привести к потере сертификации SIL 2 и снижению уровня безопасности.
- Срок годности: Срок годности GE IS420UCSBH4A составляет 8 лет от даты производства — планируйте замену или комплексную диагностику после истечения этого периода, особенно для критических коммуникационных цепей.
