Описание

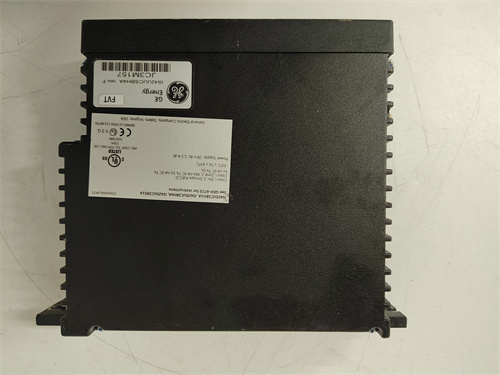

GE IS420UCSBH4AH – Премиальный модуль коммуникации для PLC с расширенной производительностью и резервным подключением
GE IS420UCSBH4AH является флагманским коммуникационным модулем линейки GE для контроллеров PLC серии Mark VIe, разработанным для критических промышленных систем, где требуется высокая надежность, скорость передачи данных и резервное подключение. Этот модуль сочетает в себе поддержку современных промышленных протоколов, расширенную защиту от внешних воздействий, дуплексное питание и компактный дизайн, что делает его идеальным выбором для нефтегазовой отрасли, атомной энергетики, химической промышленности и тяжелой металлургии – где нестабильность коммуникаций может привести к аварийным ситуациям, остановке производства или экономическим потерям. Важно отметить, что GE IS420UCSBH4AH полностью совместим с системами автоматизации GE Mark VIe, обеспечивая плавную интеграцию и масштабирование.
Описание продукта
GE IS420UCSBH4AH – это многофункциональный резервный модуль коммуникации для контроллеров PLC серии Mark VIe компании GE, предназначенный для обеспечения двустороннего обмена данными между PLC и периферийным оборудованием, а также между различными узлами автоматизированной системы. Модуль поддерживает как последовательные, так и сетевые интерфейсы, а также двойную резервировку каналов с автоматическим переключением, обеспечивая непрерывность связи даже при сбое одного из компонентов. Благодаря плавающей установке на релейной панели и компактному размеру GE IS420UCSBH4AH легко интегрируется в существующие шкафы с компонентами PLC, не требуя изменения механической инфраструктуры. Высококачественные компоненты, четвертая электрическая изоляция, усиленная электромагнитная совместимость (ЭМС) и соответствие международным стандартам безопасности гарантируют длительный срок службы и отказоустойчивость в самых требовательных промышленных условиях.
Технические параметры
- Производитель: GE
- Модель: GE IS420UCSBH4AH
- Тип модуля: Резервный модуль коммуникации (Redundant Communication Module) для PLC
- Поддерживаемые интерфейсы (основной + резервный канал):
- Сетевые интерфейсы:
- Ethernet: 2 порта (RJ45) на каждый канал (всего 4 порта), 10/100/1000 Мбит/с, полный дуплекс
- Протоколы: Profinet IO/IRT, Modbus TCP, Ethernet/IP, UDP/IP, TCP/IP, SNMP
- Последовательные интерфейсы:
- RS-485: 2 порта на каждый канал (всего 4 порта), скорость 300 bps – 2 Мбит/с, полудуплекс
- RS-232: 1 порт на каждый канал (всего 2 порта), скорость 300 bps – 230.4 кбит/с, полудуплекс
- Протоколы: Modbus RTU (Master/Slave), ASCII, DF1
- Сетевые интерфейсы:
- Параметры передачи данных:
- Буферы данных: 32 кБайт на порт (входной/выходной)
- Количество одновременных соединений: до 64 (по Ethernet), до 20 (по последовательным интерфейсам)
- Время переключения резервного канала: ≤5 мс
- Резервное подключение:
- Автоматическое переключение между основным и резервным каналом
- Синхронизация конфигурации и буферов данных между каналами
- Изоляция: 1000 ВАК (между интерфейсами, входы/выходы и системной шина) – четвертая электрическая изоляция
- Питание: 24 В DC (±15%) или 110/220 В AC (±10%), дуплексное питание (независимые входы для каждого канала)
- Потребление питания: ≤500 мА (DC) / ≤300 мА (AC) – на оба канала
- Температурный диапазон эксплуатации: -40 °C до +85 °C
- Влажность: до 95% (с кратковременной конденсацией, по стандарту IEC 60068-2-3)
- Класс защиты: IP20 (корпус) с герметизированными соединителями
- Размеры: 140 × 100 × 50 мм (длина × ширина × толщина)
- Материал корпуса: Пластик с армированием стекловолокном (UL94 V-0) с антистатическим, антикоррозийным и гидрофобным покрытием
- Соединители: Разъемные клеммы (нажимные) для последовательных интерфейсов, RJ45 для Ethernet
- Комплаенс: Соответствует стандартам EN 61000 (EMC), CE, RoHS, IEC 61131-2, NAMUR, UL 508, CSA C22.2, ATEX (зоны 2/22), IECEx, SIL 2
- Программное обеспечение: GE Proficy Machine Edition (конфигурация интерфейсов, настройка протоколов, диагностика резерва, мониторинг связи, удаленное обновление прошивки)
- Гарантийный срок: 8 лет
Преимущества и особенности
- Резервное подключение и высокая отказоустойчивость: GE IS420UCSBH4AH оснащено двойным резервным каналом и дуплексным питанием, с временем переключения ≤5 мс – гарантирует непрерывность коммуникаций в критических системах (например, управление трубопроводами, системы защиты реакторов), даже при сбое основного канала или кабеля.
- Высокая производительность и скорость: Поддержка Gigabit Ethernet (1000 Мбит/с) и последовательных интерфейсов до 2 Мбит/с обеспечивает быструю передачу больших объемов данных (логи, диагностика, команды управления) – критично для высокоинтеграбельных систем с минимальными задержками.
- Гибкая интеграция и совместимость: Поддержка популярных промышленных протоколов (Profinet IO/IRT, Modbus TCP, Ethernet/IP) и сочетание сетевых/последовательных интерфейсов обеспечивает полную совместимость с PLC Mark VIe и другими системами автоматизации (Siemens, Allen-Bradley, ABB) – упрощает внедрение в многобрендовые проекты.
- Усовершенствованная диагностика и мониторинг: В реальном времени мониторинг статуса обоих каналов, уровня сигнала, скорости передачи и ошибок связи, а также логирование всех событий через GE Proficy Machine Edition – позволяет быстро выявлять причины сбоев и оптимизировать обслуживание.
- Надежность в экстремальных условиях: Четвертая электрическая изоляция 1000 ВАК, усиленная ЭМС (класс 4), гидрофобное покрытие корпуса и широкий температурный диапазон (-40 °C до +85 °C) гарантируют стабильную работу в агрессивных средах (нефтегазовые площадки, атомные электростанции, химические заводы).
Прикладные случаи в отраслях
- Атомная энергетика (АЭС): В АЭС GE IS420UCSBH4AH обеспечивает резервную связь между PLC Mark VIe и системами мониторинга реактора, контроллерами системы охлаждения и центральным узлом управления – гарантирует безопасность работы и непрерывность передачи критических данных.
- Нефтегазовая отрасль (трубопроводы): В системах управления трубопроводами модуль связывает распределенные PLC с центральным сервером через Ethernet (Profinet) и управляет локальными датчиками через RS-485 (Modbus RTU) – поддерживает стабильную транспортировку нефти/газа даже при сбое одного коммуникационного канала.
- Химическая промышленность: В химических заводах GE IS420UCSBH4AH интегрирует PLC с анализаторами химического состава, контроллерами подачи реагентов и системами безопасности – обеспечивает безопасность технологических процессов и предотвращает выбросы опасных веществ.
- Тяжелая металлургия (стальной завод): В сталелитейных заводах модуль обеспечивает связь между PLC, управляющими двигателями конвейеров, и центральным узлом автоматизации – синхронизирует работу производственных линий и предотвращает остановки при нештатных ситуациях с коммуникациями.
Сравнение с конкурентами
| Параметр | GE IS420UCSBH4AH | Конкурентный продукт (Siemens CP 443-1 Redundant) | Конкурентный продукт (Allen-Bradley 1756-ENBT Redundant) |
|---|---|---|---|
| Сетевые интерфейсы | 4x Ethernet (10/100/1000 Мбит/с) | 2x Ethernet (10/100 Мбит/с) | 4x Ethernet (10/100 Мбит/с) |
| Последовательные интерфейсы | 4x RS-485, 2x RS-232 | 2x RS-485 (опционально) | 2x RS-485 (опционально) |
| Время переключения резерва | ≤5 мс | ≤50 мс | ≤30 мс |
| Количество соединений | До 64 (Ethernet) | До 32 (Ethernet) | До 48 (Ethernet) |
| Изоляция | 1000 ВАК | 690 ВАК | 690 ВАК |
| Соответствие SIL | SIL 2 | SIL 1 | SIL 1 |
| Температурный диапазон | -40 °C до +85 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Гарантийный срок | 8 лет | 3 года | 5 лет |
Преимущества GE IS420UCSBH4AH перед конкурентами заключаются в поддержке Gigabit Ethernet, большем количестве интерфейсов, быстром переключении резервного канала (≤5 мс), четвертой изоляцией 1000 ВАК, подтверждением SIL 2 и длительным гарантином сроком. Конкуренты уступают по производительности, отказоустойчивости и адаптации к критическим промышленным условиям.
Советы по подбору
- Определите требования к отказоустойчивости: Если ваш проект относится к критическим системам (АЭС, трубопроводы, химические заводы) с нулевым допуском к простою, GE IS420UCSBH4AH с резервным подключением и SIL 2 является неотъемлемым выбором – гарантирует непрерывность коммуникаций при любых сбоях.
- Оцените тип и объем передаваемых данных: Если нужно передавать большие объемы данных (логи, видео-мониторинг) или работать с высокоскоростными устройствами, поддержка Gigabit Ethernet делает модуль идеальным для высокопроизводительных систем.
- Проверьте условия эксплуатации: Для объектов с экстремальными температурами (-40 °C до +85 °C) или агрессивными средами (нефтегазовые площадки, химические заводы) модуль с четвертой изоляцией и гидрофобным покрытием гарантирует стабильную работу.
- Учтите тип подключаемого оборудования: Если планируется интеграция с разнородным оборудованием (сетевые датчики, последовательные контроллеры), сочетание Ethernet и последовательных интерфейсов обеспечивает полную совместимость без дополнительных адаптеров.
Важные примечания
- Монтаж, конфигурацию и настройку GE IS420UCSBH4AH должен выполнять квалифицированный персонал с опытом работы с резервными коммуникационными модулями и контроллерами GE Mark VIe, сертифицированный по стандартам ATEX/IECEx и SIL 2.
- Перед запуском синхронизируйте основный и резервный каналы через GE Proficy Machine Edition – неправильная синхронизация может привести к несоответствию данных при переключении каналов.
- Для Ethernet-соединений используйте кабели класса Cat5e или выше, а для длинных линий (более 100 м) обеспечьте правильное заземление и экранирование – это снижает влияние электромагнитных помех и гарантирует стабильность передачи.
- Регулярно обновляйте прошивку модуля через Proficy Machine Edition – это обеспечивает поддержку новых протоколов и исправление возможных ошибок.
- Архивируйте логи коммуникаций – это помогает анализировать тенденции работы сети и выявлять скрытые проблемы (нарушения связи, снижение скорости).
- Для замены или модернизации используйте только оригинальные изделия и комплектующие GE – использование неоригинальных компонентов может привести к потере соответствия SIL 2, снижению надежности и нарушению гарантийных обязательств.
- IS420UCSBH4AH
