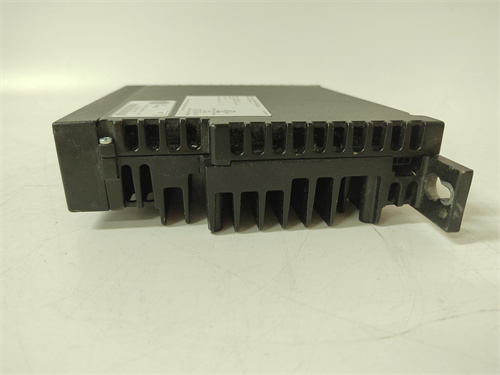

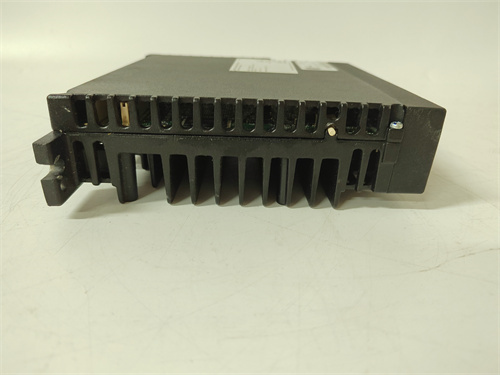

GE IS420UCSBS1A

Описание

Общая характеристика продукта GE IS420UCSBS1A

Технические параметры GE IS420UCSBS1A

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль контроля и защиты однофазных систем для платформ GE Mark VIe;
  • Совместимые системы: GE Mark VIe Control System, мелкие приводы GE, нагревательные системы, распределительные щиты GE;
  • Количество каналов: 1 канал для напряжения (однофазная сеть) + 1 канал для тока (через токовый трансформатор) + 2 цифровых выхода для управления защитными устройствами;
  • Протоколы связи: Modbus RTU, Ethernet/IP — для интеграции с контроллерами и HMI.
• Параметры измерения электроэнергетических величин:
  • Напряжение:
    • Диапазон: 0–250 В AC (номинальное 220 В AC);
    • Точность: ±0,1% от номинала;
    • Частота: 45–65 Гц (точность ±0,02 Гц);
  • Ток:
    • Диапазон: 0–5 А AC (вторичный ток от трансформатора);
    • Точность: ±0,1% от номинала;
  • Мощность:
    • Активная (P): ±0,2% точности;
    • Коэффициент мощности (cosφ): 0,001–1,0 (точность ±0,002).
• Защитные функции:
  • Защита от перевышения напряжения (Overvoltage): Активация при >110% номинала (242 В AC) с регулируемым временем задержки (0,5–10 с);
  • Защитные от понижения напряжения (Undervoltage): Активация при <90% номинала (198 В AC);
  • Защитные от перегрузки тока (Overcurrent): Активация при >120% номинала;
  • Защитные от короткого замыкания: Активация при токе >200% номинала с реакцией <20 мс;
  • Защитные от перегрева модуля: Отключение при температуре >80 °C с сигнализацией.
• Параметры надежности и конструкции:
  • MTBF: >2 800 000 часов (по данным производителя, при 40 °C);
  • Изоляция: 2500 В RMS между каналами и землей;
  • EMC: Соответствие EN 61000-6-2/4 (класс 3+) — устойчивость к электромагнитным помехам;
  • Температурный диапазон: -20 °C до +70 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы);
  • Питание: DC 24 В (совместимо с GE IS400JPDMG1A).

Преимущества и особенности GE IS420UCSBS1A

1. Оптимизирован для однофазных сетей: Концентрация на однофазных цепей (220 В AC) делает GE IS420UCSBS1A идеальным для вспомогательной техники — например, нагревательных элементов в пищевых заводах или вентиляционных систем в логистических центрах, где трехфазная сеть не требуется. Это снижает стоимость по сравнению с универсальными модулями.
2. Компактность и простота монтажа: Малые размеры (90 мм × 120 мм × 35 мм) позволяют GE IS420UCSBS1A устанавливаться в плотно заполненные шкафы, что критично для объектов с ограниченным пространством (например, ремонтные мастерские с множеством мелких приводов). Крепление на DIN-рейку упрощает монтаж без специальных инструментов.
3. Быстрая реакция на короткие замыкания: Время реакции <20 мс при коротком замыкании гарантирует, что GE IS420UCSBS1A успевает отключить цепь до повреждения оборудования — например, в цепях электродвигателей вентиляторов, где короткое замыкание может привести к возгоранию изоляции.
4. Интеграция с системами GE и диагностика: GE IS420UCSBS1A автоматически синхронизируется с контроллерами GE Mark VIe — данные о напряжении, токе и событиях защиты передаются в HMI GE Proficy в реальном времени. Светодиодная индикация (зеленый — норм, красный — ошибка) позволяет операторам быстро локализовать проблему.
5. Устойчивость к суровым условиям: Температурный диапазон -20 °C до +70 °C и класс EMC 3+ позволяют GE IS420UCSBS1A работать в условиях пыли и перепадов температуры — например, в зимних хранилищах (-15 °C) или в летних цехах с жаром (+65 °C), где стандартные модули быстро выходят из строя.

Примеры применения GE IS420UCSBS1A в различных отраслях

• Логистический центр (склад с конвейерами): В центре GE IS420UCSBS1A контролирует питание вспомогательных вентиляторов (220 В AC). При перегрузке тока >120% (например, из-за засорения вентилятора) модуль отключает цепь и сигнализирует оператору через HMI. Защита от понижения напряжения предотвращает перегрев двигателей при нестабильной сети.
• Пищевая промышленность (завод по производству консервов): В заводе GE IS420UCSBS1A защищает нагревательные камеры для стерилизации (220 В AC). При перевышении напряжения >242 В AC модуль снижает мощность нагревателей, предотвращая пережарку продукции. Измерение активной мощности позволяет оптимизировать энергопотребление.
• Ремонтная мастерская (обслуживание электроинструмента): В мастерской GE IS420UCSBS1A управляет распределительным щитом для тестирования электроинструмента (дрели, шлифмашинки). При коротком замыкании в инструменте модуль мгновенно (в <20 мс) отключает питание, предотвращая поражение электрическим током сотрудников.
• Сельское хозяйство (теплицы с системой полива): В теплице GE IS420UCSBS1A контролирует электродвигатели насосов полива (220 В AC). При понижении напряжения <198 В AC модуль запускает резервный инвертор, поддерживая стабильную подачу воды. Устойчивость к влажности (5%–95%) исключает сбои в условиях теплицы.

Сравнение GE IS420UCSBS1A с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE IS420UCSBS1A

Рекомендации по выбору

1. Совместимость с системами GE: Выбирайте GE IS420UCSBS1A если ваша установка работает на контроллерах GE Mark VIe или мелких приводах GE — это гарантирует автоматическую интеграцию и синхронизацию с HMI GE Proficy.
2. Однофазные сети и ограниченное пространство: Для вспомогательных цепей (220 В AC) или шкафов с плотным монтажом GE IS420UCSBS1A — оптимальный выбор, благодаря компактности и специализации на однофазных системах.
3. Требования к защите от коротких замыканий: Если в цепях есть риск коротких замыканий (например, в электроинструменте или нагревательных элементах), GE IS420UCSBS1A с временем реакции <20 мс обеспечит максимальную безопасность.

Меры предостережения

1. Проверка соответствия типа сети: Убедитесь, что модуль используется в однофазных сетях 220 В AC — подключение к трехфазной сети приведет к повреждению GE IS420UCSBS1A.
2. Настройка защитных границ: Используйте ПО GE Proficy для регулировки границ (например, 110% для перевышения напряжения) под специфику вашего оборудования — слишком низкие границы вызовут ложные срабатывания.
3. Охлаждение шкафа: Обеспечьте естественную вентиляцию при температуре >60 °C — перегрев может снизить точность измерений и привести к автоматическому отключению модуля.
4. Регулярная диагностика: Ежедневно проверяйте данные через HMI — частые предупреждения о перегрузках могут свидетельствовать о износе оборудования (например, двигателей вентиляторов), требующего замены.
