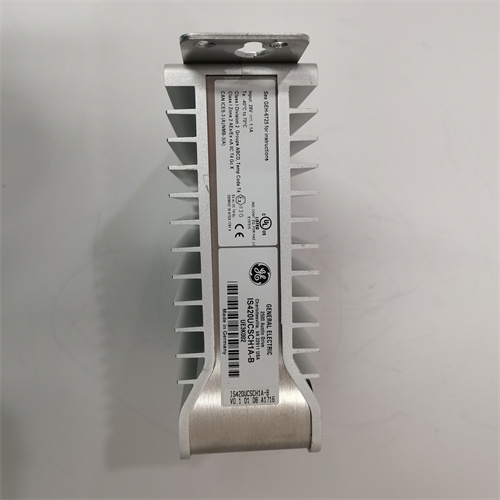

GE IS420UCSCH1A

Описание

Общие сведения о продукте

Описание продукта

1. Поддержка современных протоколов и высокоскоростная связь: Модуль оснащен двумя Gigabit Ethernet-портами (10/100/1000 Мбит/с) и поддерживает критически важные промышленные протоколы:
   • Ethernet/IP: Для интеграции с панелями оператора (HMI) и другими контроллерами Allen-Bradley;
   • Modbus TCP: Для связи с SCADA-системами (например, GE CIMPLICITY, Siemens WinCC) и базами данных;
   • GE Proprietary Protocol: Для синхронизации с другими модулями Mark VIe (например, аналоговыми модулями IS220PAICH2A) с задержкой передачи ≤1 мс.

     Это позволяет GE IS420UCSCH1A выступать в роли «сетевого шлюза» для контроллера Mark VIe — например, в электростанции модуль передает данные о температуре турбины, давлении пара и мощности генератора в SCADA-систему (через Modbus TCP) и получает команды на регулировку нагрузки (через Ethernet/IP) с задержкой не более 2 мс.

2. Отказоустойчивость и защита данных:
   • Резервное соединение (Redundancy): Двойные Ethernet-порты поддерживают режим активного резерва — если один порт или кабель выходит из строя, второй автоматически принимает управление, не прерывая передачу данных. Это критично для систем, где остановка связи приводит к авариям (например, трубопроводы газа);
   • Защита от сетевых атак: Модуль поддерживает протоколы безопасности: IEEE 802.1X (аутентификация устройств в сети), VLAN (изоляция промышленной сети от корпоративной) и фильтрацию пакетов — предотвращает несанкционированный доступ к контроллеру Mark VIe;
   • Защита от электромагнитных помех (EMC): Экранированный корпус и шилдырованные Ethernet-порты подавляют помехи от промышленных электродвигателей, трансформаторов и высоковольтных линий, что гарантирует стабильную передачу данных в суровых условиях.
3. Встроенная диагностика и управление: GE IS420UCSCH1A имеет встроенную веб-интерфейс для настройки параметров связи (IP-адрес, протоколы, скорость портов) и мониторинга состояния: оператор может через браузер просматривать статистику передачи данных (количество пакетов, ошибки), состояние портов и логи событий. Дополнительно модуль отправляет сигналы тревоги в контроллер Mark VIe при обнаружении проблем: отключение кабеля, превышение нагрузки на порт или несанкционированный доступ. Это позволяет быстро локализовать неисправности — например, при падении связи с SCADA модуль сигнализирует о проблеме с Ethernet-портом, и технический персонал может заменить кабель за несколько минут.

Технические параметры

• Тип модуля: Коммуникационный интерфейс для систем GE Mark VIe;
• Портные характеристики:
  • Количество портов: 2 × Gigabit Ethernet (RJ45);
  • Скорость: 10/100/1000 Мбит/с (автоматическое определение);
  • Протоколы: Ethernet/IP, Modbus TCP, GE Proprietary Protocol;
• Параметры передачи данных:
  • Задержка передачи: ≤1 мс (между модулями Mark VIe);
  • Максимальная пропускная способность: 1 Gbit/с;
  • Базовый протокол: TCP/IP, UDP;
• Безопасность:
  • Аутентификация: IEEE 802.1X;
  • Изоляция сети: VLAN (802.1Q);
  • Фильтрация: MAC-адресная фильтрация;
• Питание:
  • Напряжение: 24 В DC ±10%;
  • Потребляемый ток: ≤0.4 А (при максимальной нагрузке);
• Температурные параметры:
  • Диапазон эксплуатации: 0 °C до +60 °C;
  • Диапазон хранения: -40 °C до +85 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
• Механические параметры:
  • Тип монтажа: В шасси GE Mark VIe;
  • Размеры (длина × ширина × высота): 140 mm × 100 mm × 30 mm;
  • Индикаторы LED: 4 (питание, состояние порта 1, состояние порта 2, ошибка);
• Совместимость:
  • Системы управления: GE Mark VIe;
  • Внешние устройства: SCADA (GE CIMPLICITY, Siemens WinCC), HMI, контроллеры Ethernet/IP/Modbus TCP;
• Стандарты соответствия: IEEE 802.3 (Ethernet), IEC 61000-6-2 (EMC), CE, UL 508.

Преимущества и особенности

1. Многофункциональность протоколов: Поддержка Ethernet/IP, Modbus TCP и проприетарного протокола GE позволяет интегрировать контроллер Mark VIe с большинством промышленных систем — не требуется дополнительных шлюзов или адаптеров.
2. Отказоустойчивость связи: Двойные Ethernet-порты в режиме резерва гарантируют непрерывную передачу данных, критически важную для систем с нулевым допуском к простою (электростанции, газопроводы).
3. Безопасность данных: Протоколы аутентификации и изоляция сети защищают контроллер Mark VIe от несанкционированного доступа и сетевых атак — актуально для объектов с высокими требованиями к кибербезопасности.
4. Простота настройки и диагностики: Веб-интерфейс позволяет быстро настроить модуль и мониторить состояние связи, а LED-индикаторы упрощают визуальный контроль — снижают время обслуживания.
5. Интеграция с Mark VIe: Полная совместимость с системами Mark VIe обеспечивает синхронную работу с другими модулями (аналоговые, цифровые) и контроллерами, без задержек в передаче данных.

Примеры применения

1. Энергетика (газотурбинная электростанция):
   • Задача: Связь контроллера GE Mark VIe (управление турбиной) с SCADA-системой (мониторинг мощности, температура, давление) и панелью оператора (HMI) для выдачи команд.
   • Конфигурация: GE IS420UCSCH1A установлен в шасси Mark VIe — один Ethernet-порт подключен к SCADA (Modbus TCP) для передачи данных о процессе, второй — к HMI (Ethernet/IP) для получения команд на регулировку нагрузки. При отключении кабеля к SCADA модуль автоматически переключает передачу на резервный канал (если настроен) или сигнализирует об ошибке. Задержка передачи данных не превышает 1.5 мс, что гарантирует реальный контроль турбины.
2. Нефтегазовая промышленность (компрессорная станция на трубопроводе):
   • Задача: Связь контроллера Mark VIe (управление компрессором) с удаленной SCADA-системой (мониторинг давления газа, скорости компрессора) и локальной панелью оператора.
   • Конфигурация: Модуль GE IS420UCSCH1A использует один порт для связи с удаленной SCADA (Modbus TCP через промышленную сеть) и второй — с локальной HMI (Ethernet/IP). Защита EMC модуля гарантирует стабильную передачу данных даже при близком расположении к мощным компрессорам (высокий уровень помех). При несанкционированном доступе к сети модуль активирует IEEE 802.1X и блокирует подключение, защищая контроллер от атак.
3. Тяжелая промышленность (металлургическая электропечь):
   • Задача: Связь контроллера Mark VIe (управление температурой печи, подача сырья) с базой данных (хранение истории параметров) и другим контроллером Allen-Bradley (управление рольгангом).
   • Конфигурация: GE IS420UCSCH1A подключает Mark VIe к базе данных (Modbus TCP) для архивирования данных о температуре и времени плавки, а к контроллеру Allen-Bradley (Ethernet/IP) для синхронизации скорости рольганга с подачей металла. Веб-интерфейс модуля позволяет операторам просматривать статистику передачи данных и логи событий, что упрощает анализ производительности печи.

Сравнение с конкурентами
