Описание

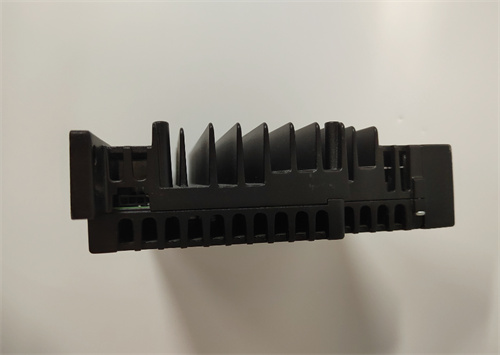

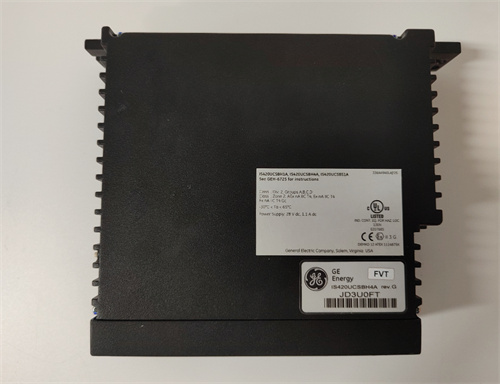

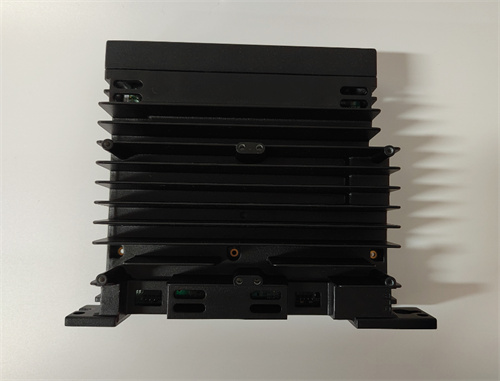

GE IS420UCSCH1A – Универсальный модуль коммуникации для PLC с гибкой конфигурацией и высокой надежностью
GE IS420UCSCH1A является многофункциональным коммуникационным модулем линейки GE для контроллеров PLC серии Mark VIe, разработанным для обеспечения надежной связи между PLC и периферийным оборудованием в современных автоматизационных системах. Этот модуль сочетает в себе поддержку популярных промышленных протоколов, сочетание сетевых и последовательных интерфейсов, компактный дизайн и усиленную защиту от внешних воздействий, что делает его идеальным выбором для машиностроения, электроники, ЖКХ, пищевой промышленности и средней промышленности – где требуется стабильная коммуникация при оптимизации затрат и простоте внедрения. Важно отметить, что GE IS420UCSCH1A полностью совместим с системами GE Mark VIe, обеспечивая плавную интеграцию и масштабирование без сложных модификаций.
Описание продукта
GE IS420UCSCH1A – это универсальный модуль коммуникации для контроллеров PLC серии Mark VIe компании GE, предназначенный для двустороннего обмена данными между PLC и различными устройствами (датчики, панели оператора, серверы, другие контроллеры). Модуль поддерживает как сетевые, так и последовательные интерфейсы, а также популярные промышленные протоколы, что позволяет адаптировать его к различным задачам автоматизации – от простых схем мониторинга до сложных распределенных систем. Благодаря плавающей установке на релейной панели и компактному размеру GE IS420UCSCH1A легко интегрируется в существующие шкафы с компонентами PLC, не требуя изменения механической инфраструктуры. Высококачественные компоненты, двойная электрическая изоляция, усиленная электромагнитная совместимость (ЭМС) и антикоррозийное покрытие корпуса гарантируют длительный срок службы и стабильную работу в умеренно агрессивных промышленных условиях.
Технические параметры
- Производитель: GE
- Модель: GE IS420UCSCH1A
- Тип модуля: Универсальный модуль коммуникации (Universal Communication Module) для PLC
- Поддерживаемые интерфейсы:
- Сетевые интерфейсы:
- Ethernet: 2 порта (RJ45), 10/100 Мбит/с, полный дуплекс
- Протоколы: Modbus TCP, Ethernet/IP, TCP/IP, UDP/IP, SNMP
- Последовательные интерфейсы:
- RS-485: 2 порта (terminal block), скорость 300 bps – 2 Мбит/с, полудуплекс
- RS-232: 1 порт (DB9), скорость 300 bps – 230.4 кбит/с, полудуплекс
- Протоколы: Modbus RTU (Master/Slave), ASCII, DF1
- Сетевые интерфейсы:
- Параметры передачи данных:
- Буферы данных: 16 кБайт на порт (входной/выходной)
- Количество одновременных соединений: до 32 (по Ethernet), до 12 (по последовательным интерфейсам)
- Время ответа: ≤10 мс
- Изоляция: 250 ВАК (между интерфейсами, входы/выходы и системной шина) – двойная электрическая изоляция
- Питание: 24 В DC (±15%), ток потребления ≤350 мА
- Температурный диапазон эксплуатации: -40 °C до +75 °C
- Влажность: до 95% (без конденсации, по стандарту IEC 60068-2-3)
- Класс защиты: IP20 (корпус)
- Размеры: 120 × 80 × 40 мм (длина × ширина × толщина)
- Материал корпуса: Пластик с армированием стекловолокном (UL94 V-0) с антистатическим и антикоррозийным покрытием
- Соединители: Разъемные клеммы (нажимные) для последовательных интерфейсов, RJ45 для Ethernet
- Комплаенс: Соответствует стандартам EN 61000 (EMC), CE, RoHS, IEC 61131-2, NAMUR, UL 508, CSA C22.2
- Программное обеспечение: GE Proficy Machine Edition (конфигурация интерфейсов, настройка протоколов, диагностика связи, мониторинг передачи данных, обновление прошивки)
- Гарантийный срок: 6 лет
Преимущества и особенности
- Гибкая конфигурация и универсальность: GE IS420UCSCH1A сочетает в себе сетевые (Ethernet) и последовательные (RS-485/RS-232) интерфейсы, а также поддержку популярных протоколов (Modbus TCP, Ethernet/IP, Modbus RTU) – позволяет интегрировать PLC с любым периферийным оборудованием (датчики, панели, серверы) без дополнительных адаптеров.
- Высокая производительность и стабильность: Поддержка скорости Ethernet до 100 Мбит/с и последовательных интерфейсов до 2 Мбит/с обеспечивает быструю передачу данных, а расширенные буферы (16 кБайт/порт) предотвращают потерю информации при пиковых нагрузках – критично для систем с высоким объемом обмена данными.
- Усиленная защита и надежность: Двойная электрическая изоляция 250 ВАК и усиленная ЭМС (класс 3) защищают модуль от электромагнитных помех, перепадов напряжения и коротких замыканий – идеально для промышленных сред с умеренным уровнем помех (заводы по сборке оборудования, цеха пищевой промышленности).
- Простота внедрения и обслуживания: Интуитивно понятный интерфейс GE Proficy Machine Edition позволяет быстро конфигурировать интерфейсы, настраивать протоколы и диагностировать проблемы связи (ошибки передачи, потеря соединения) – сокращает время на внедрение и обслуживание.
- Надежность в экстремальных условиях: Широкий температурный диапазон (-40 °C до +75 °C) и антикоррозийное покрытие корпуса гарантируют стабильную работу в различных эксплуатационных условиях – от холодных складов до жарких производственных помещений (например, цеха по термической обработке, котельные малой мощности).
Прикладные случаи в отраслях
- Машиностроение (станки с ЧПУ): В станках с ЧПУ GE IS420UCSCH1A обеспечивает связь между PLC Mark VIe и панелями оператора (Ethernet/IP), энкодерами положения (RS-485) и системами учета деталей (Modbus TCP) – синхронизирует работу оборудования и упрощает управление производственными процессами.
- Пищевой промышленность (заводы по производству консервов): В пищевых заводах модуль связывает PLC с датчиками температуры и давления (RS-485), контроллерами конвейеров (Modbus RTU) и центральным сервером мониторинга (Ethernet) – соответствует требованиям санитарного контроля и гарантирует безопасность продукции.
- Жилищно-коммунальное хозяйство (тепловые сети): В системах управления тепловыми сетями GE IS420UCSCH1A интегрирует PLC с распределенными датчиками температуры (RS-485) и панелями управления зданиями (Ethernet/IP) – оптимизирует потребление тепла и обеспечивает комфортные условия для жителей.
- Электронная промышленность (линии сборки печатных плат): В линиях сборки печатных плат модуль обеспечивает связь между PLC, роботами манипуляторами (Modbus TCP) и анализаторами качества (RS-232) – контролирует процесс сборки и повышает точность производства.
Сравнение с конкурентами
| Параметр | GE IS420UCSCH1A | Конкурентный продукт (Siemens CP 343-1) | Конкурентный продукт (Allen-Bradley 1756-ENBT) |
|---|---|---|---|
| Сетевые интерфейсы | 2x Ethernet (10/100 Мбит/с) | 1x Ethernet (10/100 Мбит/с) | 2x Ethernet (10/100 Мбит/с) |
| Последовательные интерфейсы | 2x RS-485, 1x RS-232 | 1x RS-485 (опционально) | 1x RS-485 (опционально) |
| Количество соединений | До 32 (Ethernet) | До 16 (Ethernet) | До 24 (Ethernet) |
| Буферы данных | 16 кБайт/порт | 8 кБайт/порт | 12 кБайт/порт |
| Изоляция | 250 ВАК | 150 ВАК | 250 ВАК |
| Температурный диапазон | -40 °C до +75 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Гарантийный срок | 6 лет | 3 года | 5 лет |
Преимущества GE IS420UCSCH1A перед конкурентами заключаются в большем количестве последовательных интерфейсов, расширенных буферах данных, поддержке дополнительных протоколов, двойной изоляцией и расширенном температурном диапазоне. Конкуренты уступают по гибкости, производительности и адаптации к современным требованиям автоматизации.
Советы по подбору
- Определите тип подключаемого оборудования: Если вам нужно интегрировать PLC с разнородным оборудованием (сетевые панели, последовательные датчики), GE IS420UCSCH1A с сочетанием Ethernet и RS-485/RS-232 является оптимальным выбором – не требуется покупка дополнительных модулей.
- Оцените объем передаваемых данных: Если планируется передача больших объемов данных (логи, диагностика) или работа с множеством устройств одновременно, расширенные буферы (16 кБайт/порт) и поддержка до 32 соединений по Ethernet гарантируют стабильность.
- Проверьте условия эксплуатации: Для объектов с переменной температурой (-40 °C до +75 °C) или умеренными электромагнитными помехами модуль с усиленной ЭМС и изоляцией гарантирует стабильную работу.
- Учтите совместимость с PLC: Если используется PLC серии Mark VIe, GE IS420UCSCH1A обеспечивает плавающую интеграцию через Proficy Machine Edition – не требуется дополнительное программное обеспечение.
Важные примечания
- Монтаж, конфигурацию и настройку GE IS420UCSCH1A должен выполнять квалифицированный персонал с опытом работы с коммуникационными модулями и контроллерами GE Mark VIe.
- Для Ethernet-соединений используйте кабели класса Cat5e или выше, а для длинных линий (более 100 м) обеспечьте правильное заземление – это снижает влияние электромагнитных помех.
- При подключении RS-485 устройств соблюдайте правильную полярность сигналов (A/B) и установите терминатор (120 Ом) на крайних устройствах сети – это предотвращает искажения сигнала.
- Перед обновлением прошивки модуля создайте резервную копию конфигурации через GE Proficy Machine Edition – это позволяет восстановить настройки в случае возникновения проблем.
- Регулярно проверяйте состояние соединений и кабелей – надежное контактирование гарантирует стабильность коммуникаций и предотвращает потерю данных.
- Для замены или модернизации используйте только оригинальные изделия и комплектующие GE – использование неоригинальных компонентов может привести к потере функциональности, снижению надежности и нарушению гарантийных обязательств.
- IS420UCSCH1A
