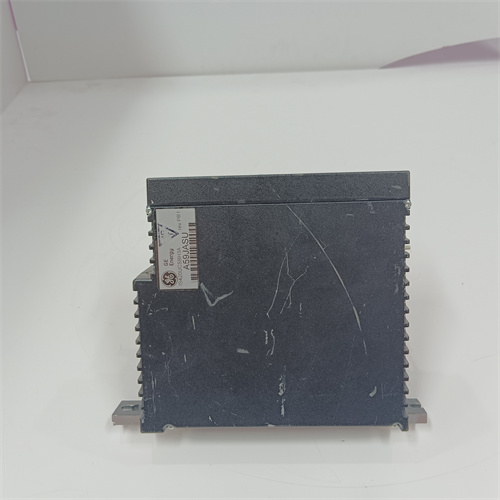

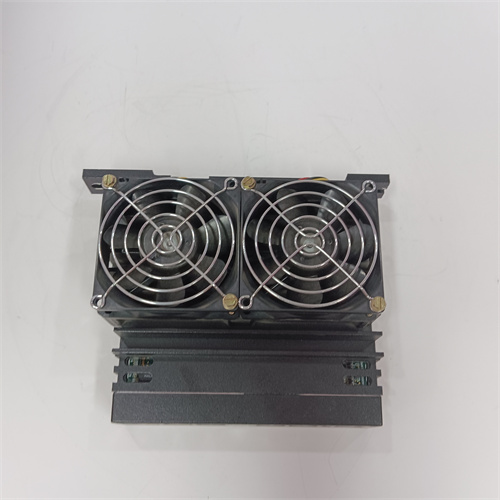

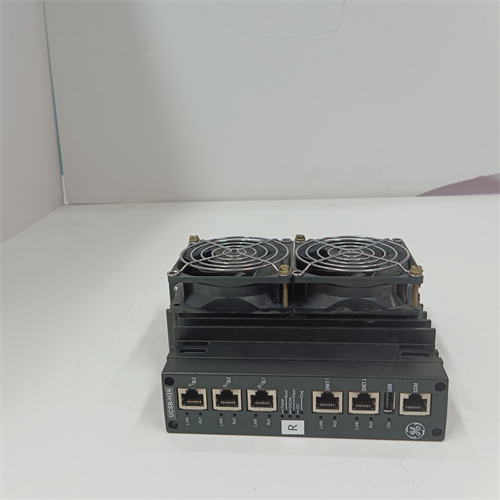

GE IS420UCSCH1B

Описание

Общая характеристика продукта GE IS420UCSCH1B

Технические параметры GE IS420UCSCH1B

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль универсального контроля и защиты (однофазный/трехфазный режим) для платформ GE Mark VIe;
  • Совместимые системы: GE Mark VIe Control System, GE Multilin 850 (защитные реле), GE MV6000/10000 (приводы разной мощности), смешанные распределительные щиты GE;
  • Количество каналов: 3 канала для напряжения (поддержка однофазного/трехфазного режима) + 3 канала для тока (через токовые трансформаторы) + 3 цифровых выхода для управления защитными устройствами;
  • Протоколы связи: Ethernet/IP, Modbus TCP/IP — для интеграции с контроллерами и HMI GE Proficy.
• Параметры измерения электроэнергетических величин:
  • Напряжение:
    • Диапазон (однофазный): 0–250 В AC (номинальное 220 В AC);
    • Диапазон (трехфазный): 0–690 В AC (номинальное 400 В AC);
    • Точность: ±0,08% от номинала (для обоих режимов);
    • Частота: 45–65 Гц (точность ±0,01 Гц);
  • Ток:
    • Диапазон: 0–5 А AC (вторичный ток от трансформаторов);
    • Точность: ±0,08% от номинала;
  • Мощность:
    • Активная (P): ±0,15% точности;
    • Реактивная (Q): ±0,2% точности;
    • Коэффициент мощности (cosφ): 0,001–1,0 (точность ±0,0015).
• Защитные функции:
  • Защита от перевышения напряжения (Overvoltage): Активация при >110% номинала (242 В AC для однофазного, 440 В AC для трехфазного) с регулируемым временем задержки (0,1–10 с);
  • Защита от понижения напряжения (Undervoltage): Активация при <90% номинала (198 В AC для однофазного, 360 В AC для трехфазного);
  • Защита от перегрузки тока (Overcurrent): Активация при >120% номинала (для обоих режимов);
  • Защита от несимметрии фаз (трехфазный режим): Активация при разнице параметров между фазами >5%;
  • Защита от короткого замыкания: Активация при токе >200% номинала с реакцией <15 мс;
  • Защита от перегрева модуля: Отключение при температуре >85 °C с сигнализацией.
• Параметры надежности и конструкции:
  • MTBF: >3 000 000 часов (по данным производителя, при 40 °C);
  • Изоляция: 3000 В RMS между каналами и землей;
  • EMC: Соответствие EN 61000-6-2/4 (класс 4) — устойчивость к электромагнитным помехам;
  • Температурный диапазон: -25 °C до +75 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы);
  • Питание: DC 24 В (совместимо с GE IS400JPDMG1A).

Преимущества и особенности GE IS420UCSCH1B

1. Переключение режимов однофазный/трехфазный: Возможность динамического переключения режимов делает GE IS420UCSCH1B подходящим для смешанных сетей — например, в заводе он может контролировать трехфазные приводы прокатных станков и однофазные нагревательные элементы одновременно, без необходимости отдельных модулей.
2. Высокая точность и комплексная защита: Точность ±0,08% для напряжения/тока и реакция <15 мс при коротком замыкании гарантируют, что GE IS420UCSCH1B надежно контролирует даже чувствительные цепей — например, в лабораторных установках с точными требованиями к энергии или в цепях медицинского оборудования на промышленных площадках.
3. Интеграция с системами GE и упрощенная эксплуатация: GE IS420UCSCH1B автоматически синхронизируется с контроллерами GE Mark VIe и HMI GE Proficy — все параметры (режим работы, защитные границы, события) отображаются в едином интерфейсе, упрощая мониторинг и настройку. Локальные кнопки на модуле позволяют быстро переключать режимы без подключения ПО.
4. Устойчивость к суровым условиям: Температурный диапазон -25 °C до +75 °C и класс EMC 4 позволяют GE IS420UCSCH1B работать в агрессивных средах — например, на северных производственных площадках (зимняя температура -20 °C) или в котельных цехах (летняя температура +70 °C), где стандартные универсальные модули выходят из строя.
5. Экономия на оборудование: Универсальный дизайн GE IS420UCSCH1B заменяет 2–3 специализированных модуля (для однофазных и трехфазных цепей), снижая затраты на покупку и монтаж. Это особенно актуально для небольших и средних предприятий с ограниченным бюджетом.

Примеры применения GE IS420UCSCH1B в различных отраслях

• Многофункциональный завод (металлообработка + пластиковое производство): В заводе GE IS420UCSCH1B работает в трехфазном режиме для контроля высокомощных приводов штамповочных прессов (400 В AC) и в однофазном режиме для защиты нагревательных камер пластиков (220 В AC). При перегрузке тока в прессе (>120%) модуль снижает нагрузку, а при несимметрии фаз — отправляет сигнал на остановку. Для нагревательных камер он контролирует температуру через связь с датчиками, предотвращая перегрев.
• Логистический центр (конвейеры + холодильные камеры): В центре GE IS420UCSCH1B управляет трехфазными конвейерами (400 В AC) и однофазными компрессорами холодильных камер (220 В AC). В трехфазном режиме он отслеживает мощность конвейеров, оптимизируя энергопотребление; в однофазном — защищает компрессоры от перепадов напряжения, предотвращая отключение холодильной системы.
• Ремонтный комплекс (обслуживание электрооборудования): В комплексе GE IS420UCSCH1B используется для тестирования как однофазного электроинструмента (дрели, шлифмашинки), так и трехфазных электродвигателей (приводы подъемных кранов). Переключение режимов через HMI GE Proficy позволяет быстро адаптировать модуль к типу тестируемого оборудования, а защита от короткого замыкания предотвращает повреждение инструмента и модуля.
• Сельскохозяйственный комплекс (теплицы + зернохранилища): В комплексе GE IS420UCSCH1B работает в трехфазном режиме для приводов насосов полива (400 В AC) и в однофазном для освещения и нагрева теплиц (220 В AC). При понижении напряжения в сети <90% он запускает резервный генератор, поддерживая работу всех систем — особенно критично для зернохранилищ, где перерыв в вентиляции может привести к порче зерна.

Сравнение GE IS420UCSCH1B с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE IS420UCSCH1B

Рекомендации по выбору

1. Совместимость с системами GE: Выбирайте GE IS420UCSCH1B если ваша установка работает на контроллерах GE Mark VIe, защитных реле GE Multilin 850 или приводах GE MV6000/10000 — это гарантирует автоматическую интеграцию и синхронизацию всех функций.
2. Смешанные силовые сети: Для объектов с однофазными и трехфазными цепями (заводы, логистические центры) GE IS420UCSCH1B — оптимальный выбор, благодаря универсальному режиму и отсутствию необходимости в нескольких модулях.
3. Требования к точности и быстроте реакции: Если в цепях есть чувствительные агрегаты (лабораторное оборудование, медицинское оборудование на промышленных площадках) или риск коротких замыканий, GE IS420UCSCH1B с ±0,08% точностью и <15 мс реакцией обеспечит максимальную безопасность.

Меры предостережения

1. Проверка режима перед подключением: Убедитесь, что режим (однофазный/трехфазный) GE IS420UCSCH1B соответствует типу силовой цепи — неправильный режим приведет к искажениям измерений или повреждению модуля. Используйте HMI GE Proficy для подтверждения режима.
2. Калибровка и настройка защитных границ: Раз в 6 месяцев калибруйте модуль через специализированное оборудование — поддерживайте точность ±0,08% и настройте защитные границы под специфику каждой цепи (например, 110% номинала для приводов, 105% для лабораторного оборудования).
3. Охлаждение шкафа: Обеспечьте принудительную вентиляцию при температуре >65 °C — перегрев снизит срок службы GE IS420UCSCH1B и увеличит время реакции защитных функций.
4. Мониторинг событий: Ежедневно анализируйте логи событий в HMI — частые переключения режимов или предупреждения о несимметрии фаз могут свидетельствовать о проблемах в сети (поврежденные кабели, неравномерная нагрузка), которые требуют ремонта.
