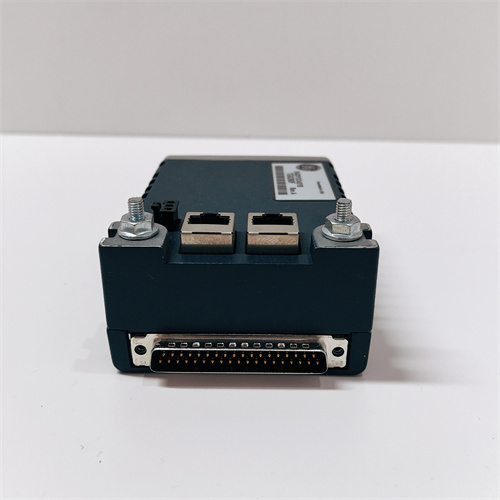

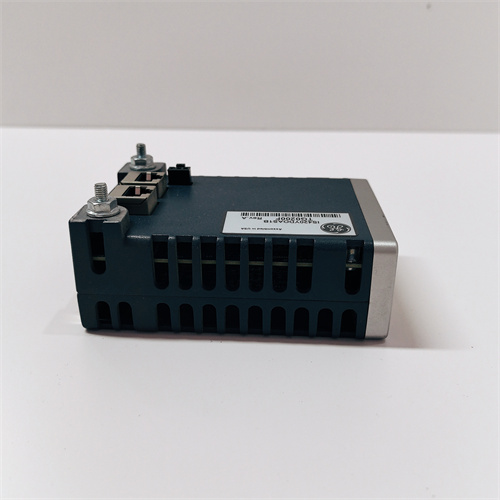

GE IS420YD0ASIB

Описание

Общая характеристика продукта GE IS420YD0ASIB

Технические параметры GE IS420YD0ASIB

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль дискретного ввода (DI) для систем GE Mark VIe;
  • Совместимые системы: GE Mark VIe Control System, GE Speedtronic EX2100, шкафы I/O GE IC200CHS044, защитные реле GE Multilin 850;
  • Количество каналов: 16 независимых дискретных входов (каждой настраиваемый под режим NO/NC);
  • Тип принимаемых сигналов: Дискретные сигналы DC (24 В) — поддержка нормально открытых (NO) и нормально закрытых (NC) контактов;
  • Питание: DC 24 В (совместимо с GE IS400JPDMG1A).
• Параметры обработки сигналов:
  • Максимальная скорость считывания: 1 мкс/канал — быстрое отслеживание изменения состояния (например, срабатывание аварийного реле);
  • Задержка сигнала: <10 мс (включая фильтрацию помех);
  • Уровни сигнала:
    • Лог. 1 (активный): 11–30 В DC;
    • Лог. 0 (неактивный): 0–5 В DC;
  • Фильтрация помех: Произвольная настройка фильтра (1–100 мс) через ПО GE Proficy — защита от ложных срабатываний от импульсных помех.
• Параметры надежности и защиты:
  • Класс надежности: MTBF (Mean Time Between Failures) > 2 600 000 часов (по данным производителя, при 40 °C);
  • Защитные функции:
    • Защита от перепадов напряжения: Автоматическое регулирование при DC 18–30 В;
    • Защита от короткого замыкания: Отключение канала при коротке до земли, восстановление после устранения неисправности;
    • Защита EMC: Соответствие EN 61000-6-2/4 (класс 4+) — устойчивость к электромагнитным и радиочастотным помехам;
    • Защита от электростатического разряда (ESD): IEC 61000-4-2 (класс 4) — ±15 кВ контактный, ±25 кВ воздушный;
  • Изоляция: 2500 В RMS между каналами и землей — защита от кросс-интерференций.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -25 °C до +70 °C (широкий диапазон для суровых условий);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы GE Mark VIe);
  • Материал корпуса: Пластик UL94 V-0 с металлической рамой (компактность + механическая прочность);
  • Размеры: 100 мм (ширина) × 140 мм (высота) × 35 мм (глубина) — компактный дизайн для плотного монтажа;
  • Тип монтажа: Крепление на DIN-рейку или на шину систем GE Mark VIe;
  • Индикация: Светодиодная индикация состояния каждого канала (зеленый — активный, красный — ошибка).

Преимущества и особенности GE IS420YD0ASIB

1. Высокая скорость считывания и низкая задержка: Скорость 1 мкс/канал и задержка <10 мс делают GE IS420YD0ASIB идеальным для систем, где требуется мгновенное отслеживание состояния — например, в турбинных установках ТЭС, где срабатывание аварийного клапана нужно записать за миллисекунды для предотвращения перегрева.
2. Гибкая настройка каналов и фильтрации: Возможность настройки каждого канала под NO/NC и фильтра помех (1–100 мс) позволяет GE IS420YD0ASIB адаптироваться к разным типам датчиков — например, NO для сигнальных ламп (активны при включенном состоянии) и NC для защитных реле (активны при аварии). Фильтрация исключает ложные сигналы от электромагнитных помех.
3. Интеграция с системами GE и диагностика: GE IS420YD0ASIB автоматически синхронизируется с контроллерами GE Mark VIe — данные о состоянии каждого канала (активный/неактивный, ошибка) передаются в HMI GE Proficy в реальном времени. Светодиодная индикация на модуле позволяет операторам быстро локализовать неисправный канал (например, отключение датчика положения), сокращая время диагностики.
4. Устойчивость к суровым условиям: Температурный диапазон -25 °C до +70 °C и класс EMC 4+ позволяют GE IS420YD0ASIB работать в агрессивных средах — например, на северных нефтегазовых площадках (зимняя температура -20 °C) или в котельных цехах (летняя температура +65 °C), где стандартные модули дискретного ввода выходят из строя.
5. Компактность и экономия места: Малые размеры (100×140×35 мм) и 16 каналов в одном модуле делают GE IS420YD0ASIB экономичным по месту в шкафу — он заменяет 2 модуля по 8 каналов, снижая затраты на монтаж и эксплуатацию.

Примеры применения GE IS420YD0ASIB в различных отраслях

• Энергетика (АТЭС мощностью 2.5 ГВт): В ТЭС GE IS420YD0ASIB считывает состояние 16 аварийных клапанов турбины (сигналы NC, 24 В DC). При открытии любого клапана (сигнал становится неактивным) модуль мгновенно передаёт данные в контроллер GE Mark VIe, который активирует защиту и останавливает турбину, предотвращая повреждение. Фильтр помех 50 мс исключает ложные срабатывания от мощных электродвигателей.
• Нефтегазовая отрасль (компрессорная станция): На станции GE IS420YD0ASIB отслеживает положение 12 электромагнитных клапанов на трубопроводах (сигналы NO) и 4 датчика уровня масла в компрессорах (сигналы NC). При достижении критического уровня масла (сигнал NC становится активным) модуль сигнализирует оператору через HMI, а при отключении клапана — блокирует работу компрессора, предотвращая перегрев.
• Тяжелая промышленность (завод тяжелого машиностроения): В заводе GE IS420YD0ASIB считывает состояние 16 датчиков положения роботов-сборщиков (сигналы NO, 24 В DC). При смещении робота из рабочего положения (сигнал становится неактивным) модуль останавливает робота и отправляет сигнал в систему безопасности, предотвращая повреждение деталей и травмы персонала.
• Промышленная автоматизация (логистический центр): В центре GE IS420YD0ASIB отслеживает состояние 16 датчиков присутствия грузов на конвейерах (сигналы NO). При обнаружении груза (сигнал активный) модуль синхронизирует работу конвейера с роботом-погрузчиком, оптимизируя скорость движения и снижая простои. Устойчивость к температуре -25 °C позволяет работать в холодных складах.

Сравнение GE IS420YD0ASIB с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE IS420YD0ASIB

Рекомендации по выбору

1. Совместимость с системами GE: Выбирайте GE IS420YD0ASIB если ваша установка работает на контроллерах GE Mark VIe, системах Speedtronic EX2100 или шкафах I/O GE — это гарантирует автоматическую интеграцию и поддержку всех функций (фильтрация, индикация).
2. Требования к скорости и фильтрации: Для систем с мгновенными требованиями к отслеживанию (турбины, роботы) или сильными помехами (электродвигатели, трансформаторы) GE IS420YD0ASIB — оптимальный выбор, благодаря 1 мкс/канал и настраиваемому фильтру.
3. Суровые эксплуатационные условия: Если модуль будет работать в диапазоне -25 °C до +70 °C (северные регионы, котельные), GE IS420YD0ASIB с широким температурным диапазоном — предпочтительнее модулей с ограниченными параметрами.

Меры предостережения

1. Правильная настройка каналов: Убедитесь, что режим канала (NO/NC) соответствует типу датчика — неправильная настройка (например, NC вместо NO) может привести к упущению аварийных сигналов. Используйте ПО GE Proficy для проверки.
2. Контроль напряжения питания: Не превышайте диапазон DC 18–30 В — подключение к сети за пределами этого диапазона приведёт к повреждению GE IS420YD0ASIB или ложным сигналам.
3. Охлаждение и монтаж: Обеспечьте зазор не менее 15 мм между GE IS420YD0ASIB и соседними устройствами — при температуре >65 °C активируйте вентиляцию шкафа, чтобы избежать перегрева и снижения скорости считывания.
4. Регулярная диагностика: Раз в месяц проверяйте состояние каналов через HMI GE Proficy — обратите внимание на неожиданные изменения состояния или ошибки изоляции. При обнаружении проблем проверяйте кабели и разъемы, используя только оригинальные комплектующие GE.
