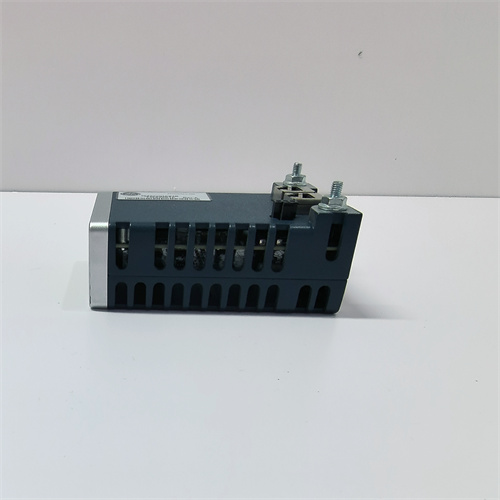

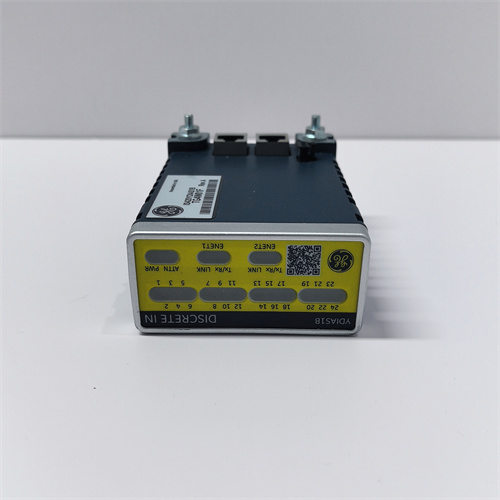

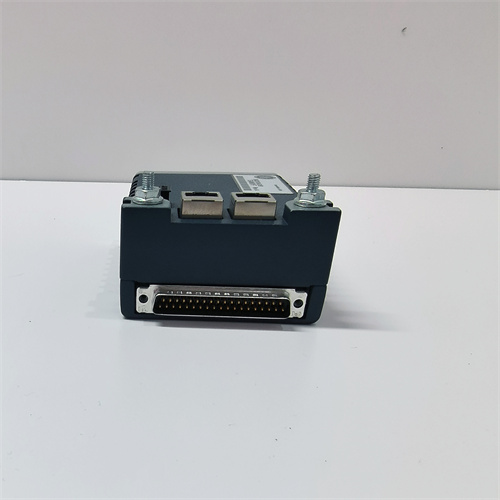

GE IS420YDIASIB

Описание

Общая характеристика продукта GE IS420YDIASIB

Технические параметры GE IS420YDIASIB

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль дискретного ввода (DI) с усиленной защитой EMC для систем GE Mark VIe;
  • Совместимые системы: GE Mark VIe Control System, GE Speedtronic EX2100, защитные реле GE Multilin 850, шкафы I/O GE IC200CHS044;
  • Количество каналов: 16 независимых дискретных входов (каждой настраиваемый под режим NO/NC — нормально открытый/закрытый);
  • Тип принимаемых сигналов: Дискретные сигналы DC 24 В (поддержка активных и пассивных датчиков);
  • Питание: DC 24 В (совместимо с GE IS400JPDMG1A).
• Параметры обработки сигналов:
  • Скорость считывания: 0.8 мкс/канал — мгновенное отслеживание изменения состояния (например, срабатывание аварийного реле);
  • Задержка сигнала: <8 мс (включая фильтрацию) — критично для систем реального времени;
  • Уровни сигнала:
    • Лог. 1 (активный): 12–30 В DC;
    • Лог. 0 (неактивный): 0–4 В DC;
  • Фильтрация помех: Настраиваемый цифровой фильтр (0.1–200 мс) через ПО GE Proficy — защита от импульсных помех от электродвигателей или трансформаторов.
• Параметры надежности и защиты:
  • Класс надежности: MTBF (Mean Time Between Failures) > 2 800 000 часов (по данным производителя, при 40 °C);
  • Защитные функции:
    • Защита от перепадов напряжения: Автоматическое регулирование при DC 18–32 В;
    • Защита от короткого замыкания: Термоп roteкция на каждом канале — отключение при токе >100 мА, восстановление после охлаждения;
    • Защита EMC: Соответствие EN 61000-6-2/4 (класс 4++) — повышенная устойчивость к сильным электромагнитным и радиочастотным помехам;
    • Защита от электростатического разряда (ESD): IEC 61000-4-2 (класс 4) — ±15 кВ контактный, ±25 кВ воздушный;
  • Изоляция: 3000 В RMS между каналами, между каналами и землей — усиленная изоляция для предотвращения кросс-интерференций.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -30 °C до +75 °C (расширенный диапазон для экстремальных условий);
  • Влажность: 5%–95% (без конденсации) / 5%–85% (с кратковременной конденсацией);
  • Степень защиты (IP): IP20 (для монтажа в шкафы GE Mark VIe);
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием (механическая прочность + эффективный теплоотвод);
  • Размеры: 105 мм (ширина) × 145 мм (высота) × 38 мм (глубина) — компактный дизайн для плотного монтажа;
  • Тип монтажа: Крепление на DIN-рейку или на шину систем GE Mark VIe;
  • Индикация: Двухцветная светодиодная индикация (зеленый — активный, красный — ошибка/к коротке) для каждого канала.

Преимущества и особенности GE IS420YDIASIB

1. Усиленная защита EMC и изоляция: Класс EMC 4++ и изоляция 3000 В RMS делают GE IS420YDIASIB устойчивым к сильным помехам — например, в металлургических заводах, где близость к электродвигателям и трансформаторам вызывает интенсивные электромагнитные поля. Это исключает ложные срабатывания и гарантирует стабильность работы.
2. Высокая скорость и точность: Скорость считывания 0.8 мкс/канал и задержка <8 мс позволяют GE IS420YDIASIB отслеживать даже быстрые процессы — например, в трансформаторных подстанциях, где срабатывание защитного реле нужно записать за миллисекунды для предотвращения аварии.
3. Интеграция с системами GE и удобная диагностика: GE IS420YDIASIB автоматически синхронизируется с контроллерами GE Mark VIe — все данные о состоянии каналов (активность, ошибки) передаются в HMI GE Proficy в реальном времени. Двухцветная индикация на модуле позволяет операторам быстро локализовать проблему (например, короткое замыкание в кабеле), сокращая время диагностики.
4. Устойчивость к экстремальным условиям: Температурный диапазон -30 °C до +75 °C и устойчивость к влажности с конденсацией делают GE IS420YDIASIB подходящим для агрессивных средах — например, на северных нефтегазовых площадках (зимняя температура -25 °C) или в котельных цехах (летняя температура +70 °C), где стандартные модули дискретного ввода выходят из строя.
5. Гибкость конфигурации: Возможность настройки каждого канала под NO/NC и фильтрации помех (0.1–200 мс) делает GE IS420YDIASIB универсальным — он подходит для подключения разных типов датчиков (например, NO для сигнальных ламп и NC для защитных реле) без дополнительного оборудования.

Примеры применения GE IS420YDIASIB в различных отраслях

• Энергетика (трансформаторная подстанция 110 кВ): В подстанции GE IS420YDIASIB считывает состояние 16 защитных реле (сигналы NC, 24 В DC). При срабатывании реле (сигнал становится неактивным) модуль мгновенно передаёт данные в контроллер GE Mark VIe, который активирует разрядник трансформатора, предотвращая пробой изоляции. Усиленная защита EMC исключает ложные срабатывания от помех от высоковольтных линий.
• Металлургия (завод прокатки стали): В заводе GE IS420YDIASIB отслеживает положение 12 электромагнитных клапанов на прокатных валках (сигналы NO) и 4 датчика температуры перегрева (сигналы NC). При открытии клапана (сигнал активный) модуль синхронизирует работу валков с подачей стали, а при перегреве — отправляет сигнал на остановку, предотвращая деформацию металла. Фильтр помех 50 мс исключает влияние помех от электродвигателей.
• Нефтегазовая отрасль (трубопровод газа): На трубопроводе GE IS420YDIASIB считывает состояние 16 датчиков утечки (сигналы NC, 24 В DC). При обнаружении утечки (сигнал становится неактивным) модуль активирует аварийную арматуру через контроллер GE Mark VIe, блокируя участок трубопровода. Устойчивость к температуре -30 °C позволяет работать в зимние месяцы без дополнительного обогрева.
• Промышленная автоматизация (автомобильный завод): В заводе GE IS420YDIASIB отслеживает состояние 16 роботов-сборщиков (сигналы NO). При выходе робота из рабочего положения (сигнал неактивный) модуль останавливает линию и сигнализирует оператору, предотвращая повреждение деталей. Компактный дизайн позволяет монтировать модуль в плотно заполненные шкафы роботов.

Сравнение GE IS420YDIASIB с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE IS420YDIASIB

Рекомендации по выбору

1. Совместимость с системами GE: Выбирайте GE IS420YDIASIB если ваша установка работает на контроллерах GE Mark VIe, защитных реле GE Multilin 850 или шкафах I/O GE — это гарантирует автоматическую интеграцию и поддержку всех функций (усиленная EMC, изоляция).
2. Условия сильных помех: Для объектов вблизи электродвигателей, трансформаторов или высоковольтных линий (металлургия, энергетика) GE IS420YDIASIB — оптимальный выбор, благодаря классу EMC 4++ и изоляции 3000 В RMS.
3. Экстремальные температуры: Если модуль будет эксплуатироваться в диапазоне -30 °C до +75 °C (северные регионы, котельные), GE IS420YDIASIB с расширенным температурным диапазоном — предпочтительнее модулей с ограниченными параметрами.

Меры предостережения

1. Настройка фильтрации помех: Определите оптимальное значение фильтра (0.1–200 мс) через ПО GE Proficy — для средах с сильными помехами (трансформаторы) используйте фильтр >50 мс, для систем реального времени (роботы) — <10 мс.
2. Контроль изоляции: Раз в 6 месяцев проверяйте изоляцию каналов с помощью мультиметра — убедитесь, что значение не ниже 3000 В RMS, иначе возможны кросс-интерференции и ошибки в считывании.
3. Охлаждение и монтаж: Обеспечьте зазор не менее 20 мм между GE IS420YDIASIB и соседними устройствами — при температуре >70 °C активируйте принудительную вентиляцию шкафа, чтобы избежать перегрева и снижения скорости считывания.
4. Проверка кабелей: Используйте только экранированные кабели для подключения датчиков к GE IS420YDIASIB — экранирование снижает влияние электромагнитных помех, особенно в металлургических и энергетических объектах. Регулярно проверяйте крепление разъемов, чтобы избежать контактных потерь.
