Описание

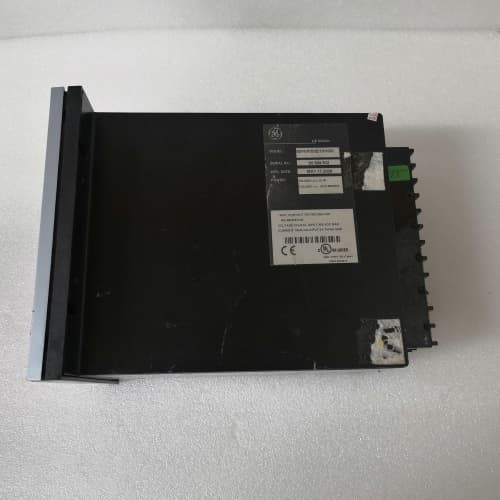

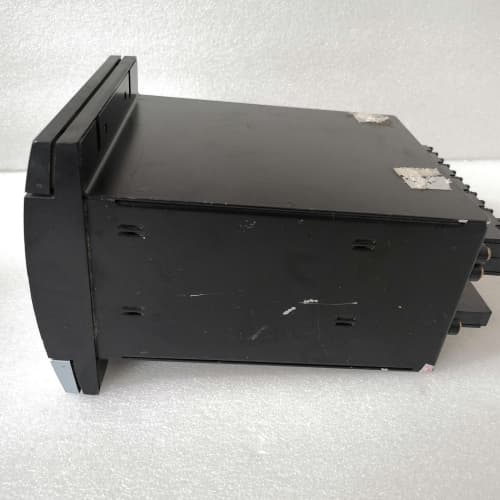

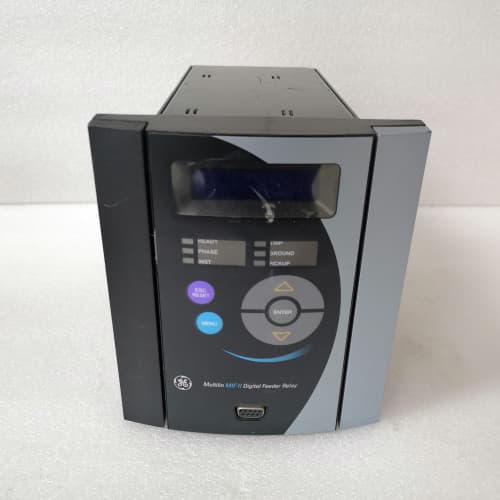

GE MIGIIQI55E00HI00 — это промышленный контроллер защиты и мониторинга для высоковольтных электроустановок, разработанный в рамках линейки GE Multilin, специализированный для защиты трансформаторов, генераторов и высоковольтных линий от аварийных ситуаций. Его основная функция — анализировать токовые и напряжностные сигналы в реальном времени, выявлять нештатные режимы (короткое замыкание, перегрузка, несимметрия), активировать защитные механизмы (отключение выключателей) и передавать данные о состоянии оборудования в системы SCADA. Применяется в электростанциях (ТЭС, ГЭС), распределительных подстанциях (220 кВ и выше), промышленных энергосистемах и электропередачном комплексах, где даже кратковременный сбой может привести к масштабным повреждениям и остановке энер supply.
Основные функции и ключевые преимущества
Главные достоинства GE MIGIIQI55E00HI00 — многофункциональная защита, высокая точность измерений и.native интеграция с экосистемой GE Multilin. Контроллер сочетает критические функции для безопасности высоковольтных систем:
- Комплексная защита электроустановок: Поддерживает более 20 типов защитных функций — защита от краткого замыкания (заземление, между фазами), перегрузка, несимметрия токов, перегрев трансформатора, потеря фазы и нестабильность частоты — адаптируется к разным типам оборудования (например, защищает трансформатор в подстанции или генератор в ТЭС);
- Точность измерений в реальном времени: Осуществляет измерение токов (до 5000 А) и напряжений (до 500 кВ) с точностью ±0.1% от номинального значения, а также частоты (50/60 Гц) с точностью ±0.001 Гц — гарантирует своевременное выявление даже малых отклонений от нормы (например, медленное повышение температуры трансформатора);
- Расширенная диагностика и коммуникация: Встроенная диагностика отслеживает состояние самого контроллера (напряжение питания, исправность каналов) и оборудования (состояние изоляции трансформатора), а поддержка протоколов IEC 61850 и Modbus RTU позволяет передавать данные в центральные системы управления — операторы могут удаленно отслеживать состояние и настраивать параметры без посещения подстанции.
Это позволяет использовать GE MIGIIQI55E00HI00 в критических сценариях — например, в 220 кВ распределительной подстанции: контроллер защищает главный трансформатор, анализируя входные токовые и напряжностные сигналы. При возникновении краткого замыкания между фазами GE MIGIIQI55E00HI00 активирует защиту за 0.05 с, отправляет команду на отключение высоковольтного выключателя и передает алерт в систем SCADA, предотвращая разрушение трансформатора и распространение аварии на соседние линии.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип устройства | Контроллер защиты и мониторинга высоковольтных установок (GE Multilin) |
| Поддерживаемые оборудование | Трансформаторы, генераторы, высоковольтные линии (до 800 кВ) |
| Диапазон измерений | Ток: 0–5000 А (через ТТ); Напряжение: 0–500 кВ (через ТН); Частота: 45–65 Гц |
| Точность измерений | Ток/напряжение: ±0.1%; Частота: ±0.001 Гц |
| Защитные функции | >20 (краткое замыкание, перегрузка, несимметрия, перегрев и др.) |
| Протоколы связи | IEC 61850 (GOOSE, MMS), Modbus RTU, Ethernet |
| Хранилище событий | 10 000 последних событий (с точностью времени ±1 мс) |
| Степень защиты | IP40 (монтаж в шкафу управления подстанции) |
| Рабочая среда | Температура: -40 °C – +70 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 110/220 В DC/AC (±20%); Потребляемая мощность: Максимально 25 Вт |
| Сертификации | CE, UL 508, IEC 61850, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Энергетика: 220 кВ распределительная подстанция
В 220/10 кВ подстанции GE MIGIIQI55E00HI00 защищает главный трансформатор мощностью 100 МВА. Контроллер анализирует токовые сигналы от ТТ (трансформаторов тока) и напряжностные от ТН (трансформаторов напряжения) — при обнаружении несимметрии токов (разница между фазами >15%) GE MIGIIQI55E00HI00 отправляет предупреждение в SCADA, а при достижении 25% — активирует аварийное отключение трансформатора, предотвращая перегрев и повреждение изоляции.
-
Тепловая электростанция (ТЭС): Защита генератора
На 1200 МВт ТЭС GE MIGIIQI55E00HI00 управляет защитой парального генератора мощностью 600 МВА. Контроллер отслеживает частоту (должна быть 50 Гц) и выходной ток — при падении частоты до 49.5 Гц (из-за перегрузки сети) GE MIGIIQI55E00HI00 снижает нагрузку на генератор, а при дальнейшем падении до 49 Гц — отключает его от сети, защищая от повреждения механических частей (например, ротора).
-
Промышленность: Многоцеховое предприятие
На крупном металлургическом предприятии GE MIGIIQI55E00HI00 защищает входную высоковольтную линию 110 кВ, подающую электроэнергию на прокатные станки. При возникновении краткого замыкания в линии (например, из-за повреждения опоры) GE MIGIIQI55E00HI00 активирует защиту за 0.03 с, отключает линию и переключает питание на резервную ветвь, неInterrupting работу критических станков и предотвращая финансовые потери.
Сравнение с конкурентами
| Категория | GE MIGIIQI55E00HI00 | Конкурент (например, Siemens 7UT68) |
|---|---|---|
| Количество защитных функций | >20 (многофункциональная) | 15–18 (ограниченная для специфических устройств) |
| Точность измерений | ±0.1% (ток/напряжение), ±0.001 Гц (частота) | ±0.2% (ток/напряжение), ±0.005 Гц (частота) |
| Протоколы связи | IEC 61850 (GOOSE/MMS) + Modbus + Ethernet | Только IEC 61850 + Modbus |
| Хранилище событий | 10 000 | 5 000 |
| Устойчивость к температурам | -40 °C – +70 °C (широкий диапазон) | -30 °C – +60 °C |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для высоковольтных систем (110 кВ+): Выбирайте GE MIGIIQI55E00HI00 — его многофункциональная защита и высокая точность подходят для трансформаторов, генераторов и линий, где требуется комплексный контроль за всеми режимами работы.
- Для интеграции в современные SCADA: При использовании систем управления на основе IEC 61850 (например, для удаленного мониторинга подстанций) — поддержка GOOSE и MMS обеспечивает быструю передачу сигналов и синхронизацию с другими устройствами.
- Для суровых климатических условий: Если подстанция или установка находятся в регионах с экстремальными температурами (-40 °C до +70 °C) — его широкий диапазон рабочих температур гарантирует стабильную работу в любых условиях.
Безопасные практики
- Правильная настройка защитных параметров: Перед запуском настройте пороговые значения (например, максимальный ток для перегрузки, время задержки защиты) в соответствии с техническими характеристиками оборудования — не изменяйте параметры без консультации инженеров, чтобы не снизить эффективность защиты.
- Регулярная проверка и калибровка: Раз в год проводите калибровку контроллера с использованием эталонных приборов — убедитесь, что точность измерений соответствует требованиям, и заменяйте изношенные компоненты (например, кабели к ТТ/ТН).
- Архивирование событий: Регулярно архивируйте данные из хранилища событий — это поможет при расследовании аварий, анализе причин сбоев и подготовке планов по предотвращению подобных ситуаций в будущем.
- Бэкап конфигурации: Сохраняйте все настройки контроллера (защитные параметры, адреса в сети, протоколы) в безопасном месте — при замене устройства или сбросе конфигурации позволяет быстро восстановить работу, минимизируя время простоя.
- MIGIIQI55E00HI00
