Описание
Общая информация о продукте

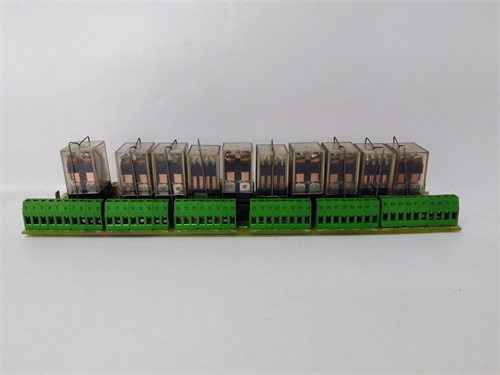

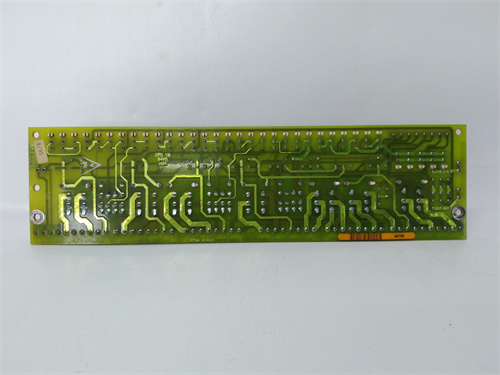

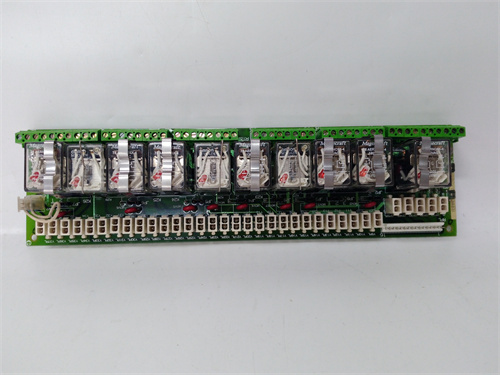

Первым делом рассмотрим релейный модуль GE QPJ-SBR-201 — это специализированное оборудование от компании GE, предназначенное для коммутации силовых цепей и защиты промышленных устройств (приводы, нагреватели, клапаны) в системах автоматизации. Ссылка на продукт GE QPJ-SBR-201 доступна по следующему адресу: [здесь будет указана ваша ссылка]. Модуль GE QPJ-SBR-201 отличается высокой нагрузочной способностью и надежностью, что делает его ключевым элементом для силовых цепей с умеренными требованиями к току (например, в пищевой промышленности, автоматизации складов). Благодаря стандартному дизайну для монтажа на DIN-рейку, GE QPJ-SBR-201 легко интегрируется в существующие шкафы управления, не требуя сложного адаптирования к другим компонентам GE или стороннего оборудования.
Технические параметры продукта
Модуль GE QPJ-SBR-201 характеризуется следующими критическими техническими параметрами:
- Тип реле: Электромагнитные реле с нормально разомкнутыми (NO) контактами — обеспечивают коммутацию цепей при подаче управляющего сигнала (от ПЛК или сенсора).
- Количество реле/контактов: 2 независимых реле, каждый с 1 нормально разомкнутым контактом (1NO) — позволяет управлять двумя отдельными силовыми цепями одновременно.
- Номинальная нагрузка контактов: Максимальный рабочий ток до 10 А при напряжении 250 ВАК (для переменного тока) или 30 ВДК (для постоянного тока) — подходит для управления большинством промышленных нагрузок (например, небольшие приводы, лампы индикации, мелкие нагреватели).
- Управляющий сигнал: Ток катушки реле 10–30 мА при напряжении 24 ВДК (стандартный сигнал от модулей дискретного вывода ПЛК, например, GE RX3i).
- Время срабатывания/отключения: Срабатывание — не более 10 мс, отключение — не более 5 мс — обеспечивает быструю реакцию на управляющие команды, критично для процессов с тесными временными рамками.
- Температурный диапазон работы: Оперативен в диапазоне от -25 °C до +70 °C, что позволяет использовать GE QPJ-SBR-201 в суровых условиях (холодные склады, горячие цехы).
- Защита: Оснащен защитой катушки от перенапряжения (диодным выпрямителем) — предотвращает повреждение управляющего модуля ПЛК при отключении реле.
Преимущества и особенности
- Универсальность применения: Поддержка напряжений 250 ВАК/30 ВДК и тока до 10 А делает GE QPJ-SBR-201 подходящим для управления как переменного, так и постоянного тока — устраняет необходимость покупки отдельных релей для разных типов нагрузок.
- Компактность и удобство монтажа: Разработан для монтажа на стандартную DIN-рейку (ширина 17.5 мм), что экономит пространство в шкафу и упрощает групповое размещение нескольких модулей GE QPJ-SBR-201 для управления большой количеством цепей.
- Защита управляющей цепи: Встроенный диодный выпрямитель в катушке реле подавляет обратные ЭДС при отключении, что защищает модули дискретного вывода ПЛК (например, GE IS220PDOAH1A) от повреждения — увеличивает срок службы всей системы.
- Надежность в суровых условиях: Работа в диапазоне -25 °C до +70 °C и устойчивость к вибрациям (по стандарту IEC 60068-2-6) гарантируют стабильную работу GE QPJ-SBR-201 в пищевых складах (низкая температура), металлургических цехах (высокая температура) и других сложных средах.
Примеры применения в отраслях
- Пищевая промышленность ( холодные склады): GE QPJ-SBR-201 управляет системами охлаждения и освещением в холодных складах — реле коммутируют цепь компрессоров (230 ВАК, 5 А) и светодиодных светильников (24 ВДК, 2 А) по сигналам от датчиков температуры и движения (от ПЛК GE RX3i). При превышении температуры модуль включает компрессор, а при отсутствии людей — выключает освещение для экономии энергии.
- Логистика (автоматизированные конвееры): В складах с конвеерными линиями GE QPJ-SBR-201 управляет приводами маломощных конвееров (230 ВАК, 8 А) — по команде из ПЛК реле включает/выключает привод, синхронизируя движение конвееров с процессом сортировки товаров.
- Текстильная промышленность (станки для пошива): На производственных линиях пошива модуль коммутирует цепь нагревательных элементов в станках для фиксации стежков (230 ВАК, 6 А) — реле включается при достижении рабочего положения станка (сигнал от датчика положения) и выключается после завершения операции.
- Электроэнергетика (системы освещения подстанций): В распределительных подстанциях GE QPJ-SBR-201 управляет светильниками в технических помещениях (220 ВАК, 3 А) — по сигналу от датчика освещенности реле включает свет при низкой освещенности и выключает при достаточном дневном свете, снижая энергопотребление.
Сравнение с конкурентами
Сравним GE QPJ-SBR-201 с аналогичным релейным модулем Siemens 3RT2016-1BB42:
| Параметр | GE QPJ-SBR-201 | Siemens 3RT2016-1BB42 |
|---|---|---|
| Количество реле/контактов | 2 реле (1NO каждый) | 1 реле (1NO + 1NC) |
| Максимальный ток контактов | 10 А (250 ВАК/30 ВДК) | 12 А (230 ВАК/24 ВДК) |
| Управляющий сигнал | 24 ВДК (10–30 мА) | 24 ВДК (8–30 мА) |
| Температурный диапазон | -25 °C – +70 °C | -25 °C – +60 °C |
| Защита катушки | Дiodный выпрямитель | Дiodный выпрямитель |
| Монтаж | DIN-рейка | DIN-рейка |
GE QPJ-SBR-201 преимуществует наличием 2 независимых релей (вместо 1 у Siemens) и более широким диапазоном рабочих температур (+70 °C против +60 °C), что делает его более удобным для систем с несколькими нагрузками и суровыми условиями. Для предприятий, уже использующих оборудование GE (ПЛК, модули IO), модуль обеспечивает логическую совместимость и упрощает обслуживание, так как не требуется изучать новую линейку продукции.
Советы по выбору и меры предосторожности
-
Советы по выбору:
- Рассчитайте параметры нагрузки — убедитесь, что ток и напряжение вашего устройства не превышают 10 А и 250 ВАК/30 ВДК (номинальные значения GE QPJ-SBR-201); для нагрузок с большим током (например, >10 А) выберите более мощные модели (например, GE QPJ-SBR-301).
- Определите количество цепей — если нужно управлять 2 или более независимыми цепями, один GE QPJ-SBR-201 (2 реле) заменит два одиночных реле, экономя пространство в шкафу.
- Учтите условия эксплуатации — в цехах с температурой >60 °C модуль покажет большую надежность по сравнению с аналогами с более узким температурным диапазоном.
-
Меры предосторожности:
- Перед подключением проверьте соответствие управляющего сигнала (24 ВДК) — подключение напряжения выше 30 ВДК может повредить катушку реле GE QPJ-SBR-201.
- Не превышайте максимальную нагрузку контактов — перегрузка (ток >10 А) может привести к пайке контактов и неразрывному замыканию цепи, что опасно для подключенного оборудования.
- При монтаже на DIN-рейку обеспечивайте достаточное пространство для охлаждения — при работе с максимальной нагрузкой модуль может нагреваться, и близкое расположение к другим нагружающимся компонентам может снизить его срок службы.
- Регулярно проверяйте состояние контактов — износ или окисление контактов может вызвать повышенное сопротивление и перегрев; при появлении следов коррозии замените GE QPJ-SBR-201 вовремя.
QPJ-SBR-201
