Описание

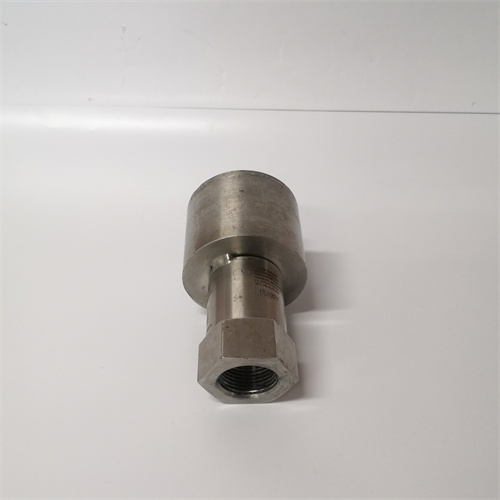

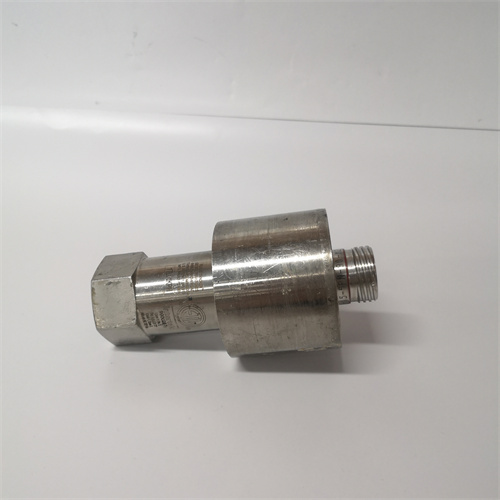

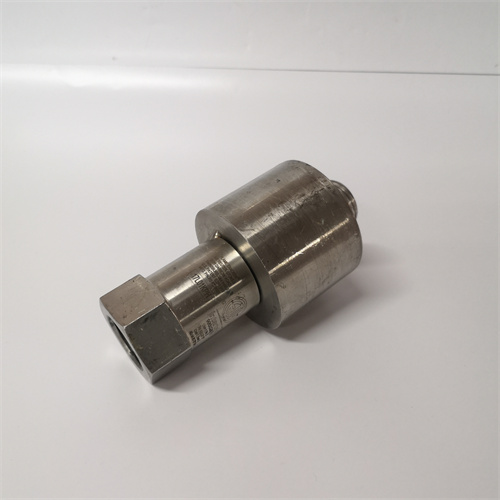

Общая характеристика продукта GE RS-FS-9010-03
В системах промышленной безопасности (нефтегаз, энергетика, химическая промышленность) критически важны датчики пламени, способные детектировать очаги возгорания в сложных условиях — с пылью, влажностью или сильным шумом. Одним из ключевых решений этой категории является GE RS-FS-9010-03 — многодиапазонный инфракрасный датчик пламени для систем GE (Mark VIe DCS, Fanuc Safety Controller), разработанный для защиты крупных объектов и критического оборудования. Датчик GE RS-FS-9010-03 специализируется на расширенной зоне детектирования, высокой иммунитете к помехам и совместимости с оборудованием GE (автоматические пожаротушения, сигнальные панели), что делает его универсальным для котлов, топливных резервуаров и реакторных установок. Благодаря этому GE RS-FS-9010-03 гарантирует раннее выявление пламени, предотвращая распространение пожаров и снижая риски аварий. Подробную информацию о технических параметрах и применении GE RS-FS-9010-03 можно получить по официальной ссылке: [ссылка на GE RS-FS-9010-03] (после предоставления фактической ссылки она заменит плейсхолдер).
Технические параметры GE RS-FS-9010-03
Датчик GE RS-FS-9010-03 имеет оптимизированные характеристики для детектирования пламени в агрессивных средах. Основные параметры:
-
Общие параметры датчика:
- Тип устройства: Многодиапазонный инфракрасный датчик пламени для систем GE;
- Совместимые системы: GE Mark VIe DCS, GE Fanuc Safety Controller, автоматические пожаротушения GE FirePro, сигнальные панели GE SCADA;
- Принцип работы: Детекция инфракрасного излучения в 3 диапазонах — 1.8 мкм (универсальный), 4.4 мкм (специфический для углеводородов), 5.0 мкм (фильтрация помех) — исключение ложных срабатываний;
- Зона детектирования: Угол зрения 120° (горизонтальный) × 80° (вертикальный), дальность детектирования до 30 метров (для пламени углеводородов размером 10×10 см).
-
Параметры чувствительности и защиты от помех:
- Чувствительность: Детектирует пламя на расстоянии 30 метров (при стандартном освещении), минимальный размер очага — 5×5 см (на расстоянии 15 метров);
- Иммунитет к помехам: Не реагирует на электролампы, светодиоды, солнечный свет или пыль (концентрация до 200 мг/м³);
- Время срабатывания: <0.3 секунд (при наличии пламени в зоне детектирования);
- Таймер антиложного срабатывания: Настраиваемый (0.1–20 секунд) — адаптация к пыльным или шумным средам.
-
Параметры коммуникации и питания:
- Поддерживаемые протоколы: Modbus RTU/TCP, Ethernet/IP — для реалтайм-передачи сигналов в системы безопасности;
- Выходные сигналы: 4 цифровых выхода (NO/NC, релейные, 10 А / AC 250 В) + аналоговый выход 4–20 мА (интенсивность пламени);
- Питание: AC 110–240 В ±10% / DC 24–48 В ±10% — универсальность для разных систем питания;
- Потребление энергии: <20 ВА (AC) / <15 Вт (DC).
-
Конструктивные и эксплуатационные параметры:
- Температурный диапазон работы: -45 °C до +90 °C — экстремальная температурная устойчивость;
- Влажность: 0%–98% (с конденсацией) — адаптация к влажным средам;
- Степень защиты (IP): IP67 — полная защита от пыли и кратковременного погружения в воду;
- Материал корпуса: Нержавеющая сталь AISI 316L — коррозионная устойчивость в агрессивных средах;
- Размеры: 200 мм (ширина) × 150 мм (высота) × 90 мм (глубина);
- Тип монтажа: Настенный, опорный или подвесной (крепление через универсальный фланец);
- Индикация: ЖК-дисплей с背光 (показывает зону детектирования, статус) + светодиоды (зеленый — нормально, красный — пламя, желтый — предупреждение).
Преимущества и особенности GE RS-FS-9010-03
Датчик GE RS-FS-9010-03 выделяется среди аналогов благодаря функциональности и надежности:
-
Многодиапазонная детекция и широкая зона охвата: Работа в 3 инфракрасных диапазонах и угол зрения 120°×80° делают GE RS-FS-9010-03 эффективным для защиты больших площадей — например, в нефтегазовом комплексе он контролирует 3 топливных резервуара одновременно, детектируя пламя на расстоянии 25 метров, без необходимости установки нескольких датчиков.
-
Экстремальная устойчивость и иммунитет к помехам: Температурный диапазон -45 °C до +90 °C и IP67 позволяют GE RS-FS-9010-03 работать в северных нефтегазовых платформах (зима -45 °C) или жарких цехах химических заводов (+85 °C). Иммунитет к пыли и солнечному свету гарантирует, что датчик не срабатывает ложно, даже в условиях сильного пыления (например, при загрузке угля).
-
Интеграция с системами GE и дистанционная диагностика: GE RS-FS-9010-03 автоматически синхронизируется с DCS Mark VIe и пожаротушениями GE FirePro — при детекции пламени сигнал передается за <0.3 секунд, и система мгновенно активирует подачу огнетушителя. Протоколы Modbus TCP/Ethernet/IP позволяют дистанционно проверять состояние датчика через SCADA, без необходимости выезда инженеров на объект.
-
Гибкая настройка и удобство использования: Через ПО GE Safety Configurator можно настроить угол зрения (сжать до 60°×40° для узких зон)、таймер антиложного срабатывания и пороги чувствительности GE RS-FS-9010-03 — в сварочном цехе, например, увеличивают таймер до 10 секунд, чтобы игнорировать кратковременные сварочные дуги.
Примеры применения GE RS-FS-9010-03 в различных отраслях
Датчик GE RS-FS-9010-03 широко используется для безопасности промышленных объектов:
-
Нефтегаз (топливный терминал): В терминале хранения нефти GE RS-FS-9010-03 установлен на высоте 5 метров, контролируя 4 резервуара (угол зрения 120°). При утечке нефти и возгорании датчик детектирует пламя за 0.2 секунд, отправляет сигнал в DCS Mark VIe — система останавливает подачу топлива и активирует пожаротушение, предотвращая распространение пожара на соседние резервуары.
-
Энергетика (котельная ГЭС): В котельной газовой электростанции GE RS-FS-9010-03 монтирован над горелочными устройствами. Он детектирует пламя при утечке газа, даже при температуре котла +85 °C и пыльном окружении. Сигнал через Ethernet/IP передается в Fanuc Safety Controller, который мгновенно останавливает подачу газа, предотвращая взрыв.
-
Химическая промышленность (реакторная установка): В реакторе для синтеза органических соединений GE RS-FS-9010-03 контролирует зону вокруг реактора — влажность 95% и наличие химических паров не влияют на его работоспособность. При возгорании реагентов датчик срабатывает за 0.3 секунд, и система подает инертный газ, угасая пламя и защищая реактор от разрушения.
-
Металлургия (кузнечный цех): В цехе плавки стали GE RS-FS-9010-03 настроен на игнорирование теплового излучения печи (благодаря фильтрации в диапазоне 5.0 мкм), но детектирует несанкционированное пламя при утечке расплавленного металла. Таймер 5 секунд предотвращает ложные срабатывания от кратковременных вспышек.
Сравнение GE RS-FS-9010-03 с конкурирующими продуктами
Сравнение с популярными датчиками пламени: Siemens Sirius 3SK3 и ABB F300.
| Параметр | GE RS-FS-9010-03 | Siemens Sirius 3SK3 (3SK3122-1AB30) | ABB F300 |
|---|---|---|---|
| Количество диапазонов ИК | 3 (1.8/4.4/5.0 мкм) | 1 (4.4 мкм) | 2 (2.5/4.4 мкм) |
| Дальность детектирования | До 30 метров | До 18 метров | До 25 метров |
| Угол зрения | 120° × 80° | 70° × 50° | 100° × 70° |
| Температурный диапазон | -45 °C до +90 °C | -20 °C до +75 °C | -35 °C до +85 °C |
| Степень защиты (IP) | IP67 | IP65 | IP66 |
| Совместимые системы | GE Mark VIe, Fanuc Safety | Siemens S7-1500, PCS 7 | ABB AC800M, Symphony Plus |
GE RS-FS-9010-03 превосходит конкурирующих по количеству диапазонов ИК, дальности детектирования и температурной устойчивости, что критично для защиты крупных и сложных объектов с системами GE.
Рекомендации по выбору и меры предостережения при использовании GE RS-FS-9010-03
Рекомендации по выбору
-
Совместимость с системами GE: Выбирайте GE RS-FS-9010-03 если ваша установка использует DCS GE Mark VIe, Fanuc Safety Controller или пожаротушения GE — это гарантирует быструю интеграцию, синхронизацию защитных функций и отсутствие несовместимостей.
-
Крупные объекты и экстремальные условия: Для защиты резервуаров, котельных или площадей >500 м², а также для работы в диапазоне -45 °C до +90 °C GE RS-FS-9010-03 — оптимальный выбор, благодаря широкой зоне и устойчивости к температуре.
-
Среды с высокими помехами: Если датчик работает в пыльных, влажных или с сильным освещением средах (например, солнечные нефтегазовые платформы), GE RS-FS-9010-03 с многодиапазонной детекцией — предпочтительнее аналогов, так как он минимизирует ложные срабатывания.
Меры предостережения
-
Правильный монтаж и калибровка: Монтируйте GE RS-FS-9010-03 на высоте 3–6 метров, обеспечивая неограниченный обзор зоны защиты (избегайте перекрытия труб, конструкций). Раз в 12 месяцев калибруйте датчик с использованием эталонного источника пламени GE, чтобы сохранить чувствительность.
-
Очистка оптического модуля: Раз в 1 месяц очищайте оптический линз на передней панели сухой микрофибровой тканью — пыль, грязь или химические пары на линзе снизят дальность детектирования и могут вызвать неисправность.
-
Проверка коммуникации и питания: Ежемесячно проверяйте связь GE RS-FS-9010-03 с DCS через Modbus TCP — отсутствие сигнала может свидетельствовать о разрыве кабеля или проблеме с протоколом. Убедитесь, что напряжение питания соответствует параметрам (AC 110–240 В или DC 24–48 В).
-
Защита от механических повреждений: В условиях высокой вибрации (например, близко к компрессорам) используйте антивибрационную опору — вибрации могут повредить внутренние компоненты и искажать сигнал датчика.
