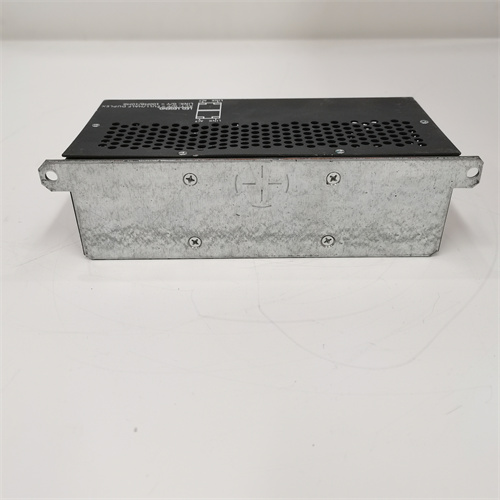

GE S739DVT

Описание

Описание продукта

Параметры продукта

• Тип компонента: Модуль цифровых выходов GE, предназначенный для передачи команд на исполнительное оборудование в системах автоматизации энергетических и промышленных объектов.
• Конфигурация цифровых выходов:
  • Количество каналов: 12 независимых цифровых выходов (каждое реле с нормально разомкнутыми контактами — НО);
  • Тип выходов: Электромагнитные реле с повышенной надежностью (класс нагрузки AC-15/DC-13) — подходят для коммутации как переменного, так и постоянного тока;
  • Максимальная нагрузка на контакт реле: 250 В АС / 30 В ДС, максимальный ток на контакт — 10 А (постоянный) / 15 А (кратковременный, ≤ 1 секунда);
  • Суммарный ток на все каналы: 60 А — для защиты от общей перегрузки модуля.
• Электрические и защитные параметры:
  • Питание: Входное напряжение от шасси GE — 24 В ДС ± 15% (двойное питание — основной и резервный, для повышения отказоустойчивости);
  • Потребление энергии: ≤ 12 Вт (при полной нагрузке на 12 каналов);
  • Изоляция: Канал-к-каналу, канал-к-шасси и канал-к-системе питания — 1000 В АС (1 минута); сопротивление изоляции ≥ 100 МОм (при 500 В ДС) — защита от электромагнитных помех и перепадов напряжения;
  • Защита реле: От короткого замыкания (индивидуальная плавковая защита каждого канала); от электростатической разрядки (ESD) до ±15 кВ; от искрового зажигания (встроенные дугогасители в контактах реле).
• Функции диагностики и управления:
  • Диагностика: Постоянная самодиагностика состояния реле (состояние контактов, наличие питания, износ реле); сигналы об ошибках (износ контактов, короткое замыкание, отсутствие питания) передаются в контроллер GE для триггерирования алертов и резервных механизмов;
  • Управление: Автоматическое (через контроллер GE) или ручное (для обслуживания) через интерфейс ПО GE Proficy;
  • Индикаторы: Светодиодные индикаторы состояния каждого канала (зеленый — включено, красный — ошибка, желтый — предупреждение о износе реле).
• Механические и эксплуатационные параметры:
  • Корпус: Металлический шасси GE (стандартная высота 3U); степень защиты IP20 (для монтажа в шкаф DCS/контроллера);
  • Габариты: Ширина 160 мм × глубина 230 мм × высота 130 мм; вес ≈ 2.2 кг;
  • Рабочая температура: -20 °C до +70 °C (оперативная); -40 °C до +85 °C (хранение);
  • Относительная влажность: 5%–95% (без конденсации);
  • Устойчивость к вибрациям: До 5 Г (10–500 Гц); удар resistance — до 20 Г (полусекундный импульс);
  • Срок службы реле: До 5 миллионов коммутационных операций (при номинальной нагрузке).
• Совместимое оборудование:
  • Контроллеры GE: Mark VI Controller, Ovation Controller, GE Fanuc Series 90;
  • Исполнительное оборудование: Регулирующие клапаны Fisher, насосы Grundfos, автоматические выключатели ABB, приводы турбин GE, транспортные приводы;
  • ПО конфигурации: GE Proficy Machine Edition, GE Proficy Plant Applications, Ovation Workbench.
• Соответствие стандартам: IEC 61508 (SIL 2), IEC 60947 (стандарт для реле и контакторов), CE (электромагнитная совместимость), UL 508 (промышленная безопасность), NRC (стандарты США по атомной энергетике).

Преимущества и особенности

1. Высокая надежность коммутации: GE S739DVT с использованием высококачественных реле GE (срок службы до 5 миллионов операций) и индивидуальной защитой каналов гарантирует бесперебойную работу в 24/7 режиме — критично для энергетических объектов и промышленных процессов, где остановка может привести к миллионным экономическим потерям.
2. Мощные выходные параметры: Возможность управления нагрузками до 10 А (постоянный ток) и 250 В АС позволяет GE S739DVT напрямую коммутировать крупное оборудование (клапаны, насосы, приводы) без дополнительных усилителей, упрощая схему системы и снижая риски отказа.
3. Отказоустойчивость и защита: Двойное питание, высокая степень изоляции, защита от ESD и дугогасители в реле делают модуль устойчивым к суровым индустриальным условиям (электромагнитные помехи, вибрации, перепады температуры).
4. Легкая интеграция в системы GE: Нативная совместимость с контроллерами GE (Mark VI, Ovation) и ПО Proficy упрощает конфигурацию, диагностику состояния реле и обслуживание, снижая время внедрения и риски ошибок.

Примеры применения в отраслях

• Энергетика (турбоэлектростанции): Использование GE S739DVT для управления клапанами подачи пара в газовую турбину — модуль принимает сигналы от контроллера Mark VI и коммутирует реле для открытия/закрытия клапанов, обеспечивая точную регулировку давления пара. Высокая надежность реле предотвращает нештатное закрытие клапанов и остановку турбины.
• Транспортная сектора (железнодорожный транспорт): Применение в системах управления двигателями пассажирских и грузовых поездов — GE S739DVT передает команды на приводы торможения и системы питания, обеспечивая надежную коммутацию даже при сильных вибрациях при движении. Диагностика состояния реле позволяет своевременно выявить износ и избежать аварий на дороге.
• Гидроэлектростанции: Интеграция в системы управления шлюзами выпуска воды — модуль коммутирует реле для управления приводами шлюзов, регулируя расход воды через гидротурбину. Двойное питание гарантирует работоспособность даже при отключении основного источника энергии.
• Тяжелая промышленность (металлургические заводы): Использование GE S739DVT для управления электродными печами — модуль коммутирует реле для включения/выключения электропитания печи и регулирования подачи электродов, синхронизируясь с контроллером температуры. Защита от короткого замыкания предотвращает повреждение дорогого оборудования.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору: При выборе убедитесь, что GE S739DVT соответствует требованиям вашего объекта — количество каналов (12), нагрузочные параметры реле (10 А/250 В АС), условия эксплуатации (температура, вибрации) и совместимость с контроллером GE (Mark VI, Ovation). Для критических процессов (энергетика, транспорт) этот модуль предпочтителен аналогам благодаря двойному питанию, высокой нагрузочной способности и надежности реле.
• Меры предосторожности:
  1. Монтаж и конфигурацию GE S739DVT должен выполнять сертифицированный специалист по энергетическим или промышленным системам — неправильное подключение высоковольтных цепей может привести к короткому замыканию, пожару или повреждению оборудования.
  2. Не превышайте максимальные нагрузочные параметры реле (10 А/250 В АС) и суммарный ток (60 А) — перегрузка может привести к плавлению контактов и выходу модуля из строя.
  3. Регулярно проверяйте состояние реле через ПО GE Proficy — анализируйте количество операций, сигналы диагностики и индикаторы состояния, заменяйте изношенные реле до достижения лимита службы (5 млн операций).
  4. Используйте только оригинальные кабели и компоненты GE — некачественные материалы могут привести к снижению изоляции, возникновению электромагнитных помех и снижению надежности коммутации.

S739DVT
