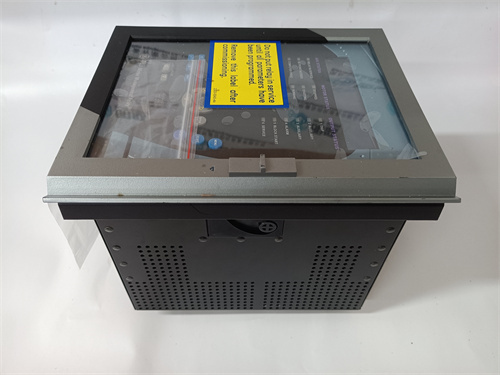

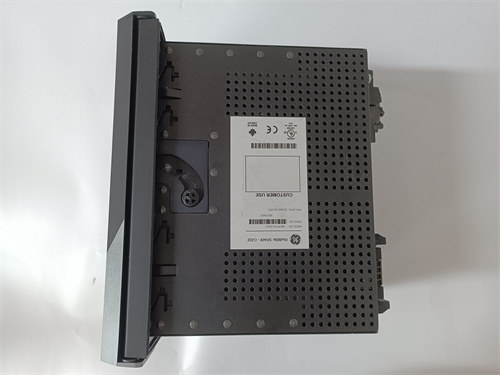

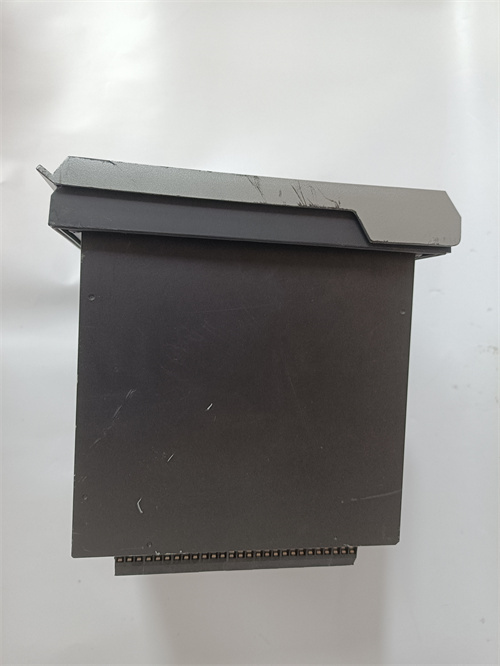

GE SR469-CASE – релей защиты и контроля для генераторов и трансформаторов GE
Описание продукта
GE SR469-CASE является высокотехнологичным релеем комплексной защиты и контроля, разработанным компанией General Electric (GE) – лидером в решениях для энергетики, промышленной автоматизации и защиты электрооборудования. Это реле GE SR469-CASE специализируется на защите, контроле и мониторинге синхронных генераторов, трансформаторов мощности и распределительных устройств в энергетических установках, промышленных объектах с собственным энергоснабжением и распределительных подстанциях, обеспечивая быструю реакцию на аномалии и соответствие высоким стандартам надежности [ссылка на продукт]. Благодаря интеграции множества защитных функций, высокой точности измерений, современным коммуникационным интерфейсам и адаптации к суровым условиям эксплуатации (вибрации, электромагнитные помехи, широкий диапазон температур), GE SR469-CASE легко интегрируется в тепловые электростанции (ТЭС), гидроэлектростанции (ГЭС), атомные электростанции и крупные промышленные комплексы. В составе энергетических систем GE (например, GE Mark VI, GE Fanuc Series 90-70) GE SR469-CASE демонстрирует исключительную отказоустойчивость и предсказуемость работы, подтверждая опыт GE в разработке реле защиты для критических энергетических компонентов [ссылка на продукт]. Особенно ценно GE SR469-CASE в системах с высокой мощностью генераторов – где отбой реле может привести к повреждению дорогостоящего оборудования, остановке энергопродукции или экономическим потерям.
Технические параметры
- Тип устройства: релей комплексной защиты и контроля для генераторов/трансформаторов, монтаж на панель
- Основные функции защиты:
- Защита от коротких замыканий (мгновенная, отсроченная, инерционная характеристика)
- Защита от перегрузки (длинномерная характеристика с регулируемым временем задержки)
- Защита от несимметричной нагрузки (заземление фазы, двуфазное замыкание, отрицательная последовательность тока)
- Защита от перегрева обмоток (через сигналы от термокуполей/термисторов)
- Защита от внефазного параллелирования (для генераторов)
- Защита от низкой/высокой частоты и напряжения
- Параметры измерения:
- Электрические параметры:
- Напряжение (фаза-фаза, фаза- земля): 100–690 В АС (точность ±0,1% полного масштаба – FS)
- Ток (фазный, нулевой): 0–5 А (через ТТ – до 20 000 А, точность ±0,1% FS)
- Частота: 45–65 Гц (точность ±0,01 Гц)
- Активная/реактивная мощность: 0–50 000 кВт/кВар (точность ±0,2% FS)
- Температурные параметры: 8 каналов для измерения температуры (термокуполи типа J/K/T, термисторы Pt100)
- Электрические параметры:
- Входы/выходы:
- Аналоговые входы: 12 каналов (4–20 мА) – для сигналов от дополнительных сенсоров (давление, расход)
- Цифровые входы: 16 каналов (24 В ПН) – для сигналов аварийной остановки, режима работы, ручного управления
- Цифровые выходы: 10 каналов (релейные, 5 А/250 В АС) – для отключения оборудования, сигнализации, блокировки
- Коммуникация:
- Интерфейсы: Ethernet (TCP/IP, Modbus TCP, IEC 61850), RS-485 (Modbus RTU)
- Совместимость: системы GE Mark VI, Siemens PCS 7, ABB 800xA, программное обеспечение GE EnerVista
- Питание:
- Входное напряжение: 110/220 В АС/ПН (диапазон ±15%), редантное питание (опционально)
- Потребление энергии: ≤ 35 Вт (при полной нагрузке)
- Окружение и конструкция:
- Температурный диапазон: -40 °C до +70 °C (работа), -55 °C до +85 °C (хранение)
- Уровень защиты: IP54 (защита от пыли и струй воды)
- Монтаж: панельное крепление (разъемный корпус)
- Размеры: 270 мм (ширина) × 190 мм (высота) × 300 мм (глубина)
- Масса: 约 5,2 кг
- Корпус: металлический с антикоррозионным покрытием (сталь AISI 304)
- Стандарты соответствия:
- Соответствует стандартам: IEC 60255 (релей защиты), IEC 61850 (коммуникация в энергетике), CE, UL 1008, ISO 9001
Преимущества и особенности
GE SR469-CASE выделяется комплексностью защитных функций – сочетает в себе все необходимые защиты для генераторов и трансформаторов, заменяя несколько специализированных реле и снижая затраты на монтаж, настройку и обслуживание. Высокая точность измерений (±0,1% FS для напряжения/тока) позволяет гибко настраивать защитные параметры и минимизировать количество ложных отключений, что критично для стабильности энергетических систем. Поддержка протокола IEC 61850 – стандартного для коммуникации в современных энергетических установках – обеспечивает совместимость с системами управления электросетями и упрощает удаленное мониторинг, обновление конфигурации и диагностику. Ключевым преимуществом является GE SR469-CASE’s интеграция с программным обеспечением GE EnerVista: позволяет настраивать защитные функции через графический интерфейс, логировать все события (отключения, перегрузки, ошибки) и анализировать причины инцидентов с высокой детализацией, что упрощает обслуживание и соответствие требованиям регуляторов. Кроме того, редантное питание и высокий класс защиты IP54 гарантируют работоспособность в критических условиях, а металлический корпус обеспечивает надежную защиту от механических повреждений и электромагнитных помех.
Прикладные области и кейсы
GE SR469-CASE широко используется в энергетических установках, промышленных объектах с собственным энергоснабжением и распределительных подстанциях. В 150 МВт дизельном автогенераторе на промышленном объекте GE SR469-CASE защищает генератор от перегрузки, несимметричной нагрузки и перегрева: релей мгновенно отключает генератор при возникновении короткого замыкания в обмотках, а сигналы о температуре обмоток передаются в систему мониторинга для предотвращения перегрева. В 500 МВт тепловой электростанции релей контролирует трансформатор мощности: защищает от переvoltaжа при нестабильности сети, отслеживает состояние изоляции и отправляет сигналы о необходимости обслуживания при превышении пороговых значений параметров. В гидроэлектростанции GE SR469-CASE обеспечивает защиту синхронного генератора при параллельном подключении к сети: контролирует частоту, напряжение и фазное положение, предотвращая внефазное параллелирование, которое может привести к серьезному повреждению генератора и трансформатора.
Сравнение с конкурентами
По сравнению с аналогичными релеями защиты (например, Siemens 7SJ80, ABB REL670, Schneider Electric Sepam 80), GE SR469-CASE имеет несколько ключевых преимуществ. Во-первых, более широкий набор защитных функций в стандартном исполнении – включает защиту от перегрева через много каналов для температурных сенсоров и защиту от отрицательной последовательности тока, которые у конкурентов часто являются опциями. Во-вторых, глубокая интеграция с системами GE Mark VI и Fanuc – автоматическая синхронизация данных, удаленная конфигурация и расширенный мониторинг упрощают эксплуатацию по сравнению с универсальными релеями. В-третьих, более высокая точность измерений (±0,1% FS) – критична для точной настройки защитных параметров и снижения числа ложных отключений, особенно в системах с высокой мощностью генераторов. Недостатком является несколько больший размер и вес (по сравнению с компактными моделями ABB REL670), но для панельного монтажа это не является существенным ограничением, а преимущества в функциональности и совместимости с системами GE делают релей предпочтительным выбором для объектов на базе оборудования GE.
Советы по выбору и предостережению
При выборе GE SR469-CASE необходимо учитывать тип защищаемого оборудования (генератор/трансформатор), его номинальные параметры (мощность, напряжение, ток) и требования к коммуникации (необходимость поддержки IEC 61850). Для критических систем (например, атомные электростанции, крупные ТЭС) рекомендуется выбрать вариант с редантным питанием и дополнительными функциями диагностики. При установке реле следует обеспечить надежное заземление (сопротивление заземления ≤ 4 Ом), монтировать его в защищенном месте от пыли и воды и использовать экранированные кабели для подключения трансформаторов тока/напряжения и температурных сенсоров. Перед эксплуатацией необходимо настроить защитные параметры через программное обеспечение GE EnerVista, калибрировать аналоговые входы и проверить работоспособность всех защитных функций и выходов. Важно регулярно обновлять прошивку реле через официальный портал GE, архивировать логи событий и проводить плановую диагностику каждые 6 месяцев. Не рекомендуется использовать GE SR469-CASE в условиях температуры ниже -40 °C или выше +70 °C, а также подключать сигналы с напряжением превышающим максимальные параметры входов – это может привести к повреждению реле и неработке защитных функций.
