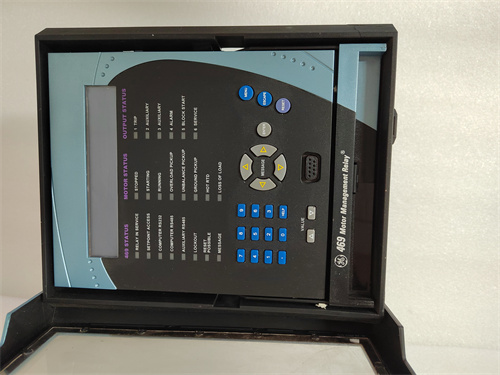

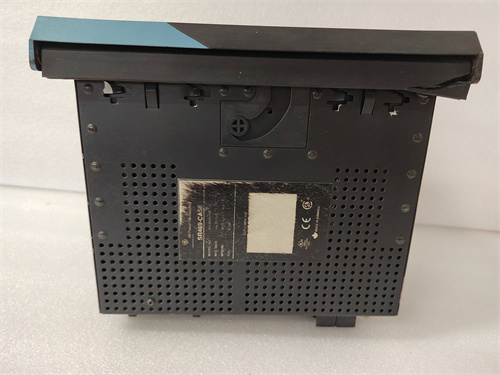

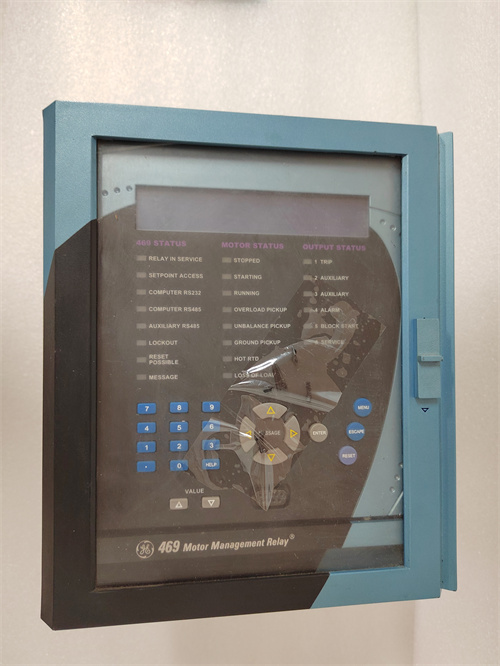

GE SR469-P5-HI-A20-H

Описание

Общая информация о продукте

Технические параметры продукта

• Тип реле: Многофункциональное цифровое реле защиты с возможностью настройки параметров.
• Входные параметры (для измерения):
  • Токовые входы: 3 фазы + нейтраль (номинальное токе 5 А, поддерживает подключение через токовые трансформаторы ТТ);
  • Напряжностные входы: 3 фазы + нейтраль (номинальное напряжение 100 В, 230 В или 400 В, выбирается через настройки);
  • Частота измерения: 50/60 Гц (автоматическое определение).
• Основные защитные функции:
  • Защита от перегрева тока (OC) — настраиваемый предел тока и время задержки;
  • Защита от короткого замыкания (SC) — быстрая реакция при превышении тока в 5–10 раз номинального;
  • Защита от несимметрии фаз (负序过流保护) — защита от обрыва фаз или неравномерной нагрузки;
  • Защита от перегрева изоляции (Earth Fault) — детекция утечек тока на землю;
  • Защита от пере/недовольтности (OV/UV) — контроль стабильности входного напряжения;
  • Защита трансформатора отмагничивания (Inrush Restraint) — предотвращение ложного срабатывания при пуске трансформатора.
• Мерческие параметры:
  • Точность измерения тока: ±0,5% (в диапазоне 0,1–10× номинального тока);
  • Точность измерения напряжения: ±0,2% (в диапазоне 80–120% номинального напряжения);
  • Частота сбора данных: 100 раз в секунду — гарантирует быструю детекцию нештатных режимов.
• Коммуникация:
  • Встроенные интерфейсы: Ethernet (Modbus TCP, DNP3.0), RS-485 (Modbus RTU);
  • Поддержка протоколов для дистанционного управления и передачи событий (event logging) — сохраняет историю последних 1000 нештатных ситуаций.
• Рабочие условия: Температурный диапазон — от -40 °C до +70 °C, относительная влажность — до 95% (без конденсации), класс защиты IP40 (защита от пыли и мелких предметов), устойчивость к электромагнитным помехам (EMC класс EN 61000-6-2).
• Питание: 110–240 В AC/DC (широкий диапазон), потребление — не более 15 ВА.

Преимущества и особенности

• Универсальность и гибкость: Множество встроенных защитных функций позволяет использовать GE SR469-P5-HI-A20-H для защиты различных электроустановок — от трансформаторов и моторов до линий электропередачи. Все параметры (пределы срабатывания, время задержки) настраиваются через программное обеспечение GE Multilin Setup, что адаптирует реле под конкретные требования объекта.
• Высокая точность и быстрая реакция: Точность измерения ±0,5% и частота сбора данных 100 Гц гарантируют, что GE SR469-P5-HI-A20-H детектирует даже мелкие отклонения от нормы (например, несимметрию тока на 5%) и реагирует за milliseconds — критично для предотвращения повреждения дорогого оборудования (например, трансформаторов мощностью 1 МВт).
• Отказоустойчивость и безопасность: Прочный корпус класса IP40 и устойчивость к экстремальным температурам (-40 °C до +70 °C) делают GE SR469-P5-HI-A20-H подходящим для эксплуатации в суровых условиях (например, открытые подстанции в холодных регионах). Дополнительно, двойная система питания (AC/DC) гарантирует работу даже при отключении одного источника.
• Легкая интеграция и диагностика: Поддержка стандартных протоколов Modbus TCP/DNP3.0 позволяет интегрировать GE SR469-P5-HI-A20-H в любые системы SCADA (включая решения Siemens, ABB), а функция event logging сохраняет историю нештатных ситуаций — это упрощает анализ причин аварий и планирование технического обслуживания.

Примеры применения в отраслях

1. Электрические субстанции: В средне напряжных субстанциях (10–35 кВ) GE SR469-P5-HI-A20-H защищает трансформаторы распределения от перегрева, коротких замыканий и несимметрии фаз. При возникновении короткого замыкания реле быстро отключает поврежденную линию (в течение 50 мс) и отправляет сигнал в SCADA, позволяя операторам устранить неисправность без влияния на остальную сеть.
2. Теплоэлектростанции (ТЭС): В ТЭС GE SR469-P5-HI-A20-H контролирует электродвигатели насосов циркуляции воды и вентиляторов котлов. Защита от обрыва фаз и перегрева предотвращает выход из строя моторов (которые имеют высокую стоимость ремонта), а функция Inrush Restraint предотвращает ложное срабатывание при пуске оборудования.
3. Металлургические цеха: На электродуговых печах GE SR469-P5-HI-A20-H защищает силовые трансформаторы, подающие электроэнергию на электроды. Защита от утечки тока на землю (Earth Fault) предотвращает опасные ситуации для персонала, а контроль напряжения гарантирует стабильную работу печи (необходимую для качества стали).

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Определите тип защищаемого оборудования — для трансформаторов убедитесь, что реле поддерживает функцию Inrush Restraint (как GE SR469-P5-HI-A20-H), для моторов — защиту от несимметрии фаз.
  2. Учтите условия эксплуатации: если реле будет устанавливаться в холодных регионах (-30 °C и ниже), GE SR469-P5-HI-A20-H с диапазоном -40 °C до +70 °C подходит лучше, чем модели с более узким диапазоном.
  3. Для получения актуальной информации о настройке параметров под ваше оборудование (например, трансформатор 1000 кВА) обратитесь к официальной документации по ссылке: [ссылка на продукт GE SR469-P5-HI-A20-H].
• Предостережения:
  1. Перед настройкой реле ознакомьтесь с техническими характеристиками защищаемого оборудования (номинальный ток, время терпимости к перегреву) — неправильные параметры могут привести к ложному срабатыванию или нехватке защиты.
  2. При монтаже соблюдайте правила изоляции токовых и напряжностных входов — смешение цепей может повредить внутреннюю электронику GE SR469-P5-HI-A20-H.
  3. Регулярно архивируйте историю событий (event log) — это поможет в анализе аварий и подтверждении соответствия требованиям безопасности. Рекомендуемая частота архивации — раз в месяц.
  4. Не используйте реле за пределами заявленных рабочих условий (например, при относительной влажности > 95%) — это снизит надежность и может привести к выходу из строя реле.
