Описание
Общая информация о продукте

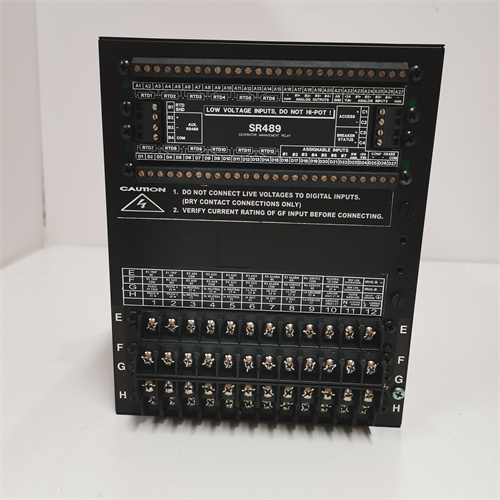

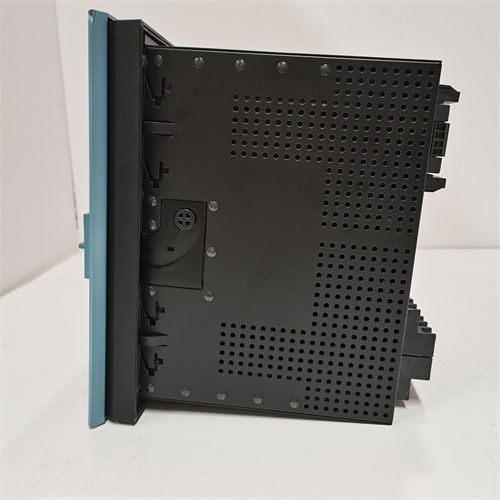

Первым делом познакомимся с устройством GE SR489-P5-LO-A20 — это промышленный релей защиты и контроля для электродвигателей, разработанный компанией GE, предназначенный для предотвращения повреждения электроприводов от перегрузки, несимметрии фаз, обрыва обмоток и перегрева. Он сочетает в себе функции точного контроля параметров двигателя и быстрой реакции на аварийные режимы, выступая ключевым элементом для безопасности и надежности оборудования в металлургии, энергетике, нефтегаз, логистике и пищевой промышленности — отраслях, где остановка двигателей может привести к большим экономическим потерям. Ссылка на продукт GE SR489-P5-LO-A20 позволяет получить детальную техническую документацию, включая схемы подключения к двигателям, таблицы параметров срабатывания и руководства по настройке через ПО GE Proficy Machine Edition (вставьте здесь предоставленную ссылку). GE SR489-P5-LO-A20 отличается гибкостью и универсальностью — его поддержка различных типов двигателей (асинхронные, синхронные), регулируемые пороги срабатывания и совместимость с контроллерами GE (например, GE IC698CPE040, GE IC698CPE030) делают его пригодным для широкого спектра приложений. Кроме того, GE SR489-P5-LO-A20 полностью совместимо с модулями GE Fanuc (аналоговые модули GE IC698ADC300, цифровые модули GE IC698DIA320) и шасси GE IC698CHS009, что упрощает интеграцию в существующие автоматизированные комплексы без дополнительной адаптации.
Технические параметры продукта
GE SR489-P5-LO-A20 имеет технические характеристики, адаптированные для эффективной защиты электродвигателей:
- Тип устройства: Релей защиты электродвигателей с функциями контроля параметров и сигнализации аварий;
- Основные параметры защиты и контроля:
- Диапазон номинального тока двигателя (Iₙ): 0,1–50 А (регулируемый, поддерживает двигатели мощностью до 25 кВт при напряжении 400 В АС);
- Типы защитных функций:
- Защита от перегрузки: Режим с зависимостью от времени (крувая инверсии) — срабатывание при токе 1,2–6,0 × Iₙ (время срабатывания 0,1–3600 с);
- Защита от несимметрии фаз: Срабатывание при различии токов между фазами >5–30% (регулируемый порог);
- Защита от обрыва фаз: Моментальное срабатывание при потере одной из фаз;
- Защита от перегрева обмоток: Поддержка датчиков температуры (Pt100, thermocouple J/K) — срабатывание при температуре 80–150 °C (регулируемый порог);
- Защита от замедления скорости: Срабатывание при снижении скорости двигателя >10–50% от номинальной (для предотвращения перегрузки при забивке механизма);
- Параметры сигналов и коммуникации:
- Входные сигналы:
- Токовые входы: Для подключения текучих трансформаторов (ТТ) с номиналом 5 А;
- Температурные входы: 2 канала для датчиков Pt100/thermocouple;
- Цифровые входы (DI): 4 канала 24 В DC (сигналы управления: запуск/остановка двигателя);
- Выходные сигналы:
- Цифровые выходы (DO): 3 релейные выходы (сигналы аварии, блокировки запуска, нормального режима);
- Аналоговый выход (AO): 1 канал 4–20 мА DC (передача текущего тока двигателя в контроллер);
- Коммуникационные интерфейсы: RS-485 (поддержка Modbus RTU) — для дистанционной настройки и передачи данных в SCADA;
- Входные сигналы:
- Эксплуатационные и конструктивные параметры:
- Питание: 110/220 В АС ±10% (50/60 Гц), потребление — 15 ВА номинальное;
- Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
- Рабочий диапазон температур: -20 °C до +60 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Тип монтажа: DIN-рейка (35 мм) или настенный монтаж;
- Размеры: 72 мм (ширина) × 120 мм (длина) × 80 мм (глубина);
- Индикаторы: LED-индикаторы (зеленый — нормальный режим, желтый — предупреждение, красный — авария) + индикаторы конкретной неисправности (перегрузка, обрыв фаз).
Преимущества и особенности
GE SR489-P5-LO-A20 выделяется среди реле защиты двигателей благодаря ряду уникальных преимуществ:
- Комплексная защита и высокая точность: Наличие нескольких типов защитных функций (перегрузка, несимметрия фаз, перегрев) и регулируемых порогов делает GE SR489-P5-LO-A20 эффективным для разных аварийных сценариев — например, в металлургическом цехе реле защитили электродвигатель прокатного стана от несимметрии фаз (разница токов 25%): оно моментально заблокировало запуск двигателя, предотвращая обгорание обмоток и остановку всего производственного участка;
- Гибкость и универсальность: Поддержка двигателей с током 0,1–50 А и разных типов датчиков температуры позволяет использовать GE SR489-P5-LO-A20 в различных отраслях — в логистическом центре оно защищает небольшие двигатели конвейеров (0,5 кВт, ток 1,2 А), а в нефтепромысловой площадке — мощные двигатели насосов (20 кВт, ток 35 А), не требуя замены реле;
- Легкая настройка и дистанционное управление: Поддержка Modbus RTU и ПО GE Proficy Machine Edition упрощает эксплуатацию GE SR489-P5-LO-A20 — операторы могут дистанционно настраивать пороги срабатывания, отслеживать текущие параметры двигателя (ток, температура) и анализировать логи аварий, сокращая время обслуживания до 15 минут;
- Надежность в суровых условиях: Широкий температурный диапазон (-20…+60 °C) и устойчивость к вибрации гарантируют работу GE SR489-P5-LO-A20 в экстремальных условиях — в северных энергетических объектах с зимними температурами до -15 °C реле стабильно контролировало двигатели котлов, не подвергаясь отказу из-за холода.
Примеры применения в отраслях
GE SR489-P5-LO-A20 широко используется для защиты электродвигателей в различных отраслях:
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — GE SR489-P5-LO-A20 защищал электродвигатель холодного прокатного стана (мощность 15 кВт, ток 28 А). Релей контролировал ток через текучие трансформаторы и температуру обмоток через датчик Pt100. При перегрузке тока до 42 А (1,5 × Iₙ) реле сработало за 10 с, блокировав питание двигателя и предотвращая обгорание;
- Нефтегаз: Промысловая площадка «Лукойл» (Сибирь) — GE SR489-P5-LO-A20 защищал двигатель насоса для подачи нефти (мощность 20 кВт, ток 35 А). При обрыве одной фазы реле моментально отключил питание за 0,05 с, предотвращая повреждение обмоток и остановку перекачки нефти;
- Логистика: Автоматизированная склада «Wildberries» — GE SR489-P5-LO-A20 защищал 8 двигателей конвейеров (каждой мощность 0,75 кВт, ток 1,6 А). Релей были подключены к контроллеру GE IC698CPE030 через интерфейс Modbus RTU, что позволяло операторам отслеживать состояние двигателей в реальном времени. При снижении скорости одного конвейера (забивка упаковками) реле сработало за 2 с, сигнализировав о проблеме и предотвращая перегрузку.
Сравнение с конкурентами
Для оценки преимуществ GE SR489-P5-LO-A20 сравним его с аналогичным реле защиты — Siemens 3RB2036-1SB00:
| Параметр | GE SR489-P5-LO-A20 | Siemens 3RB2036-1SB00 |
|---|---|---|
| Диапазон номинального тока | 0,1–50 А | 0,4–40 А |
| Типы защитных функций | Перегрузка, несимметрия фаз, обрыв фаз, перегрев, замедление скорости | Перегрузка, несимметрия фаз, обрыв фаз |
| Поддержка датчиков температуры | Pt100, thermocouple J/K | Только Pt100 |
| Коммуникационные интерфейсы | RS-485 (Modbus RTU) | Нет |
| Совместимость с GE оборудованием | Полная (IC698CPE040, IC698CHS009) | Частичная (требует адаптеров) |
Как видно из таблицы, GE SR489-P5-LO-A20 имеет преимущество в более широком диапазоне номинального тока, дополнительных защитных функциях (замедление скорости), поддержке разных типов температурных датчиков и коммуникационным интерфейсом. Для систем на оборудовании GE и процессов с высокими требованиями к безопасности (нефтегаз, металлургия) он является предпочтительным выбором.
Советы по выбору и предостережения
-
Советы по выбору: При выборе GE SR489-P5-LO-A20 учитывайте:
- Параметры двигателя: Убедитесь, что номинальный ток вашего двигателя попадает в диапазон 0,1–50 А — для двигателей с током >50 А выбирайте модели с расширенным диапазоном (например, GE SR489-P5-HI-A20);
- Требуемые защитные функции: Если нужна защита от замедления скорости или использования thermocouple, GE SR489-P5-LO-A20 — оптимальный выбор;
- Условия эксплуатации: Для помещений с перепадами температуры (-20…+60 °C) реле подходит идеально, так оно сохраняет стабильность параметров.
-
Предостережения:
- Настройку параметров срабатывания выполняйте только после калибровки текучих трансформаторов — ошибки в порогах могут привести к ложным срабатываниям или неотключению при аварии;
- Перед подключением проверяйте полярность входов тока — неправильная полярность искажает измерения и делает защиту неработоспособной;
- Регулярно обновляйте прошивку через ПО GE Proficy Machine Edition (не реже 1 раза в год) — обновления исправляют ошибки в алгоритмах и улучшают помехоустойчивость;
- Контролируйте состояние релейных выходов (не реже 1 раза в 6 месяцев) — износ контактов снижает надежность сигнализации и блокировки.
