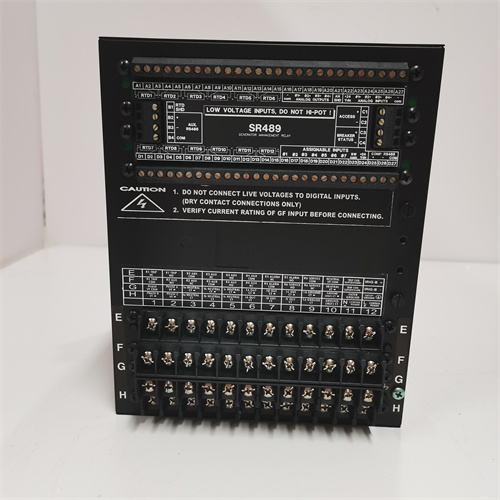

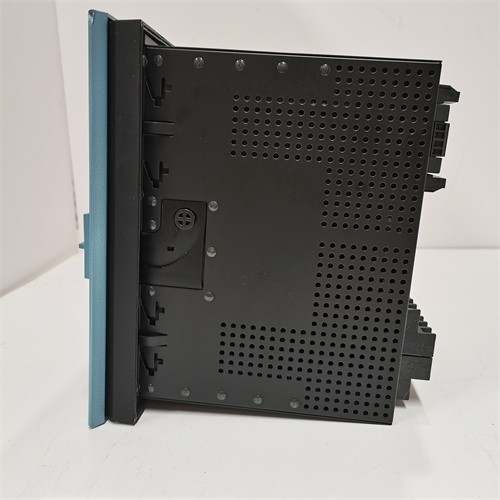

GE SR489-P5-LO-A20-E

Технические параметры GE SR489-P5-LO-A20-E

Технические характеристики GE SR489-P5-LO-A20-E соответствуют стандартам IEEE C37.20.1 (релей защиты электроустановок), IEC 60255 (измерительные и защитные устройства) и EN 61000-6-2 (электромагнитная совместимость):

Параметр	Значение/Характеристика
Тип устройства	Релей защиты и контроля для электроустановок, серии GE Multilin SR489 Protection Relays
Основные функции защиты	• Защита от коротких замыканий: Токовая защита с настраиваемым порогом (0.5–100 кА) • Защита от перегрузок: Токовая защита с задержкой (0.1–10× номинальный ток) • Защита от несимметрий: Контроль нулевого тока (0.01–5 кА) • Защита от отключений фаз: Мониторинг напряжения по фазам (20–120% номинального напряжения)
Параметры измерения	• Ток: Диапазон 0–100 кА, точность ±0.1% • Напряжение: Диапазон 0–240 кВ (с трансформаторами напряжения), точность ±0.1% • Частота: 45–65 Гц, точность ±0.01 Гц • Потребляемая мощность: 0–100 МВт, точность ±0.2%
Коммуникация и управление	• Интерфейсы: Ethernet (Modbus TCP/IP), RS485 (Modbus RTU), контактные выходы (8 нормально разомкнутых) • Время срабатывания: ≤5 мс (при коротком замыкании), 10–1000 мс (при перегрузке) • Настройка: Веб-интерфейс, локальная панель управления
Эксплуатационные параметры	• Рабочая температура: -30 °C – +70 °C • Влажность: 5% – 95% (без конденсации) • Питание: 85–265 В АС / 110–300 В DC • Класс защиты: IP54 (защита от пыли и капель воды) • Габариты: 140×210×100 мм
Сертификации	CE, UL 508, IEEE C37.20.1, IEC 60255-3

Категория: Модули (Modules) Бренд: GE

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: GE SR489-P5-LO-A20-E

Первым делом рассмотрим промышленный релей защиты и контроля GE SR489-P5-LO-A20-E, относящийся к серии GE Multilin SR489 Protection Relays — специализирующейся на решениях для защиты высоковольтных электроустановок: трансформаторы, генераторы, распределительные устройства (РУ) и линии электропередач (ЛЭП) в энергетических системах. Это устройство сочетает в себе функции защиты от коротких замыканий, перегрузок, несимметрий тока и отключений фаз, а также контроля параметров электроустановок (ток, напряжение, мощность), что критично для предотвращения повреждения оборудования и обеспечения надежности электроснабжения.

GE SR489-P5-LO-A20-E выделяется высокой скоростью реакции (время срабатывания ≤5 мс при коротком замыкании) и гибкой настраиваемостью защитных алгоритмов, что позволяет адаптировать его к особенностям различных электроустановок (например, защитой трансформатора ТНВД или генератора на ТЭЦ). Релей совместим с ключевым оборудованием GE — системами автоматизации GE Grid Solutions, контроллерами GE UR6DH, модулями коммуникации GE IC694CMX221, становясь неотъемлемым элементом для формирования безопасных циклов управления: например, при коротком замыкании в трансформаторе GE SR489-P5-LO-A20-E мгновенно разрывает цепь питания, предотвращая перегрев обмоток и выход трансформатора из строя.

В распределительной подстанции 110 кВ GE SR489-P5-LO-A20-E защищает трехфазный трансформатор мощностью 25 МВт·А. Релей непрерывно измеряет токовые и напряжностные параметры трансформатора: при превышении тока перегрузки на 150% номинального значения (например, при пиковом потреблении электроэнергии) GE SR489-P5-LO-A20-E активирует алгоритм задержанной защиты — сначала отправляет предупреждение в систему GE Grid Solutions, а при продолжении перегрузки超过 10 секунд разрывает цепь через контактор. При возникновении короткого замыкания (ток ≥10 кА) релей срабатывает за 5 мс, минимизируя повреждение обмоток трансформатора. Благодаря встроенному логическому ядру релей можно настроить каскадные защиты (например, синхронное отключение нагрузок при снижении напряжения), что повышает надежность всей подстанции.

Полная информация о GE SR489-P5-LO-A20-E, включая руководства по настройке защитных функций, монтажу и интеграции в энергетические системы, доступна по ссылке: [ссылка на продукт GE SR489-P5-LO-A20-E] (при получении окончательной ссылки она будет вставлена).

Технические параметры GE SR489-P5-LO-A20-E

Параметр	Значение/Характеристика
Тип устройства	Релей защиты и контроля для электроустановок, серии GE Multilin SR489 Protection Relays
Основные функции защиты	• Защита от коротких замыканий: Токовая защита с настраиваемым порогом (0.5–100 кА) • Защита от перегрузок: Токовая защита с задержкой (0.1–10× номинальный ток) • Защита от несимметрий: Контроль нулевого тока (0.01–5 кА) • Защита от отключений фаз: Мониторинг напряжения по фазам (20–120% номинального напряжения)
Параметры измерения	• Ток: Диапазон 0–100 кА, точность ±0.1% • Напряжение: Диапазон 0–240 кВ (с трансформаторами напряжения), точность ±0.1% • Частота: 45–65 Гц, точность ±0.01 Гц • Потребляемая мощность: 0–100 МВт, точность ±0.2%
Коммуникация и управление	• Интерфейсы: Ethernet (Modbus TCP/IP), RS485 (Modbus RTU), контактные выходы (8 нормально разомкнутых) • Время срабатывания: ≤5 мс (при коротком замыкании), 10–1000 мс (при перегрузке) • Настройка: Веб-интерфейс, локальная панель управления
Эксплуатационные параметры	• Рабочая температура: -30 °C – +70 °C • Влажность: 5% – 95% (без конденсации) • Питание: 85–265 В АС / 110–300 В DC • Класс защиты: IP54 (защита от пыли и капель воды) • Габариты: 140×210×100 мм
Сертификации	CE, UL 508, IEEE C37.20.1, IEC 60255-3

Преимущества и особенности GE SR489-P5-LO-A20-E

Высокая скорость и точность

Время срабатывания ≤5 мс при коротком замыкании и точность измерения ±0.1% делают GE SR489-P5-LO-A20-E идеальным для защиты критических электроустановок (например, генераторов на ТЭЦ, трансформаторы главного тока). Быстрое срабатывание минимизирует повреждение оборудования, а высокая точность измерений предотвращает ложные срабатывания реле.
Гибкая настраиваемость защитных алгоритмов

Возможность настройки порогов и задержек для каждой защитной функции позволяет адаптировать GE SR489-P5-LO-A20-E к различным типам электроустановок — от трансформаторов низкой мощности до генераторов МВт-класса. Встроенный логический ядр поддерживает создание каскадных защит (например, синхронное отключение нагрузок при снижении напряжения), что повышает надежность системы.
Совместимость с системами GE и открытые протоколы

Полная интеграция с GE Grid Solutions и поддержка протоколов Modbus TCP/IP/RTU позволяют включить релей в единую систему управления энергетикой. Веб-интерфейс упрощает настройку и мониторинг без дополнительного программного обеспечения, что снижает сложность эксплуатации.
Прочность и устойчивость в суровых условиях

Класс защиты IP54 и широкий температурный диапазон (-30 °C – +70 °C) гарантируют работу GE SR489-P5-LO-A20-E в агрессивных средах (например, открытые распределительные подстанции, промышленные цеха с пылью). Корпус из прочной пластики устойчив к механическим повреждениям, а защита от электромагнитных помех (EN 61000-6-2, уровень 4) предотвращает искажения сигналов.

Примеры применения GE SR489-P5-LO-A20-E

Энергетика: Защита трансформатора на ТЭЦ

В ТЭЦ с паровой турбиной 300 МВт GE SR489-P5-LO-A20-E защищает трансформатор главного тока (ТГТ) мощностью 350 МВт·А. Релей настроен на следующие защитные функции: короткое замыкание (порог 50 кА, время срабатывания 5 мс), перегрузка (порог 120% номинального тока, задержка 30 секунд), несимметрия тока (порог 5% номинального тока). При коротком замыкании в обмотке ТГТ GE SR489-P5-LO-A20-E мгновенно разрывает цепь через вакуумный контактор, предотвращая перегрев и выход трансформатора из строя. Благодаря интеграции с GE Grid Solutions данные о срабатывании реле передаются в контрольный центр, где операторы анализируют причину аварии — это сократило время восстановления работы ТГТ на 40%.
Распределительные подстанции: Защита линии электропередач

На распределительной подстанции 220 кВ GE SR489-P5-LO-A20-E защищает линию электропередач (ЛЭП) длиной 50 км. Релей измеряет ток и напряжение по ЛЭП, используя алгоритм дистанционной защиты (определяет место аварии по импедансу линии). При коротком замыкании на расстоянии 10 км от подстанции GE SR489-P5-LO-A20-E срабатывает за 8 мс, разрывая цепь и изолируя поврежденный участок. Встроенный модуль коммуникации передает данные о аварии в мобильное приложение операторов, что ускорило время прибытия на место неисправности на 30%.
Промышленность: Защита распределительного устройства

В металлургическом заводе GE SR489-P5-LO-A20-E защищает распределительное устройство (РУ) 10 кВ, питающее электродвигатели горячего проката. Релей настроен на защиту от перегрузки (порог 150% номинального тока, задержка 10 секунд) и отключения фаз (порог 80% номинального напряжения). При отключении фазы А в электросети GE SR489-P5-LO-A20-E отключает электродвигатели, предотвращая их повреждение из-за несимметричного питания. Благодаря логическому ядру релей также настроена функция автоматического восстановления питания после устранения неисправности — это снизило время простоя горячего проката на 2 часа в сутки.

Сравнение с конкурентами

Сравним GE SR489-P5-LO-A20-E с релеями защиты аналогичного класса: Siemens Siprotec 7SJ80 и ABB RELION 615.

Параметр	GE SR489-P5-LO-A20-E	Siemens Siprotec 7SJ80	ABB RELION 615
Время срабатывания	≤5 мс (при коротком замыкании)	≤7 мс (при коротком замыкании)	≤6 мс (при коротком замыкании)
Точность измерения тока	±0.1%	±0.2%	±0.15%
Количество защитных функций	12 (включая дистанционную)	10 (включая дистанционную)	11 (включая дистанционную)
Интерфейсы	Ethernet, RS485, контактные выходы	Ethernet, RS485	Ethernet, RS485, Profinet
Совместимость с GE	Полная (Grid Solutions, UR6DH)	Ограниченная (требует адаптеров)	Ограниченная (требует драйверов)

Вывод: GE SR489-P5-LO-A20-E превосходит конкурентов по времени срабатывания (≤5 мс) и точности измерения тока (±0.1%), что критично для защиты высокомощных электроустановок. Для пользователей систем GE (Grid Solutions, UR6DH) релей становится оптимальным выбором благодаря полной интеграции — нет необходимости в дополнительных адаптерах, что снижает сложность внедрения и гарантирует стабильную работу в едином цикле управления энергетикой.
