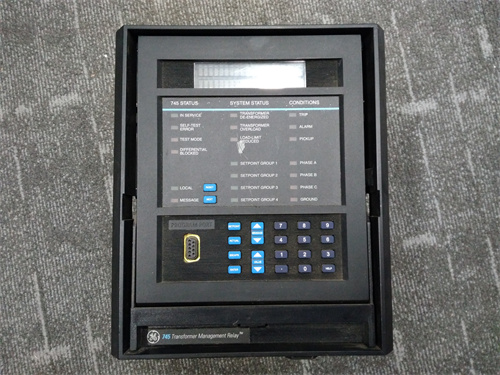

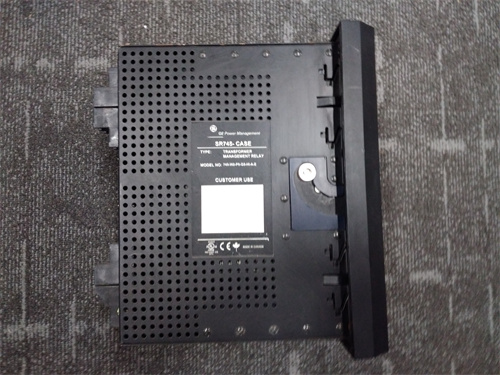

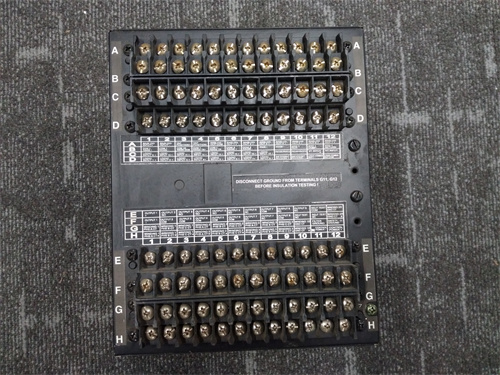

GE SR745-W3-P5-G5-HI

Описание

Описание продукта GE SR745-W3-P5-G5-HI

Параметры продукта GE SR745-W3-P5-G5-HI

• Производитель: GE (General Electric, через бренд GE Multilin)
• Серия: SR700 (Protection, Control & Monitoring Relays)
• Модель: GE SR745-W3-P5-G5-HI (устройство защиты и контроля для электроустановок)
• Тип компонента: Универсальное реле защиты, контроля и мониторинга для средне и высоковольтных сетей
• Измерительные параметры:
  • Ток: Трехфазный, дифференциальный, нулевой ток (диапазон 0,1 А – 100 А через ТТ)
  • Напряжение: Трехфазное, нулевое напряжение (диапазон 10 В – 220 кВ через ТН)
  • Частота: 45 – 65 Гц (точность ±0,01 Гц)
  • Мощность: Активная (P), реактивная (Q), полная (S) — до 1000 МВт/МВАр
  • Класс точности: 0,2S (ток), 0,2 (напряжение), 0,5 (мощность)
• Защитные функции:
  • Защита от короткого замыкания: Дифференциальная, по току фазы, по нулевому току
  • Защита от перегрузки: Токовая, температурная (по сигналу датчика РТД/термопары)
  • Защита от несимметрии: Отклонение фазных токов/напряжений, отрицательная последовательность
  • Другие функции: Защита от спада частоты (потеря нагрузки), контроль напряжения (перепад/превышение)
• Коммуникационные параметры:
  • Интерфейсы: 2 Ethernet-порта (10/100 Base-T, поддерживают IEC 61850, Modbus TCP, DNP3.0), 1 RS-485 порт (Modbus RTU)
  • Протоколы: IEC 61850 (MMS, GOOSE, SV), Modbus TCP/RTU, DNP3.0 Level 2
  • Веб-интерфейс: HTTPS (для настройки и мониторинга через браузер)
• Электрические и эксплуатационные параметры:
  • Напряжение питания: 85 – 265 В AC / 110 – 300 В DC (широкий диапазон)
  • Потребляемая мощность: < 15 Вт
  • Время реакции: < 1 цикл (≈20 мс при 50 Гц) для основных защитных функций
  • Температурный диапазон: -25 °C до +70 °C (оперативный) / -40 °C до +85 °C (хранительный)
  • Влажность: 5 – 95% RH (без конденсации)
  • Степень защиты (IP): IP54 (защита от пыли и кратковременного попадания воды)
• Сертификации:
  • IEC 60255 (стандарты для реле защиты), IEEE C37.20.7 (для устройств защиты трансформаторов)
  • UL 508, CSA C22.2 No. 142, CE Mark
  • Сертификация на соответствие требованиям электросетей (GOST для РФ, ANSI для США)

Преимущества и особенности GE SR745-W3-P5-G5-HI

1. Высокая точность и быстрая реакция:

   Класс точности 0,2S/0,2 и время реакции < 20 мс гарантируют, что GE SR745-W3-P5-G5-HI быстро и точно детектирует аварийные режимы — критически важно для высоковольтных линий и трансформаторов, где задержка в отключении может привести к перегреву и разрушению изоляции.

2. Универсальность и настраиваемость:

   Широкий набор защитных функций (от защиты трансформаторов до защиты линий) и возможность настройки логики через графический редактор делают GE SR745-W3-P5-G5-HI подходящим для разных типов электроустановок — не требуется покупать отдельные реле для каждого объекта, что снижает затраты и сложность эксплуатации.

3. Современные коммуникационные возможности:

   Поддержка IEC 61850 (для цифровых субстанций) и веб-интерфейса упрощает интеграцию и управление — операторы могут настраивать реле и просматривать логи аварий через браузер, а данные о параметрах электроэнергии передаются в SCADA в режиме реального времени. Это устраняет необходимость постоянного присутствия персонала на объекте.

4. Защита от внешних воздействий:

   Степень защиты IP54 и широкий температурный диапазон (-25 °C до +70 °C) позволяют монтировать GE SR745-W3-P5-G5-HI в открыточных условиях (например, на площадках распределительных субстанций под навесами) или в цехах с пылевой нагрузкой — не требуется дополнительных защитных кожухов.

5. Комплексное мониторинга и диагностика:

   Непрерывный контроль параметров (ток, напряжение, температура) и логирование аварий (хранение до 1000 событий) позволяют операторам анализировать причину аварий и планировать техническое обслуживание — например, по данным о постепенном увеличении тока трансформатора можно предсказать его перегрев и заменить масло вовремя.

Примеры применения GE SR745-W3-P5-G5-HI в отраслях

• Энергетика (распределительные субстанции 110 кВ):

  В распределительных субстанциях 110 кВ GE SR745-W3-P5-G5-HI защищает трансформатор 110/10 кВ и входные линии. Реле контролирует трехфазный ток и напряжение, детектирует двухполюсное короткое замыкание в линии (по увеличению тока до 10 раз превышения номинала) и через 20 мс отправляет сигнал на отключение выключателя. Данные о параметрах электроэнергии (мощность передачи, уровень напряжения) передаются через IEC 61850 в центральную SCADA энергетической компании, позволяя операторам дистанционно регулировать нагрузку.

• Промышленность (крупные заводы с собственными субстанциями):

  На металлургических заводах с собственными субстанциями 35 кВ GE SR745-W3-P5-G5-HI защищает трансформаторы, питающие электродвигатели рольгангов. Реле использует функцию защиты по температуре (прием сигнала от термопар в масле трансформатора) и токовому интегралу I²t — при превышении температуры > 105 °C или интеграла I²t > 1,2 номинала GE SR745-W3-P5-G5-HI снижает нагрузку на трансформатор через контроллер PLC, предотвращая перегрев.

• Реновабельная энергетика (ветряные парки):

  В ветряных парках с генераторами 2 МВт GE SR745-W3-P5-G5-HI защищает генераторы от аварийных режимов. Реле детектирует потерю нагрузки (спад частоты ниже 47 Гц при отключении генератора от сети) и активирует систему защиты ротора — снижает скорость вращения турбины через гидравлический тормоз. Данные о выработке энергии и состоянии генератора передаются через Modbus TCP в облачную платформу для анализа эффективности парка.

Сравнение GE SR745-W3-P5-G5-HI с конкурентами

Рекомендации по выбору GE SR745-W3-P5-G5-HI

• Выбирайте GE SR745-W3-P5-G5-HI, если вам нужно защитить и контролировать средне или высоковольтные электроустановки (10–220 кВ) с требованием к высокой точности (класс 0,2) и быстрой реакции — идеально для распределительных субстанций, трансформаторов и генераторов.
• Для цифровых субстанций с использованием протокола IEC 61850 GE SR745-W3-P5-G5-HI предпочтительнее, так как он обеспечивает полную совместимость с современными системами SCADA и не требует дополнительных шлюзов.
• Если объекты находятся в условиях с пылевой или влажной нагрузкой (открытые площадки, цехы), степень защиты IP54 GE SR745-W3-P5-G5-HI делает его более надежным, чем реле с IP44.
• Перед покупкой уточните по ссылке тип защищаемого оборудования (трансформатор, линия, генератор) и требуемые защитные функции (дифференциальная защита, защита по температуре) — это поможет настроить GE SR745-W3-P5-G5-HI под конкретные задачи и избежать избыточных функций.

Меры предосторожности при использовании GE SR745-W3-P5-G5-HI

• При монтаже GE SR745-W3-P5-G5-HI отключите все источники питания и сигналы от ТТ/ТН — контакт с высоковольтными цепями может привести к электротравмированию. Убедитесь, что реле заземлено в соответствии с требованиями электроустановок.
• Перед запуском настройте защитные параметры (например, номинальный ток, время задержки отключения) в соответствии с техническими характеристиками защищаемого оборудования — неправильные настройки могут привести к ложным срабатываниям (отключение сети при нормальной нагрузке) или нереагированию на аварию.
• Регулярно проверяйте работоспособность реле через встроенный тест: активируйте симуляцию аварийного режима (например, короткое замыкание) и убедитесь, что реле корректно отправляет сигнал на отключение выключателя. Проверяйте связи с SCADA — отсутствие данных может свидетельствовать о проблеме с протоколом.
• Не обновляйте прошивку реле во время рабочего процесса: используйте периоды технического обслуживания и следуйте инструк
