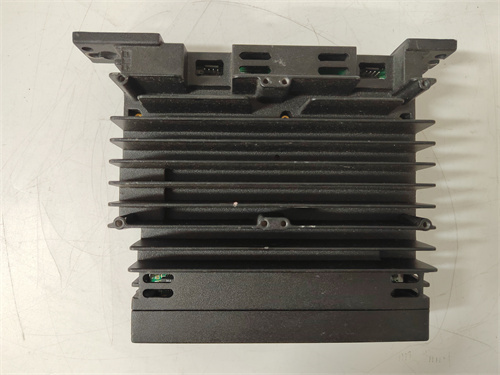

GE UCSC H1 IS420UCSCH1A-B — изображение 2

GE UCSC H1 IS420UCSCH1A-B

Технические параметры GE UCSC H1 IS420UCSCH1A-B

GE UCSC H1 IS420UCSCH1A-B имеет технические характеристики, оптимизированные для стабильности и совместимости с FOUNDATION Fieldbus:

Параметры коммуникации H1:
- Стандарт коммуникации: FOUNDATION Fieldbus H1 (IEC 61158-2), 速率 31,25 кбит/с;
- Количество каналов H1: 2 независимых изолированных канала — для подключения двух отдельных сегментов Fieldbus (по 32 устройства на сегмент);
- Тип сигнала: Аналоговый сигнал с цифровой модуляцией (Manchester coding) — поддерживает передачу данных и питание полевых устройств (опционально);
- Длина сегмента: До 1900 м (при использовании витая пара AWG 22) — достаточная для связи с устройствами на больших промышленных площадях;
- Поддерживаемые функции Fieldbus:
  - Передача измеряемых данных (температура, давление, уровень);
  - Отправка команд управления (регулировка клапанов, настройка датчиков);
  - Диагностика полевых устройств (обнаружение неисправностей, отслеживание состояния);
  - Конфигурация устройств через bus (не требует локального доступа).
Защита и надежность:
- Электрическая изоляция: Между каналами H1 — ≥ 2 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
  - Защита от короткого замыкания на каналах H1 (автоматическое отключение канала при токе > 500 мА);
  - Защита от перепадов напряжения на сегменте (стабилизация при отклонении ±10% от номинала);
  - Мониторинг состояния сегмента (отслеживание уровня сигнала, обнаружение обрыва кабеля);
- Время между отказами (MTBF): ≥ 10 000 000 часов (по данным GE);
- Степень защиты (IP-класс): IP20 — защита от пальцев и крупных частиц пыли (подходит для установки в шкафы управления Mark VIe).
Интеграция и конфигурация:
- Интерфейс с GE Mark VIe: Встроенная шина Mark VIe Backplane (скорость передачи 100 Мбит/с);
- Совместимое ПО: GE Proficy Machine Edition, GE Mark VIe Configuration Tool, FOUNDATION Fieldbus Configurator (например, Emerson AMS Device Manager);
- Поддерживаемые функции:
  - Автоматическое обнаружение подключенных полевых устройств (plug-and-play);
  - Логирование событий коммуникации (ошибки сегмента, неисправности устройств);
  - Отправка предупреждений на HMI (при обрыве кабеля или падении уровня сигнала).
Механические и эксплуатационные параметры:
- Габариты: 105 × 155 × 35 мм (ширина × высота × глубина);
- Вес: 约 380 г;
- Тип монтажа: Врезной в шасси GE Mark VIe (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: 0 °C до +60 °C — адаптирован к турбинным холлам;
  - Диапазон хранения: -40 °C до +85 °C;
- Требуемое питание: 5 В DC ±10%, 24 В DC ±15% (потребляемый ток ≤ 150 мА);
- Питание полевых устройств (опционально): 24 В DC (максимальный ток на сегмент ≤ 100 мА).

Категория: Модули (Modules) Бренд: GE

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая информация о продукте GE UCSC H1 IS420UCSCH1A-B

Первым делом необходимо отметить, что GE UCSC H1 IS420UCSCH1A-B — это оригинальный модуль коммуникации H1 (по стандарту FOUNDATION Fieldbus) для систем автоматизации GE Mark VIe (управление турбинами, генераторами в энергетике), предназначенный для обеспечения двусторонней связи между контроллером Mark VIe и интеллектуальными полевыми устройствами (датчики, регулирующие клапаны, анализаторы) в теплоэлектростанциях, газовых электростанциях и гидроэлектростанциях. Данный компонент критически важен для интеграции полевых устройств, так как он соответствует стандарту FOUNDATION Fieldbus H1, обеспечивает высокую надежность связи и полную интеграцию с экосистемой GE, предотвращая разрыв данных и нестабильность технологических процессов.

GE UCSC H1 IS420UCSCH1A-B активно интегрируется в системы GE Mark VIe, работая в паре с основными контроллерами GE IS200AEADH4ADA и модулями аналоговых входов GE IS200HSLAH2ADE. Детальное описание, техническая документация и условия поставки GE UCSC H1 IS420UCSCH1A-B доступны на официальной странице продукта: [ссылка на GE UCSC H1 IS420UCSCH1A-B] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по энергетическим стандартам EN 61000-6-4 и IEC 61158-2, GE UCSC H1 IS420UCSCH1A-B становится предпочтительным выбором для модернизации старых модулей Fieldbus Mark VIe или комплектации новых автоматизированных установок с интеллектуальными полевыми устройствами.

Технические параметры GE UCSC H1 IS420UCSCH1A-B

Параметры коммуникации H1:
- Стандарт коммуникации: FOUNDATION Fieldbus H1 (IEC 61158-2), 速率 31,25 кбит/с;
- Количество каналов H1: 2 независимых изолированных канала — для подключения двух отдельных сегментов Fieldbus (по 32 устройства на сегмент);
- Тип сигнала: Аналоговый сигнал с цифровой модуляцией (Manchester coding) — поддерживает передачу данных и питание полевых устройств (опционально);
- Длина сегмента: До 1900 м (при использовании витая пара AWG 22) — достаточная для связи с устройствами на больших промышленных площадях;
- Поддерживаемые функции Fieldbus:
  - Передача измеряемых данных (температура, давление, уровень);
  - Отправка команд управления (регулировка клапанов, настройка датчиков);
  - Диагностика полевых устройств (обнаружение неисправностей, отслеживание состояния);
  - Конфигурация устройств через bus (не требует локального доступа).
Защита и надежность:
- Электрическая изоляция: Между каналами H1 — ≥ 2 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
  - Защита от короткого замыкания на каналах H1 (автоматическое отключение канала при токе > 500 мА);
  - Защита от перепадов напряжения на сегменте (стабилизация при отклонении ±10% от номинала);
  - Мониторинг состояния сегмента (отслеживание уровня сигнала, обнаружение обрыва кабеля);
- Время между отказами (MTBF): ≥ 10 000 000 часов (по данным GE);
- Степень защиты (IP-класс): IP20 — защита от пальцев и крупных частиц пыли (подходит для установки в шкафы управления Mark VIe).
Интеграция и конфигурация:
- Интерфейс с GE Mark VIe: Встроенная шина Mark VIe Backplane (скорость передачи 100 Мбит/с);
- Совместимое ПО: GE Proficy Machine Edition, GE Mark VIe Configuration Tool, FOUNDATION Fieldbus Configurator (например, Emerson AMS Device Manager);
- Поддерживаемые функции:
  - Автоматическое обнаружение подключенных полевых устройств (plug-and-play);
  - Логирование событий коммуникации (ошибки сегмента, неисправности устройств);
  - Отправка предупреждений на HMI (при обрыве кабеля или падении уровня сигнала).
Механические и эксплуатационные параметры:
- Габариты: 105 × 155 × 35 мм (ширина × высота × глубина);
- Вес: 约 380 г;
- Тип монтажа: Врезной в шасси GE Mark VIe (стандартный слот);
- Температурный диапазон:
  - Рабочий диапазон: 0 °C до +60 °C — адаптирован к турбинным холлам;
  - Диапазон хранения: -40 °C до +85 °C;
- Требуемое питание: 5 В DC ±10%, 24 В DC ±15% (потребляемый ток ≤ 150 мА);
- Питание полевых устройств (опционально): 24 В DC (максимальный ток на сегмент ≤ 100 мА).

Преимущества и особенности GE UCSC H1 IS420UCSCH1A-B

GE UCSC H1 IS420UCSCH1A-B сочетает в себе уникальные преимущества, которые отличают его от аналогичных модулей Fieldbus:

Полная совместимость с FOUNDATION Fieldbus H1: GE UCSC H1 IS420UCSCH1A-B поддерживает все функции стандарта Fieldbus H1, включая передачу данных и диагностику. В теплоэлектростанции это позволяет подключить 32 интеллектуальных датчика температуры пара (по Fieldbus) к одному каналу модуля — инженеры получают не только измеренные данные, но и информацию о состоянии датчиков (например, износ сенсора), предотвращая внезапные отказы.
Два независимых канала для отказоустойчивости: Два изолированных канала H1 делают GE UCSC H1 IS420UCSCH1A-B подходящим для критических процессов. В газовой электростанции один канал подключен к датчикам давления газа, другой — к регулирующим клапанам; при сбое одного канала второй продолжает работать, поддерживая контроль над процессом и предотвращая остановку турбины.
Легкая интеграция с GE Mark VIe и полевыми устройствами: GE UCSC H1 IS420UCSCH1A-B автоматически синхронизируется с контроллером GE IS200AEADH4ADA при запуске, а подключенные Fieldbus-устройства обнаруживаются за 1–2 минуты. Инженеры через Proficy Machine Edition быстро настраивают “передачу данных с анализатора газа” или “команды к регулирующему клапану”, не требуя физического доступа к устройствам.
Устойчивость к промышленным помехам: Защита EMC класса EN 61000-6-4 и изоляция каналов делают GE UCSC H1 IS420UCSCH1A-B устойчивым к помехам от мощных турбин или генераторов. В гидроэлектростанции модуль продолжает стабильно передавать данные от датчиков уровня воды, даже при сильных электромагнитных воздействиях.

Примеры применения GE UCSC H1 IS420UCSCH1A-B

GE UCSC H1 IS420UCSCH1A-B находит широкое применение в системах GE Mark VIe:

Теплоэлектростанция (паровая турбина 600 МВт): В ТЭС GE UCSC H1 IS420UCSCH1A-B использует 2 канала H1: один подключен к 16 интеллектуальным датчикам температуры пара (Fieldbus H1), другой — к 8 регулирующим клапанам подачи топлива. Модуль передаёт данные о температуре за 0,5 с и команды к клапанам за 0,3 с, контроллер Mark VIe регулирует процесс в режиме реального времени, поддерживая стабильную мощность генератора.
Газовая электростанция (газовая турбина 250 МВт): В ГЭС GE UCSC H1 IS420UCSCH1A-B управляет связью с 20 анализаторами газа (по Fieldbus H1), которые измеряют состав выхлопных газов. Модуль передает данные о концентрации NOₓ и CO в контроллер, который корректирует подачу газа, обеспечивая соответствие экологическим нормам. При неисправности анализатора модуль отправляет сигнал предупреждения, инженеры устраняют неисправность без остановки турбины.
Гидроэлектростанция (гидрогенератор 100 МВт): В ГЭС GE UCSC H1 IS420UCSCH1A-B подключен к 12 датчикам уровня воды в водохранилище (Fieldbus H1). Модуль передаёт данные о уровне воды в контроллер, который регулирует работу шлюзовых клапанов — при снижении уровня ниже нормы клапаны открываются автоматически, восстанавливая запас воды и предотвращая остановку гидрогенератора.

Сравнение с конкурентами

GE UCSC H1 IS420UCSCH1A-B выгодно отличается от аналогичных модулей Fieldbus H1 от ведущих конкурентов (Emerson, Siemens):

Параметр сравнения	GE UCSC H1 IS420UCSCH1A-B	Аналог Emerson (Emerson 1756-FB3)	Аналог Siemens (Siemens CP 343-1 FB)
Количество каналов H1	2 (изолированные)	1 (не изолирован)	1 (не изолирован)
Максимальное количество устройств на сегмент	32	32	32
Длина сегмента	До 1900 м	До 1900 м	До 1000 м
Совместимость с DCS	GE Mark VIe	Emerson DeltaV	Siemens S7-300/400
Поддержка диагностики устройств	Полная (состояние сенсора, износ)	Частичная (только ошибки связи)	Частичная (только ошибки связи)

Рекомендации по выбору и предостережения

Предостережения

Не используйте с несовместимыми DCS или протоколами: GE UCSC H1 IS420UCSCH1A-B разработан для GE Mark VIe и FOUNDATION Fieldbus H1 — использование с Siemens S7 или PROFIBUS приведет к несовместимости и неработе модуля.
Следите за длиной и типом кабеля: Для сегментов H1 используйте витую пару AWG 22–24, длина не должна превышать 1900 м — превышение длины или использование некачественного кабеля снижает уровень сигнала и вызывает ошибки передачи.
Осуществляйте монтаж при отключенном питании: При установке или замене GE UCSC H1 IS420UCSCH1A-B отключите питание шасси Mark VIe и полевых устройств — это предотвращает электроудар и повреждение модуля или датчиков.
Регулярно проверяйте состояние сегментов: Каждый месяц проверяйте уровень сигнала и состояние подключенных устройств через Mark VIe Configuration Tool — обрыв кабеля или неисправность устройства должны устраняться немедленно, чтобы не нарушить процесс.

IS420UCSCH1A-B
