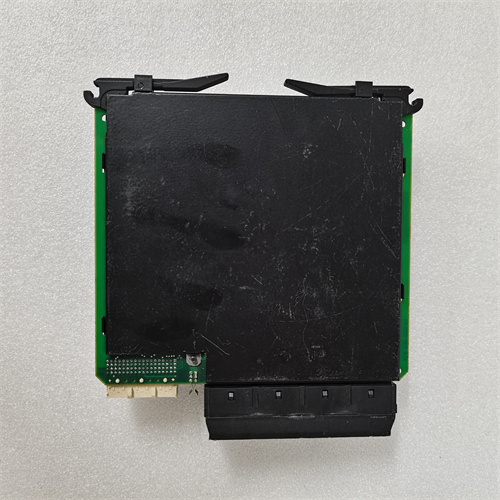

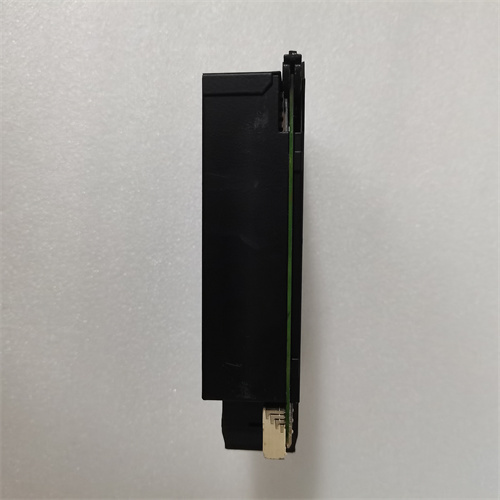

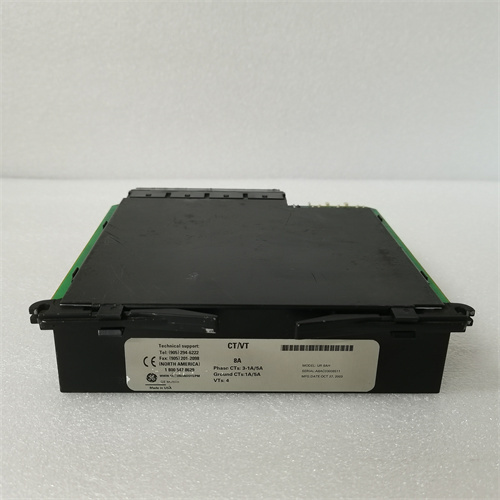

Основная информация о продукте: GE UR-SHA
В данной статье рассматривается высоконадежный защитный и регулирующий релей (СРЗ) от глобального лидера в сфере энергетической техники и автоматизации GE — GE UR-SHA (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]). Этот компонент относится к серии универсальных реле UR (Universal Relay) GE, предназначенных для защиты, контроля и мониторинга электроэнергетических объектов, включая трансформаторы, линии электропередач, генераторы, распределительные устройства и промышленные силовые установки. GE UR-SHA выполняет ключевые функции по выявлению нештатных режимов (короткие замыкания, перегрузки, несимметричные режимы), автоматическому отключению поврежденных участков и поддержанию стабильности работы энергетических систем, являясь критическим элементом для обеспечения безопасности и надежности энергоснабжения. Благодаря продвинутой микропроцессорной архитектуре и поддержке современных коммуникационных протоколов, он стал популярным выбором для модернизации и оснащения объектов энергетики и промышленности.
Описание продукта
GE UR-SHA (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) — это универсальный защитный и регулирующий релей, разработанный на основе высокопроизводительного микропроцессора для реализации комплексного набора функций защиты, контроля и автоматики. Его основная функция — непрерывный мониторинг параметров электроэнергии (ток, напряжение, частота, мощность), выявление нештатных ситуаций в соответствии с настроенными алгоритмами, формирование команд на отключение поврежденных элементов через выключательное оборудование, а также предоставление данных для мониторинга и анализа работы объекта.
Особого внимания заслуживает то, что GE UR-SHA оснащён расширенным набором защитных функций, адаптированных к различным типам электроэнергетических объектов — от распределительных трансформаторов до высоковольтных линий электропередач. Релей поддерживает гибкую конфигурацию параметров, позволяя инженерам подобрать оптимальные режимы защиты под конкретные технические особенности объекта. GE UR-SHA имеет встроенные коммуникационные интерфейсы и поддерживает промышленные протоколы (IEC 61850, Modbus TCP, DNP3), обеспечивая интеграцию с системами автоматического управления энергетическими объектами (SCADA, DCS) и дистанционное управление. Кроме того, релей оснащён функциями самодиагностики и логированием событий, что упрощает выявление причин нештатных ситуаций, обслуживание и снижение времени простоя. Как продукт GE, он соответствует международным стандартам энергетической техники (IEC 60255, IEEE C37.242), обеспечивая высокую надежность и точность работы в суровых энергетических условиях.
Технические параметры
- Модель: GE UR-SHA (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите])
- Тип продукта: Универсальный защитный и регулирующий релей для электроэнергетических объектов и промышленных силовых установок
Параметры мониторинга и защиты
- Типы защищаемых объектов: Трансформаторы, линии электропередач, генераторы, распределительные устройства, силовые кабели
- Основные защитные функции: Защита от коротких замыканий (включая раздельную защиту по фазам), защита от перегрузки, защита от несимметричных режимов (неоднородные нагрузки), защита от переvoliтажности/недовольтности, защита от частотных отклонений
- Параметры мониторинга: Ток (до 63 кА), напряжение (до 765 кВ), частота (45–65 Гц), активная/реактивная мощность, энергопотребление
- Точность измерений: ±0.2% для тока и напряжения, ±0.5% для мощности
- Время срабатывания реле: От 1 мс (для высокоскоростной защиты от коротких замыканий) до нескольких минут (для задержанной защиты от перегрузки)
Электрические и коммуникационные параметры
- Питание: 110/220 В DC или 110/220 В AC (двухпутное питание для повышения надежности)
- Потребляемая мощность: Типичное значение — 20 Вт, максимальное — 30 Вт
- Электромагнитная совместимость: Соответствует стандартам IEC 61000-4, IEEE C37.90.1
- Поддерживаемые протоколы: IEC 61850 (включая GOOSE, MMS), Modbus TCP, DNP3, IEC 60870-5-104
- Коммуникационные интерфейсы: 2 порта Ethernet (1 Гбит/с, RJ45), 1 порт RS-485, интерфейс USB (для локальной конфигурации)
Механические и эксплуатационные параметры
- Степень защиты: IP54 (для настенного монтажа) или IP20 (для панельного монтажа)
- Диапазон рабочих температур: -40°C – +70°C
- Диапазон температур хранения: -50°C – +85°C
- Относительная влажность: 5% – 95% (без конденсации)
- Габаритные размеры: 210 × 140 × 300 мм (ширина × высота × глубина)
- Масса: Примерно 2.5 кг
- Способ монтажа: Панельный или настенный монтаж
- Сертификаты: CE, UL, CSA, IEEE C37.242, IEC 60255
Преимущества и особенности
GE UR-SHA (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) имеет ряд ключевых преимуществ перед аналогами на рынке:
- Универсальность: Подходит для защиты различных типов электроэнергетических объектов, сокращая потребность в использовании нескольких специализированных реле.
- Высокая точность и скорость: Точность измерений ±0.2% и время срабатывания от 1 мс обеспечивают эффективную защиту даже в критических режимах.
- Современная коммуникация: Поддержка протокола IEC 61850 с функциями GOOSE обеспечивает интеграцию в современные цифровые энергетические системы.
- Гибкая конфигурация: Возможность настройки защитных функций и параметров под конкретные объекты повышает адаптивность реле.
- Отказоустойчивость: Двухпутное питание и функции самодиагностики гарантируют надежность работы в суровых условиях.
- Легкость в эксплуатации: Локальный интерфейс с дисплеем и программное обеспечение GE для дистанционной конфигурации упрощают настройку и мониторинг.
Области применения и кейсы
- Энергетические системы (Распределительные сети): В городской распределительной сети электроэнергии GE UR-SHA защищает распределительные трансформаторы от коротких замыканий и перегрузок. Релей мониторит ток и напряжение на входе и выходе трансформатора, при выявлении нештатного режима быстро формирует команду на отключение трансформатора через вакуумный выключатель, предотвращая его повреждение и минимизируя зону отключения энергоснабжения. Данные о работе трансформатора передаются в центральную SCADA-систему для анализа и планирования технического обслуживания.
- Промышленность (Металлургический завод): В сталелитейном заводе релей защищает силовые кабели и распределительные устройства, питающие электроплавильные печи. GE UR-SHA выявляет несимметричные токи, возникающие при неравномерной работе электродов, и регулирует нагрузку или отключает поврежденный участок, предотвращая пожары и разрушение оборудования. Поддержка протокола IEC 61850 позволяет интегрировать релей в заводскую DCS-систему, обеспечивая централизованное управление всеми силовыми объектами.
- Генераторные станции (Газовые электростанции): На газовой электростанции GE UR-SHA защищает синхронные генераторы от частотных отклонений и переvoliтажности при изменении нагрузки. Релей взаимодействует с регулятором возбуждения, корректируя параметры работы генератора для поддержания стабильности частоты и напряжения, а при критических отклонениях автоматически отключает генератор от сети, защищая его от разрушения.
- Коммерческие объекты (Большие торговые центры): В крупном торговом центре релей защищает внутреннюю электросеть от коротких замыканий и перегрузок, возникающих при работе большого количества холодильных, кондиционерных и торговых оборудования. GE UR-SHA логирует все события, что помогает техническому персоналу быстро локализовать причину нештатного режима и восстановить энергоснабжение.
Сравнение с конкурентами
GE UR-SHA (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) сравнивается с двумя ведущими аналогами на рынке — реле Siemens 7SJ80 и реле ABB REL670. Основные различия представлены ниже:
| Параметр | GE UR-SHA | Siemens 7SJ80 | ABB REL670 |
|---|---|---|---|
| Основные защитные функции | Комплексный набор (для трансформаторов, линий, генераторов) | Специализированный (преимущественно для линий и трансформаторов) | Комплексный набор (для различных объектов) |
| Точность измерений | ±0.2% (ток/напряжение) | ±0.3% (ток/напряжение) | ±0.2% (ток/напряжение) |
| Поддержка протокола IEC 61850 | Полная (GOOSE, MMS) | Ограниченная (базовые функции) | Полная (GOOSE, MMS) |
| Время срабатывания | От 1 мс | От 2 мс | От 1 мс |
| Совместимость с системами | GE Grid Solutions, сторонние SCADA/DCS | Siemens TIA Portal, сторонние SCADA/DCS | ABB 800xA, сторонние SCADA/DCS |
Из сравнения видно, что GE UR-SHA конкурирует на равных с лидерами рынка по точности измерений и времени срабатывания, а его полная поддержка протокола IEC 61850 делает его привлекательным для современных цифровых энергетических систем. В отличие от Siemens 7SJ80, он предлагает более универсальное применение для различных типов объектов, что сокращает затраты на оборудование. Основное преимущество — оптимальное сочетание функциональности, надежности и интеграции с современными коммуникационными стандартами, а также поддержка توسط экосистемы GE Grid Solutions.
Советы по выбору и меры предосторожности
Советы по выбору
- Тип защищаемого объекта: Если вам нужно защитить несколько типов электроэнергетических объектов (трансформаторы, линии, генераторы) с помощью одного устройства, GE UR-SHA является оптимальным выбором благодаря своей универсальности.
- Требования к коммуникации: Для интеграции в цифровые энергетические системы с поддержкой протокола IEC 61850 (в том числе с использованием GOOSE для высокоскоростной передачи сигналов) релей полностью соответствует требованиям.
- Уровень надежности: Для критических объектов (генераторные станции, крупные промышленные установки) двукратное питание и функции самодиагностики реле обеспечивают высокую отказоустойчивость.
Меры предосторожности
- Правильная установка и конфигурация: Монтируйте релей в соответствии с технической документацией GE, соблюдая правила подключения к измерительным трансформаторам (ТТ, ТН) и выключательному оборудованию. Используйте специализированное программное обеспечение GE для настройки защитных функций и параметров, исходя из технических особенностей защищаемого объекта.
- Проверка перед запуском: Перед введением в эксплуатацию проведите комплексное тестирование реле с использованием эталонного оборудования для проверки точности измерений и правильности срабатывания защитных функций.
- Регулярное обслуживание: Периодически проверяйте состояние реле, включая контакты соединений, панель управления и коммуникационные линии. Обновляйте прошивку реле до актуальных версий в соответствии с рекомендациями GE, а также архивируйте логи событий для последующего анализа.
- Защита от внешних факторов: Устанавливайте релей в защищенном шкафу, защищённом от пыли, влаги, вибраций и прямого солнечного света. Обеспечьте стабильность питания и используйте фильтры электромагнитных помех для коммуникационных линий.
- Использование оригинальных комплектующих: При ремонте или замене компонентов (кабели, адаптеры, программное обеспечение) используйте только оригинальные запчасти и лицензионное ПО GE, чтобы сохранить производственные характеристики и уровень защиты реле.
