Описание

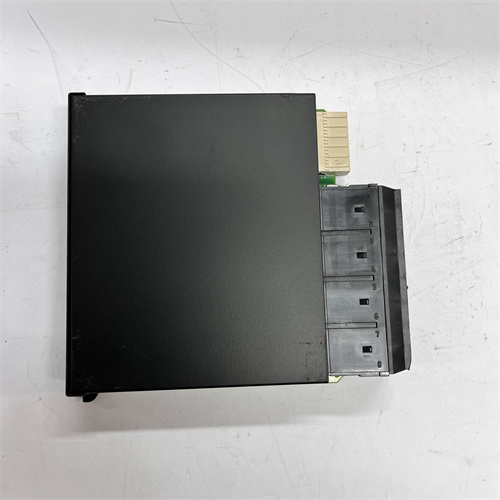

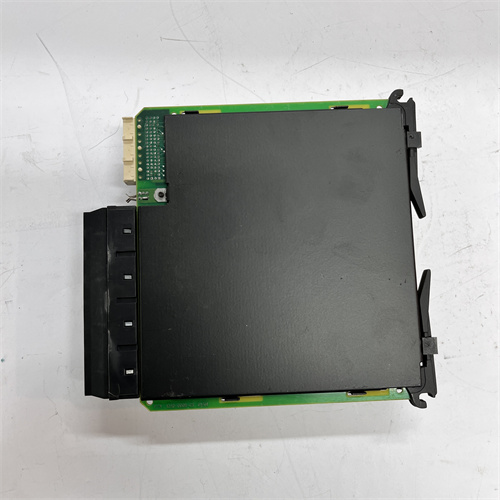

Общая характеристика продукта: GE UR6DH
Технические параметры GE UR6DH
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Релей защиты и контроля электроэнергетических сетей, серии GE Multilin UR Series |
| Основные функции защиты | • Защита от коротких замыканий (фазные, междуфазные, земные)
• Защита от перегрева (температура масла/обмоток) • Защита от замагничивания трансформатора • Защита от отклонения напряжения/тока • Алгоритмы: дифференциальная защита, защита по току и напряжению |
| Параметры измерения | • Ток: 0–63 кА (через ТТ), разрешение 16 бит, погрешность ±0.5%
• Напряжение: 0–690 В ( phase-phase), разрешение 16 бит, погрешность ±0.2% • Температура: -40 °C – +125 °C (через Pt100), погрешность ±0.5 °C • Скорость реакции: ≤1 цикл сети (0.02 секунды при 50 Гц) |
| Входы/Выходы | • Цифровые входы: 16×DI (24 В DC, изолированные)
• Цифровые выходы: 8×DO (релейные контакты, 250 В АС/30 В DC, 5 А) • Аналоговые входы: 8×AI (4–20 мА, изолированные) • Аналоговые выходы: 4×AO (4–20 мА) |
| Связь | • Протоколы: IEC 61850 (MMS/GOOSE/SV), Modbus TCP/RTU, DNP3.0
• Интерфейсы: 2×Ethernet (RJ45, 10/100/1000 Мбит/с), 1×RS485 • Синхронизация времени: IEEE 1588 PTP (v2), SNTP |
| Эксплуатационные параметры | • Рабочая температура: -25 °C – +70 °C
• Влажность: 5% – 95% (без конденсации) • Питание: 85–265 В АС / 110–370 В DC • Потребляемая мощность: ≤30 Вт • Класс защиты: IP40 (IEC 60529) • Корпус: 19” rack-mount, 3U |
| Сертификации | CE, UL 508, IEEE C37.20.1, IEC 60255, ATEX (опционально для опасных зон) |
Преимущества и особенности GE UR6DH
-
Широкий набор функций защиты и высокая скорость реакции
Поддержка множества алгоритмов защиты (дифференциальная, от коротких замыканий, перегрева) делает GE UR6DH универсальным для защиты различных электроустановок (трансформаторы, генераторы, линии). Скорость реакции ≤1 цикла сети гарантирует минимальное время воздействия аварийного тока на оборудование, предотвращая его повреждение.
-
Совместимость с системами GE и открытые стандарты
Полная интеграция с оборудованием GE (GE CT1000, GE VT2000) и системой GE Grid Solutions упрощает внедрение и обслуживание. Поддержка протокола IEC 61850 (стандарт для цифровых субстанций) позволяет интегрировать GE UR6DH в современные цифровые электросети, обеспечивая совместимость с оборудованием других брендов.
-
Устойчивость в суровых условиях и надежность
Работа в диапазоне температур -25 °C – +70 °C, защита от электромагнитных помех (EN 61000-6-2, уровень 3) и изолированные входы/выходы гарантируют стабильность работы в тяжелых промышленных условиях (ТЭЦ, металлургические цеха, распределительные субстанции). Высокая МТБФ (Mean Time Between Failures) — более 100 000 часов — подтверждает надежность устройства.
-
Удобство мониторинга и анализа
Цветной LCD-дисплей и событийное логирование (с точностью до 1 мс) позволяют операторам быстро отслеживать состояние оборудования и анализировать аварии. Связь через Ethernet позволяет дистанционное управление и настройку реле, что сокращает время технического обслуживания и поездки инженеров на объекты.
Примеры применения GE UR6DH
-
Энергетика: Защита силовых трансформаторов в ТЭЦ
В ТЭЦ с мощностью 500 МВт 4 реле GE UR6DH защищают 4 силовых трансформатора 110/10 кВ (50 МВА каждый). Каждый релей контролирует токи (через GE CT1000), напряжения (через GE VT2000) и температуру масла трансформатора. При аварии «зависание коммутационной аппаратуры» в одной из обмоток ток увеличился до 8×номинального — GE UR6DH сработал за 0.02 секунды, отключив трансформатор. Логирование событий помогло выявить неисправность в контактах выключателя, которая была устранена за 2 часа. Без реле повреждение трансформатора привело бы к простою ТЭЦ на 24 часа и потерям электроэнергии на сумму 1.2 млн долларов.
-
Промышленность: Контроль распределительных щитов в металлургическом заводе
В металлургическом заводе GE UR6DH установлен в главном распределительном щите, защищающем электроснабжение прокатных станков (общая мощность 20 МВА). Релей контролирует фазные токи и напряжения в сети 10 кВ — при перегрузке сети (ток превышает 120% номинального) он отправляет сигнал в контроллер производственного процесса, который снижает нагрузку на станки. При коротком замыкании в кабеле к прокатному станку GE UR6DH отключает поврежденный участок за 0.03 секунды, сохранив остальные линии электроснабжения. Это снизило время простоя завода из-за электротехнических аварий на 70%.
-
Электросети: Защита линий передачи электроэнергии
В региональной электросети GE UR6DH защищает линию передачи электроэнергии 35 кВ (длина 20 км). Релей контролирует токи и напряжения на обеих концах линии через связь IEC 61850 с реле на соседней субстанции. При повреждении линии (например, падение дерева на провод) GE UR6DH определяет место аварии с точностью до 1 км и отключает линию за 0.02 секунды. Дистанционное управление через GE Grid Solutions позволяет операторам быстро восстановить подачу электроэнергии через резервные линии, минимизируя простоя для потребителей (до 15 минут вместо 2 часов).
Сравнение с конкурентами
| Параметр | GE UR6DH | Siemens SIPROTEC 7SJ80 | ABB REF615 |
|---|---|---|---|
| Основные функции защиты | Дифференциальная, от КЗ, перегрева, замагничивания | Дифференциальная, от КЗ, перегрева | Дифференциальная, от КЗ, перегрева, стабильности |
| Скорость реакции | ≤1 цикл (0.02 с при 50 Гц) | ≤1 цикл (0.02 с при 50 Гц) | ≤1 цикл (0.02 с при 50 Гц) |
| Протоколы связи | IEC 61850, Modbus TCP/RTU, DNP3.0 | IEC 61850, Profinet, Modbus TCP | IEC 61850, Modbus TCP/RTU, Profinet |
| Логирование событий | Точность 1 мс, хранение 10 000 событий | Точность 1 мс, хранение 5 000 событий | Точность 1 мс, хранение 8 000 событий |
| Совместимость | GE CT1000, VT2000, Grid Solutions | Siemens SICAM, ET 200SP | ABB Relion, Ability Energy Manager |
| Корпус | 19” rack-mount (3U) | Panel-mount / rack-mount (2U) | Panel-mount / rack-mount (2U) |
Рекомендации по выбору и мерам предосторожности
-
Рекомендации по выбору: Используйте GE UR6DH если:
- Требуется многофункциональное реле защиты для силовых трансформаторов, генераторов или линий электропередачи в энергетике, промышленности или распределительных сетях — особенно если вы уже используете оборудование GE (GE CT1000, GE Grid Solutions).
- Важна высокая скорость реакции (≤1 цикл) и надежное логирование событий — для предотвращения повреждения дорогого оборудования и анализа причин аварий.
- Нуждаетесь в интеграции с цифровыми системами (IEC 61850) — для создания современных цифровых субстанций или распределительных сетей.
-
Меры предосторожности:
- При установке GE UR6DH убедитесь, что трансформаторы тока (ТТ) и напряжения (ТН) соответствуют номинальным параметрам реле (например, ТТ с коэффициентом трансформации 2000/5 А для токов до 20 кА) — несоответствие приведет к ошибкам в измерении и ложным срабатываниям.
- Не эксплуатируйте реле за пределами технических параметров (температура, влажность) — перегрев или конденсация могут повредить электронику и снизить надежность защиты.
- Регулярно обновляйте прошивку GE UR6DH через официальный портал GE — обновления исправляют ошибки, расширяют функциональность и повышают безопасность работы.
- Тестируйте алгоритмы защиты реле раз в 6 месяцев (согласно стандарту IEEE C37.20.1) — это гарантирует, что реле сработает исправно при реальной аварии. Используйте специализированное тестовое оборудование (например, GE Multilin Test
