Описание
Общее описание продукта

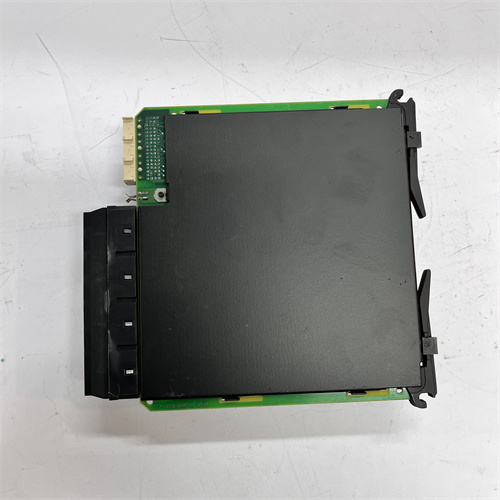

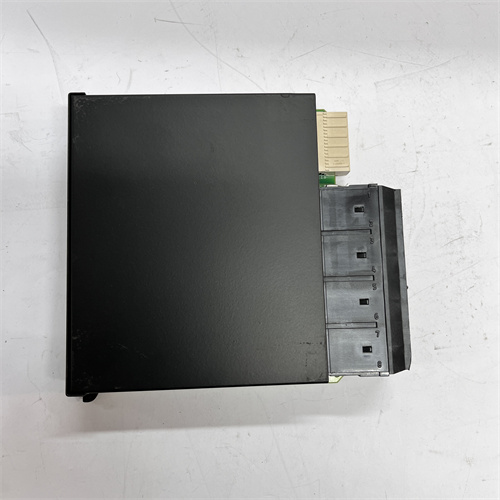

Основным объектом рассмотрения — GE UR6DH (ссылка на продукт: [вставить ссылку]). Это промышленный релей защиты и контроля компании GE Grid Solutions (лидер в области оборудования для энергетических сетей), разработанный для защиты и управления средне압ными и высоковольтными линиями электропередач, трансформаторами и распределительными устройствами — широко используемыми в электростанциях, трансформаторных подстанциях 35–220 кВ и распределительных сетях электроэнергии. GE UR6DH сочетает в себе функции защиты (от коротких замыканий, перегрузок, несимметричных режимов) и контроля (удаленное управление разъемными устройствами, логирование событий), обеспечивая высокую надежность и безопасность работы энергетических объектов в условиях суровой эксплуатации (электромагнитные помехи, перепады напряжения, низкие температуры). Благодаря модульности, поддержке современных протоколов коммуникации и сертификации по международным стандартам энергетики, GE UR6DH стал ключевым компонентом в проектах, где отказ оборудования может привести к широкомасштабным отключениям электроэнергии. Особенно ценной является его совместимость с системами управления энергетическими сетями GE и сторонними DCS, что делает релей идеальным для модернизации устаревших защитных устройств и создания новых безопасных систем.
Технические параметры продукта
- Тип устройства: Релей защиты и контроля для энергетических сетей (модульный дизайн)
- Назначение: Защита и управление линиями электропередач, трансформаторами, распределительными трансформаторами (35–220 кВ)
- Функции защиты:
- Основные функции: Защита от трехфазных, двухфазных и однофазных коротких замыканий (дистанционная защита по току и напряжению), защита от перегрузки (с задержкой), защита от несимметричных режимов (неравное напряжение, неравный ток), защита от потерь фаз
- Дополнительные функции: Защита от ferroresonance (железный резонанс), контроль частоты и напряжения, защита от пусковых токов трансформаторов
- Функции контроля:
- Управление: Удаленное и локальное управление разъемными устройствами (выключатели, разрядники), программное логическое управление (PLC-функции)
- Мониторинг: Измерение тока, напряжения, мощности (активной, реактивной), частоты, энергопотребления
- Логирование: Запись событий защиты (последние 2000 записей), регистрация параметров режима (последние 100 циклов), сохранение волн тока и напряжения при авариях
- Коммуникационные интерфейсы:
- Основные протоколы: IEC 61850 (MMS, GOOSE, SV — стандарты коммуникации в энергетике), Modbus TCP/IP, DNP3.0
- Дополнительные протоколы: IEC 60870-5-103 (для связи с верхними системами), Profinet IO (опционально)
- Интерфейсы: 2 Ethernet-порта (10/100/1000 Мбит/с, RJ45), 1 RS485-порт (для локальной настройки)
- Электрические характеристики:
- Питание: Двухканальное питание 110/220 В DC ±10% (для повышенной надежности), потребляемая мощность ≤ 25 Вт
- Входы для измерительных трансформаторов (ТТ и ТН):
- Токовые входы: 5 А или 1 А (настраиваемые)
- Напряжностные входы: 100 В (фазное напряжение), 100/√3 В (линейное напряжение)
- Выходы управления: 8 дискретных выходов (релейные контакты, 250 В AC / 30 В DC, максимальный ток 5 А на выход)
- Класс безопасности: Согласно IEC 61508 SIL 3 (для систем с высокими требованиями к безопасности), IEC 60255 (стандарты реле защиты), IEEE C37.238 (стандарт для цифровых реле)
- Операционные условия:
- Рабочая температура: от -40 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5/8 (для энергетических объектов)
- Габаритные размеры: 240 мм × 360 мм × 180 мм (модульный корпус для панельного монтажа)
- Класс защиты: IP54 (защита от пыли и струй воды — подходит для установки в шкафах открытых подстанций)
- Монтаж: Панельное монтирование (в стандартные распределительные щиты) или стойковое монтирование
- Дополнительные функции: LCD-дисплей 4,3 дюйма (для локальной настройки и мониторинга), LED-индикаторы состояния и аварий, онлайн-диагностика через ПО GE EnerVista UR Setup, защита от статического разряда (ESD ±15 кВ), сертификации CE, UL, IEC 61850-3 и ISO 9001
Преимущества и особенности
- Высокий класс безопасности SIL 3 для критических объектов: Сертификация по IEC 61508 SIL 3 делает GE UR6DH подходящим для защиты ключевых элементов энергетических сетей (например, трансформаторы главного напряжения 110 кВ), где отказ защиты может привести к катастрофическим последствиям. Модульная архитектура с дублированием критических цепей гарантирует отказоустойчивость даже при неисправности отдельных компонентов.
- Современные протоколы коммуникации и интеграция: Поддержка IEC 61850 (в том числе GOOSE для передачи сигналов аварии за ≤ 3 мс) позволяет GE UR6DH интегрироваться с системами управления энергетическими сетями (например, GE Grid Solutions Energy Management System) и сторонними DCS (Siemens PCS 7, ABB 800xA). Это обеспечивает удаленное управление и мониторинг реле в режиме реального времени, упрощая эксплуатацию распределенных подстанций.
- Многофункциональность и модульность: Комбинация функций защиты и контроля в одном устройстве заменяет несколько специализированных реле, оптимизируя место в шкафу и снижая затраты. Модульный дизайн GE UR6DH позволяет расширять функциональность (добавлять модули дополнительной защиты или коммуникации) без замены основного корпуса — актуально для модернизации старых подстанций.
- Устойчивость в экстремальных условиях энергетики: Работа в диапазоне температур -40 °C до +70 °C и класс защиты IP54 делают GE UR6DH подходящим для эксплуатации на северных подстанциях (низкие зимние температуры) и в регионах с высокой влажностью (на морских платформах). Устойчивость к электромагнитным помехам гарантирует стабильность работы вблизи мощных трансформаторов и генераторов.
- Простота диагностики и логирование: LCD-дисплей и LED-индикаторы позволяют операторам локально отслеживать состояние реле и причину аварий без подключения ПО. Логирование событий и волн тока/напряжения помогает анализировать причины нештатных режимов (например, причина короткого замыкания на линии), сокращая время восстановления сети.
Случаи применения в отраслях
- Энергетика (трансформаторные подстанции 110 кВ): GE UR6DH установлен для защиты линии электропередачи 110 кВ и трансформатора тока, интегрируясь с системой управления энергетическими сетями GE. Релей защищает линию от трехфазных коротких замыканий (активирует выключатель за 0,1 с) и от перегрузки (с задержкой 5 с), а также передает данные о состоянии линии (ток, напряжение, количество аварий) в центральный контроллер через IEC 61850.
- Газовые электростанции (вспомогательные системы 35 кВ): Релей защищает распределительные трансформаторы 35 кВ, обеспечивая защиту от несимметричных режимов и ferroresonance. GE UR6DH управляет разрядниками трансформаторов через дискретные выходы и передает сигналы аварии в DCS Siemens PCS 7 через Modbus TCP/IP, предотвращая повреждение трансформаторов при нештатных режимах.
- Распределительные сети электроэнергии (подстанции 35 кВ): GE UR6DH защищает несколько линий электропередачи 35 кВ, используя модули дополнительной защиты. Релей логирует все события (последние 2000 записей) и передает агрегированные данные в центральную систему мониторинга через DNP3.0, позволяя операторам оптимизировать управление нагрузкой на сеть.
- Атомные электростанции (вспомогательные системы 6 кВ): Релей защищает вспомогательные трансформаторы и линии электропередачи 6 кВ, соответствуюя требованиям SIL 3. GE UR6DH работает в условиях высокой радиационной нагрузки и перепадов температур, а двойное питание гарантирует его работу даже при отключении одного источника энергии.
Сравнение с конкурентами
В таблице ниже представлено сравнение GE UR6DH с аналогичными реле защиты и контроля:
| Параметр | GE UR6DH | Siemens Siprotec 7SJ80 | ABB REL670 |
|---|---|---|---|
| Класс безопасности | IEC 61508 SIL 3 | IEC 61508 SIL 3 | IEC 61508 SIL 3 |
| Поддерживаемые протоколы | IEC 61850, Modbus, DNP3 | IEC 61850, Modbus, Profinet | IEC 61850, Modbus, DNP3 |
| Мощность защиты | 35–220 кВ | 1–245 кВ | 1–420 кВ |
| Количество выходов | 8 (релейные) | 8 (релейные) | 12 (релейные) |
| Совместимость с системами | GE Grid EMS, сторонние DCS | Siemens PCS 7, Grid Automation | ABB 800xA, Network Manager |
| Цена (примерная) | Высокая | Высокая | Высокая |
Ключевые различия: GE UR6DH выделяется оптимальной мощностью защиты (35–220 кВ) для средне압ных и средневысоковольтных сетей и глубокой интеграцией с системами GE Grid Solutions по сравнению с аналогами. Siemens Siprotec 7SJ80 имеет более широкий диапазон мощности, но менее адаптирован к системам GE, а ABB REL670 — больше выходов, но более сложную настройку. Для проектов с оборудованием GE и требованиями к защите сетей 35–220 кВ GE UR6DH является неоспоримым выбором.
Советы по выбору
- Определите напряжностный класс и тип защищаемого оборудования: GE UR6DH идеально подходит для защиты линий и трансформаторов 35–220 кВ. Для низковольтных сетей (< 35 кВ) выбирайте модели GE UR6DJ, а для высоковольтных (> 220 кВ) — GE UR6EH.
- Проверьте требуемые протоколы коммуникации: Если нужно интеграцию с системой GE Grid EMS, поддержка IEC 61850 делает GE UR6DH предпочтительным выбором. Для проектов с Siemens PCS 7 можно рассмотреть Siemens Siprotec 7SJ80 (поддержка Profinet).
- Учтите условия эксплуатации: В регионах с температурой < -30 °C или влажностью > 90% стабильность GE UR6DH (-40 °C до +70 °C, IP54) гарантирует надежность. Для экстремальных условий (например, пустынные регионы с песчаными бурями) дополнительно установите защитные кожухи.
- Оцените требования к классу безопасности: Для критических объектов (атомные электростанции, главные трансформаторные подстанции) класс SIL 3 GE UR6DH полностью удовлетворяет стандартам. Для менее критических систем (распределительные подстанции 35 кВ) можно рассмотреть модели SIL 2.
Меры предосторожности
- Настраивайте релей через официальное ПО: Используйте только ПО GE EnerVista UR Setup для конфигурации функций защиты и параметров — несанкционированное ПО может привести к нестабильной работе GE UR6DH и неправильному срабатыванию защиты.
- Отключите питание при обслуживании: Перед заменой модулей или обновлением прошивки отключите оба источника питания и установите запрещающие знаки — несанкционированное обслуживание при активной работе может привести к ложному отключению оборудования и отключениям электроэнергии.
- Регулярно проверяйте и калибруйте: Каждый год выполняйте калибровку через специализированное оборудование GE или авторизованный сервисный центр — это компенсирует дрейф измерительных цепей и сохраняет точность срабатывания защиты. Проверяйте логи событий для выявления скрытых неисправностей.
- Используйте сертифицированные кабели: Для подключения к измерительным трансформаторам и коммуникационным сетям используйте кабели класса 1E (для энергетических объектов), подключая экраны к земле с одной стороны — это увеличивает устойчивость к электромагнитным помехам.
- Обновляйте прошивку регулярно: Скачивайте актуальные версии прошивки с официального сайта GE Grid Solutions — обновления исправляют ошибки в алгоритмах защиты, улучшают совместимость с протоколами и добавляют новые функции, критические для безопасности энергетических сетей.
UR6DH
