GE UR7CH

Обзор контроллера управления резервированием (переключением) GE UR7CH

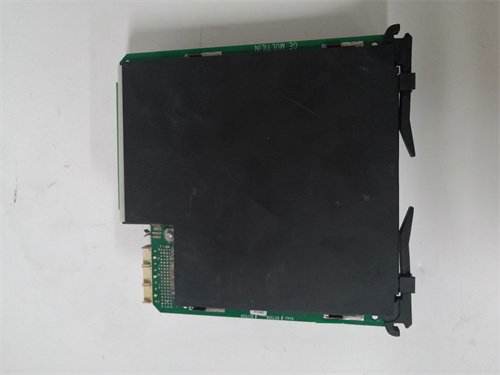

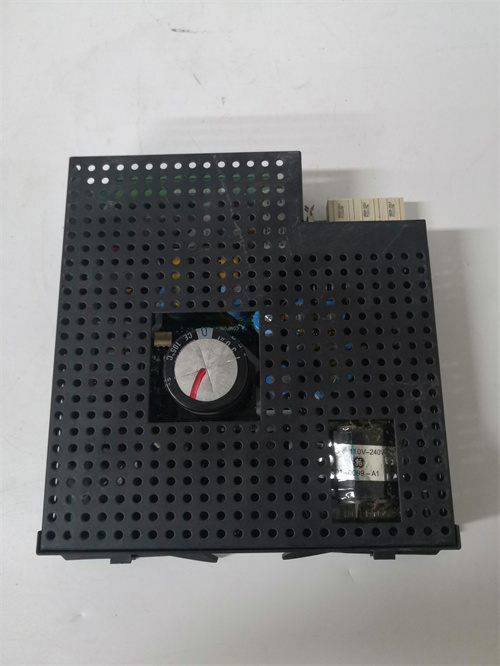

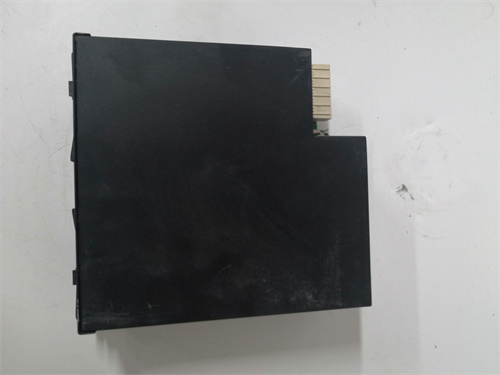

Продукт: GE UR7CH
Это устройство является узкоспециализированным контроллером для систем электроснабжения, а не универсальным модулем ПЛК. GE UR7CH представляет собой многофункциональный контроллер управления резервированием (переключением) источников питания, входящий в серию устройств релейной защиты и управления Multilin UR. Его ключевая задача — автоматическое или ручное переключение нагрузки между двумя или более источниками электроэнергии (например, основным и резервным вводом, генератором) в соответствии с запрограммированной логикой, обеспечивая непрерывность электроснабжения критически важного оборудования.

Ключевые параметры и характеристики:

• Тип устройства: Контроллер автоматического переключения источников (Automatic Transfer Scheme Controller – ATSC) или контроллер управления переключением.
• Основная функция: Логика управления переключением между источниками питания (например, Сеть 1 и Сеть 2, или Сеть и Генератор) на основе контроля их состояния (наличие напряжения, частота, приоритет).
• Контролируемые параметры: Напряжение (3-фазное и междуфазное), частота, последовательность фаз всех подключенных источников.
• Программируемая логика: Гибкая настройка сценариев переключения:
  • Автоматическое переключение при пропадании основного источника.
  • Возврат на основной источник при восстановлении его параметров (с выдержкой времени).
  • Запрет на обратное переключение.
  • Логика тестирования резервного источника (генератора) без перевода нагрузки.
  • Контроль синхронизации для переключения на включенный резервный источник.
• Входы/Выходы: Дискретные входы для внешних сигналов (команды, блокировки) и мощные релейные выходы для непосредственного управления силовыми выключателями или контакторами.
• Интерфейсы связи: Поддержка промышленных протоколов (Modbus, DNP3, IEC 61850) через последовательные порты и/или Ethernet для интеграции в АСУ ТП и диспетчеризации.
• Отображение и управление: Локальный дисплей (ЖК) с кнопками для просмотра параметров, ручного управления и конфигурации.

Преимущества и отличительные особенности:

• Готовая логика безопасности: Контроллер UR7CH предоставляет предварительно запрограммированные и проверенные логические схемы переключения, которые соответствуют отраслевым стандартам (IEEE, МЭК), что избавляет от необходимости программировать сложную логику на универсальном ПЛК с риском ошибок.
• Высокая надежность и скорость: Как специализированное устройство, оно обеспечивает быстрое и надежное срабатывание (десятки миллисекунд), критически важное для бесперебойной работы ответственных потребителей (ЦОДы, больницы, производственные линии).
• Расширенный контроль параметров сети: В отличие от простых реле контроля напряжения, UR7CH анализирует все три фазы, частоту, чередование фаз и симметрию, предотвращая переключение на некачественный или неподготовленный источник.
• Гибкость настройки: Позволяет реализовать сложные схемы с приоритетами, задержками, проверкой синхронизации и ручными режимами, адаптируясь к конкретным требованиям объекта.
• Диагностика и информация: Устройство предоставляет подробную информацию о состоянии источников, истории операций и причинах срабатываний, что облегчает эксплуатацию и поиск неисправностей.
• Интеграция в систему: GE UR7CH легко встраивается в современные цифровые системы управления подстанциями и распределительными сетями благодаря поддержке стандартных протоколов связи.

Применение в различных отраслях промышленности:

• Критическая инфраструктура: Системы аварийного электроснабжения в больницах, аэропортах, центрах обработки данных, телекоммуникационных узлах.
• Промышленные предприятия: Обеспечение бесперебойного питания для непрерывных технологических процессов (химия, нефтегаз, металлургия), где остановка приводит к большим потерям.
• Коммерческие здания и объекты: Управление переключением между городской сетью и дизель-генераторными установками (ДГУ).
• Энергетика: Управление секционированием и резервированием на распределительных подстанциях.

Сравнение с аналогами других производителей и решениями на базе ПЛК:
Контроллер GE UR7CH конкурирует со специализированными устройствами АВР (Автоматического Ввода Резерва) от производителей вроде ABB, Schneider Electric, Siemens. По сравнению с реализацией логики АВР на универсальном промышленном контроллере (ПЛК), UR7CH предлагает следующие преимущества: сертифицированная и отлаженная логика, встроенные алгоритмы измерения и контроля параметров сети, готовые силовые выходы для управления выключателями, более высокая скорость отклика и фокус на безопасности. Решение на ПЛК требует дополнительного программирования, модулей ввода-вывода и может быть менее надежным.

Рекомендации по выбору и важные замечания:

1. Анализ схемы электроснабжения: Чётко определите топологию (два ввода, ввод+генератор, три ввода), типы коммутационных аппаратов (выключатели, контакторы), необходимость проверки синхронизации и требуемые временные выдержки.
2. Согласование с защитами: Логика UR7CH должна быть согласована с уставками релейной защиты линий и источников, чтобы избежать ложных или противоречивых действий. Часто требуется координация с другими устройствами серии UR.
3. Проверка номиналов входов/выходов: Убедитесь, что дискретные входы по напряжению и току, а также релейные выходы UR7CH соответствуют параметрам цепей управления силовыми выключателями и сигнализации.
4. Настройка и программирование: Конфигурация выполняется с помощью специализированного программного обеспечения GE (EnerVista UR Setup). Требуется инженер с опытом работы с устройствами релейной защиты и знаниями в области электроснабжения.
5. Испытания и ввод в эксплуатацию: Обязательно проводятся комплексные функциональные испытания (с имитацией отказов источников) для проверки корректности работы всей схемы с участием контроллера GE UR7CH перед подключением к реальной нагрузке.
6. Документация и безопасность: Все работы должны выполняться в соответствии с руководством по эксплуатации и правилами электробезопасности. Схемы управления должны быть проверены на отсутствие «борьбы» источников (одновременное включение). Рассмотрите необходимость механической блокировки между выключателями в дополнение к электрической логике контроллера.
