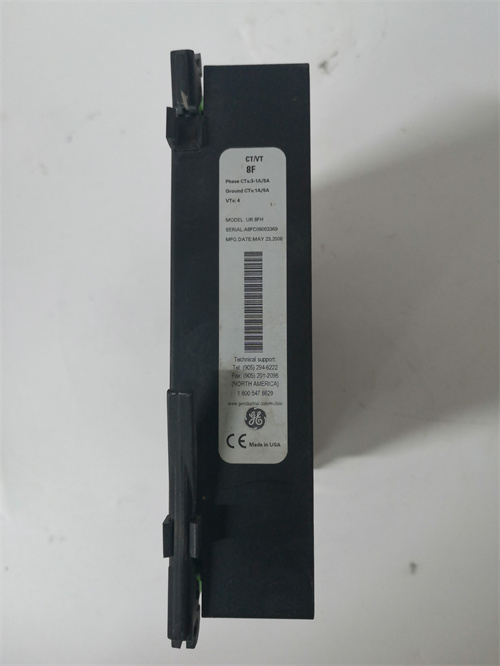

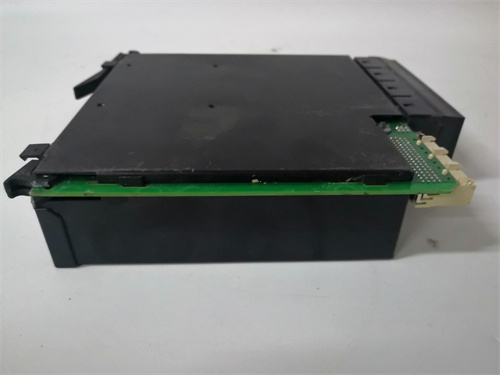

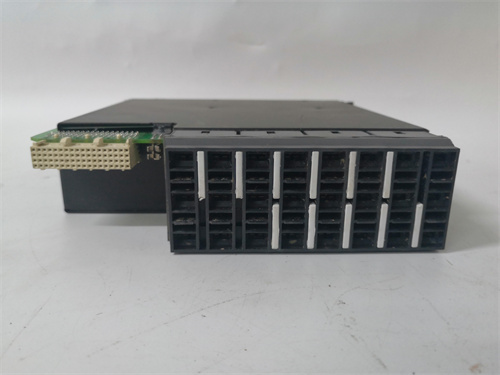

GE UR8FH

Описание

Продукт: GE UR8FH

Ссылка на продукт: GE UR8FH (Примечание: UR8FH относится к серии устройств UR (Universal Relay), ссылка ведет на общую страницу семейства продуктов.)

Описание продукта
Многофункциональное устройство релейной защиты GE UR8FH представляет собой модульное микропроцессорное реле из семейства UR (Universal Relay), предназначенное для комплексной защиты, управления и мониторинга воздушных линий электропередачи (ВЛ) и кабельных линий. Данное устройство объединяет в одном корпусе широкий спектр функций, необходимых для надежной защиты фидеров распределительных сетей. Основное назначение GE UR8FH — быстрое и селективное отключение поврежденного участка сети при коротких замыканиях (однофазных, междуфазных) с использованием дистанционных и токовых защит. Конструкция устройства является модульной, что позволяет гибко конфигурировать его под конкретные задачи проекта.

Параметры продукта

• Тип: Многофункциональное микропроцессорное устройство релейной защиты фидера (линии).
• Основные функции защиты:
  • Дистанционная защита (ДЗ): Основная ступенчатая защита с несколькими зонами. Обнаруживает повреждения по измерению полного сопротивления (Z) линии.
  • Направленная токовая защита: Максимальная токовая отсечка (МТО) и токовая отсечка нулевой последовательности (ТЗНП) для быстрого отключения близких коротких замыканий.
  • Автоматическое повторное включение (АПВ): Функция многократного АПВ (до 4-х попыток) для воздушных линий.
  • Защита от замыканий на землю: Чувствительная направленная или ненаправленная защита от замыканий на землю.
• Измерения и мониторинг: Измерение токов, напряжений, мощности, частоты, импеданса. Регистрация осциллограмм (COMTRADE), ведение журнала событий (Sequence of Events – SOE).
• Модульность: Конструкция UR8FH состоит из базового модуля (CPU) и сменных плат ввода-вывода (I/O boards), что позволяет выбирать нужное количество аналоговых входов (цепей тока/напряжения) и дискретных выходов (реле).
• Коммуникационные интерфейсы: Поддержка стандартных протоколов: Modbus, DNP3.0, IEC 61850 (GOOSE, MMS) для интеграции в цифровые подстанции.
• Дисплей и управление: Графический ЖК-дисплей с клавиатурой для локального управления и просмотра информации.
• Корпус: Предназначен для монтажа на панель или DIN-рейку.

Преимущества и особенности
Главным преимуществом устройства GE UR8FH является его универсальность и модульность, позволяющая создать оптимальную конфигурацию защиты для конкретной линии. Комбинация дистанционной и токовых защит обеспечивает высокую селективность и чувствительность. Поддержка современных цифровых протоколов, особенно IEC 61850, делает UR8FH готовым решением для проектов модернизации подстанций. Удобный интерфейс и мощные средства диагностики (осциллограммы, SOE) значительно упрощают анализ аварийных ситуаций и обслуживание. Надежность и качество устройств семейства UR хорошо зарекомендовали себя во всем мире.

Примеры применения в различных областях

• Распределительные сети 6-35 кВ: Основная и резервная защита исходящих фидеров на распределительных подстанциях (РП, ТП).
• Промышленные сети предприятий: Защита кабельных линий, питающих цеховые трансформаторы или крупные двигатели.
• Сети собственных нужд электростанций: Защита линий, обеспечивающих питание ответственных потребителей станции.
• Воздушные линии в сельских и городских сетях: Защита ВЛ 6-10 кВ с обязательным использованием функции АПВ.

Сравнение с аналогами конкурентов
Прямыми аналогами устройства GE UR8FH являются многофункциональные устройства защиты фидеров от других ведущих производителей: Siemens (SIPROTEC 7SJ, 7SA), Schneider Electric (Sepam 40, 80), ABB (REF, RED). UR8FH конкурирует за счет модульной архитектуры, которая часто предлагает большую гибкость при выборе конфигурации ввода-вывода по сравнению с некоторыми устройствами с фиксированной структурой. Широкая поддержка коммуникационных стандартов и признанная надежность также являются его сильными сторонами.

Рекомендации по выбору и меры предосторожности

1. Анализ параметров защищаемой линии: Для настройки дистанционной защиты необходимы точные данные линии: удельное сопротивление, длина, конфигурация (одно- или двухцепная), параметры источника питания.
2. Выбор конфигурации модулей ввода-вывода (I/O): Определите необходимое количество цепей тока (3 или 4), цепей напряжения, дискретных входов для сигнализации и релейных выходов для отключения выключателей и сигнализации. От этого зависит комплектация UR8FH.
3. Координация защит: Уставки защит UR8FH должны быть тщательно скоординированы (время-токовые характеристики, зоны ДЗ) с защитами смежных участков сети (например, с защитами трансформатора) для обеспечения селективности.
4. Программирование и настройка: Требуется использование специализированного программного обеспечения (например, EnerVista UR Setup). Настройка дистанционной защиты — сложная задача, требующая высокой квалификации.
5. Тестирование: Обязательное проведение комплексных испытаний с помощью реле-тестера для проверки правильности измерения импеданса, работы всех ступеней защиты и логики АПВ перед вводом в эксплуатацию.
