GE UR8GH

Описание

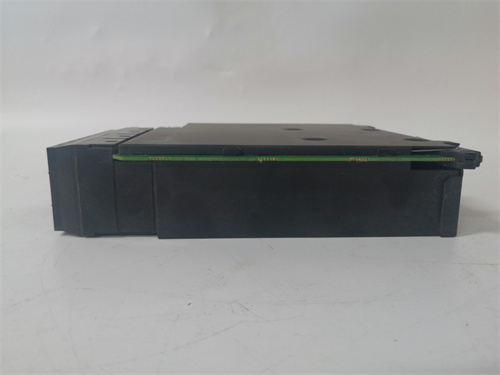

Продукт: GE UR8GH
Это устройство является интеллектуальным и комплексным решением для защиты и управления асинхронными двигателями среднего и высокого напряжения. GE UR8GH представляет собой многофункциональное реле защиты двигателя (Motor Protection Relay) из серии Multilin UR, предназначенное для мониторинга, управления и обеспечения безопасности дорогостоящих двигателей переменного тока. Его основная задача — непрерывный контроль электрических и тепловых параметров двигателя с целью предотвращения повреждений из-за аномальных режимов работы.

Ключевые параметры и характеристики:

• Тип устройства: Многофункциональное реле (микропроцессорная защита) для двигателей переменного тока.
• Номинальное напряжение: Предназначено для двигателей среднего напряжения (например, 3-6 кВ), что подтверждается наличием трансформаторов напряжения (ТН) и тока (ТТ) в схеме подключения.
• Защитные функции: Комплекс встроенных защит, включающий:
  • Тепловая защита (I²t): Моделирование нагрева обмоток с учетом времени и тока, с памятью о накопленном тепле.
  • Защита от перегрузки.
  • Защита от токов короткого замыкания (мгновенная и с выдержкой времени).
  • Защита от заклинивания ротора (блокировки).
  • Защита от замыканий на землю (нулевая последовательность или остаточный ток).
  • Защита от несимметрии/обрыва фазы.
  • Защита от понижения и повышения напряжения.
  • Защита от нарушения чередования фаз.
• Измерения и мониторинг: Непрерывное измерение токов фаз, напряжения, мощности, cos φ, энергии, частоты. Расчёт термической емкости двигателя.
• Управление: Функции прямого пуска, пуска “звезда-треугольник”, управления мягким пускателем или частотным преобразователем (через дискретные входы/выходы).
• Диагностика и регистрация: Встроенная память для осциллографических записей аварийных событий (событийные осциллограммы), журнал срабатываний и профилей тока/напряжения.
• Коммуникации: Поддержка промышленных протоколов (Modbus, DNP3, IEC 61850) через последовательные порты и Ethernet для интеграции в АСУ ТП.
• Отображение: Локальный ЖК-дисплей с кнопками для настройки, просмотра параметров и управления.

Преимущества и отличительные особенности:

• Всесторонняя защита в одном устройстве: Реле UR8GH заменяет целый набор электромеханических реле (тепловое, максимальное, заземления и т.д.), упрощая схему, монтаж и повышая надёжность.
• Точное тепловое моделирование: Функция I²t учитывает не только ток, но и время, а также эффект охлаждения, что позволяет оптимально использовать перегрузочную способность двигателя без риска повреждения.
• Диагностика и анализ отказов: Возможность записи осциллограмм до, во время и после аварии является бесценным инструментом для определения первопричины повреждения двигателя и предотвращения повторных инцидентов.
• Улучшенная селективность: Гибкие настройки времятоковых характеристик (кривые) для различных защит позволяют точно координировать работу UR8GH с другими устройствами защиты в сети, минимизируя зону отключения.
• Интеграция в современные системы: Поддержка цифровых протоколов, включая стандарт для подстанций IEC 61850, делает GE UR8GH полноценным элементом цифровой подстанции или промышленной системы управления.
• Снижение эксплуатационных расходов: Предотвращение дорогостоящих простоев и ремонтов двигателей, оптимизация рабочих режимов и дистанционный мониторинг состояния.

Применение в различных отраслях промышленности:

• Нефтегазовая и химическая промышленность: Защита приводов насосов, компрессоров, вентиляторов на ответственных технологических установках.
• Горнодобывающая и металлургическая промышленность: Защита двигателей шаровых мельниц, дробилок, конвейеров, вентиляторов печей.
• Энергетика: Защита двигателей питательных насосов, дымососов, циркуляционных насосов на электростанциях.
• Водоочистка и инфраструктура: Защита мощных насосов на станциях водоподготовки и канализационных насосных станциях.

Сравнение с аналогами других производителей и устаревшими решениями:
Реле GE UR8GH конкурирует с аналогичными многофункциональными защитами двигателей от Siemens (SIPROTEC), Schneider Electric (Sepam), ABB (SPAJ, REF). По сравнению с набором электромеханических реле, оно обеспечивает неизмеримо более высокую точность, функциональность, диагностику и удобство настройки. По сравнению с более простыми электронными защитами, UR8GH предлагает более глубокий анализ (осциллограммы) и поддержку современных стандартов связи.

Рекомендации по выбору и важные замечания:

1. Согласование с параметрами двигателя: Точный ввод паспортных данных двигателя (номинальный ток, напряжение, коэффициент мощности, время нагрева при заблокированном роторе, допуски по перегрузке) является критически важным для корректной работы тепловой модели UR8GH.
2. Правильный выбор трансформаторов тока (ТТ): ТТ должны быть правильно подобраны по номинальному току и классу точности. Их вторичные параметры (1А или 5А) должны соответствовать настройкам реле.
3. Настройка защитных характеристик: Необходимо тщательно настроить времятоковые кривые защит (особенно перегрузки и КЗ) в соответствии с характеристиками двигателя и требованиями селективности с вышестоящими защитами (например, выключателями).
4. Использование программного обеспечения: Конфигурация такого сложного устройства, как GE UR8GH, практически невозможна без использования специализированного ПО (EnerVista UR Setup). Требуется обученный персонал.
5. Комплексные испытания: Перед вводом в эксплуатацию необходимо провести полномасштабные испытания с подачей токов и напряжений от реле-тестера для проверки правильности подключения, настройки всех защит и схем управления.
6. Анализ данных: Персонал должен быть подготовлен к интерпретации данных, регистрируемых реле (особенно осциллограмм), для эффективного анализа инцидентов. Документация (кривые срабатывания, руководство по настройке) должна быть всегда доступна. Учитывайте необходимость резервирования питания самого реле для обеспечения его работы при аварии в цепях оперативного тока.
