Описание
Описание продукта

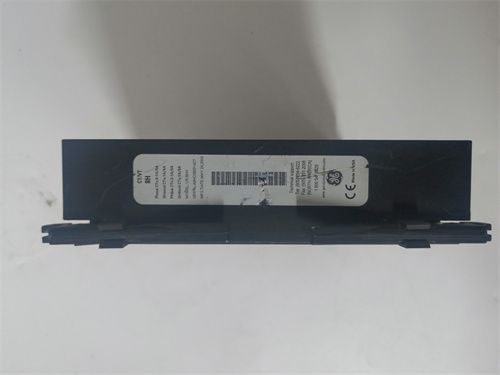

Многофункциональное устройство релейной защиты GE UR8HH является представителем семейства Universal Relay (UR), предназначенным для комплексной защиты, управления и мониторинга силовых трансформаторов. Это высокопроизводительное микропроцессорное реле объединяет в одном корпусе полный набор функций, необходимых для защиты одного из самых критических и дорогостоящих активов в энергосистеме — силового трансформатора. Основное назначение устройства GE UR8HH — быстрое и надежное обнаружение внутренних повреждений в обмотках трансформатора и на его выводах с помощью дифференциальной защиты, а также обеспечение резервной защиты от внешних коротких замыканий и аномальных режимов работы. Модульная архитектура UR8HH позволяет гибко адаптировать его к трансформаторам с различными схемами соединения обмоток.
Параметры продукта
- Тип: Многофункциональное микропроцессорное устройство релейной защиты трансформатора.
- Основные функции защиты:
- Процентно-дифференциальная защита (87T): Основная быстродействующая защита, сравнивающая токи на всех сторонах защищаемого трансформатора. Имеет устойчивость к броскам тока намагничивания и насыщению ТТ.
- Дифференциальная защита от замыканий на землю (87N): Для обнаружения однофазных замыканий на землю внутри трансформатора.
- Токовая защита с выдержкой времени (51, 51N): Резервная максимальная токовая защита и защита от замыканий на землю для каждой стороны трансформатора.
- Защита от перегрузки (49): Тепловая модель трансформатора для защиты от перегрева обмоток.
- Защита от повышения давления/газовая защита (63): При подключении соответствующего датчика (газовое реле).
- Измерения и мониторинг: Полный мониторинг токов, напряжений, мощности, гармоник (для анализа состояния), регистрация осциллограмм (COMTRADE), ведение детального журнала событий (SOE).
- Модульность: Состоит из базового модуля (CPU) и сменных плат ввода-вывода (I/O boards) для подключения необходимого количества цепей тока (до 5 амперных входов) и дискретных сигналов.
- Коммуникационные интерфейсы: Поддержка протоколов Modbus, DNP3.0, IEC 61850 (включая GOOSE для быстрого обмена сигналами между устройствами).
- Дисплей: Графический ЖК-дисплей с клавиатурой для локальной работы.
- Корпус: Предназначен для монтажа на панель.
Преимущества и особенности
Главным преимуществом устройства GE UR8HH является высочайшая надежность и интеллектуальность его дифференциальной защиты, которая включает в себя алгоритмы компенсации фазового сдвига (для различных групп соединения обмоток Y/Δ) и отстройки от бросков тока намагничивания. Комплексный подход, объединяющий все необходимые защиты в одном устройстве UR8HH, упрощает проектирование, снижает количество необходимых устройств и повышает общую надежность системы. Мощные средства анализа (осциллограммы, журналы) незаменимы для пост-аварийного анализа. Поддержка стандарта IEC 61850 делает устройство готовым для цифровых подстанций.
Примеры применения в различных областях
- Силовые трансформаторы на подстанциях: Основная и резервная защита трансформаторов 35/10 кВ, 110/35 кВ, 220/110 кВ на распределительных и питающих подстанциях.
- Блочные трансформаторы на электростанциях: Защита генераторных трансформаторов.
- Промышленные трансформаторы: Защита главных понижающих трансформаторов на крупных заводах, металлургических, химических и нефтеперерабатывающих предприятиях.
- Трансформаторы специального назначения: Защита печных, выпрямительных и других трансформаторов со сложными режимами работы.
Сравнение с аналогами конкурентов
Прямыми аналогами GE UR8HH являются многофункциональные устройства защиты трансформаторов от других мировых лидеров: Siemens (SIPROTEC 7UT6), Schneider Electric (Sepam T87), ABB (RET 670). UR8HH конкурирует за счет проверенной временем надежности платформы UR, исключительной гибкости модульной конструкции и передовых алгоритмов дифференциальной защиты. Его способность работать со сложными схемами трансформаторов (например, с тремя и более обмотками, с регуляторами под нагрузкой – РПН) является ключевым преимуществом.
Рекомендации по выбору и меры предосторожности
- Сбор точных данных трансформатора: Для настройки дифференциальной защиты критически важны точные данные: номинальные мощности и напряжения всех обмоток, группа и схема соединения обмоток (Y/Δ, Y/Y и т.д.), токи КЗ.
- Выбор и согласование трансформаторов тока (ТТ): ТТ на всех сторонах трансформатора должны быть тщательно подобраны по классу точности и нагрузке. Несогласованность характеристик ТТ — основная причина ложных срабатываний дифференциальной защиты. Требуется расчет рабочих точек намагничивания.
- Конфигурация модулей I/O: Определите необходимое количество амперных входов (по числу сторон трансформатора и системам ТТ), дискретных входов для сигналов РПН, газового реле и релейных выходов для отключения выключателей с разных сторон.
- Программирование и настройка: Настройка дифференциальной защиты в UR8HH — сложная инженерная задача. Требуется использование ПО EnerVista UR Setup и глубокое понимание принципов работы защиты.
- Комплексное тестирование: Обязательно проводится полномасштабное динамическое тестирование с помощью реле-тестера, моделирующего нормальные режимы, внешние КЗ и внутренние повреждения для проверки правильности всех уставок и логики.
- Изучение документации: Перед работой необходимо детально изучить руководство по эксплуатации, техническое описание и, особенно, руководство по применению дифференциальной защиты (GE UR8HH). Внимание к деталям подключения цепей ТТ и настройке компенсации фазового сдвига является обязательным.
