Обзор многофункционального реле защиты линии GE UR8LH

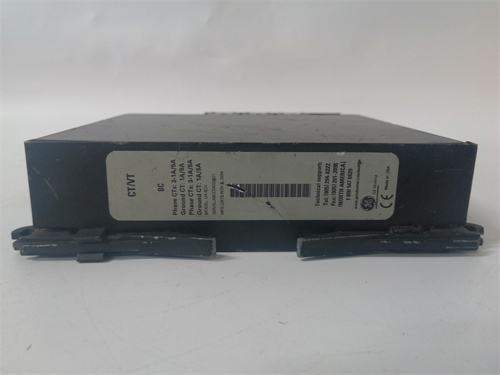

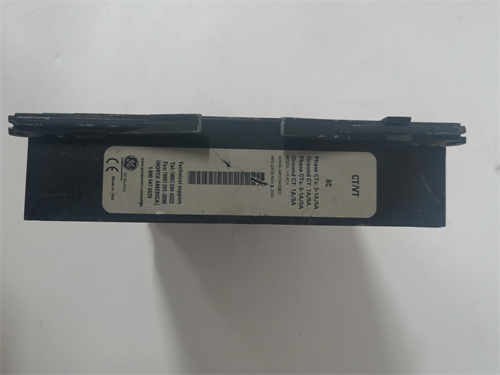

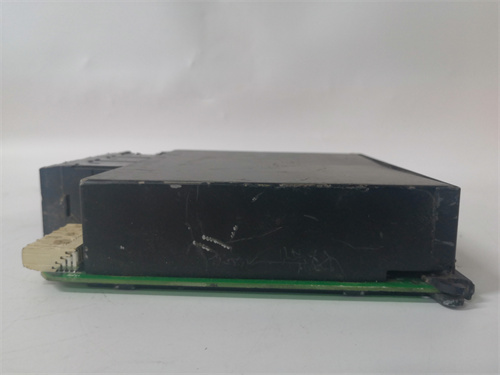

Продукт: GE UR8LH
Это устройство является высокоинтеллектуальным реле защиты для линий электропередачи и кабельных сетей среднего и высокого напряжения. GE UR8LH представляет собой многофункциональное реле защиты линии (Line Protection Relay) из серии Multilin UR. Его основная задача — обнаружение и изолирование повреждений (коротких замыканий) на воздушных и кабельных линиях с максимальной скоростью и селективностью, а также обеспечение контроля и измерения параметров сети для повышения надёжности и управляемости энергосистемы.
Ключевые параметры и характеристики:
- Тип устройства: Многофункциональное реле защиты линии (микропроцессорная защита).
- Область применения: Защита линий электропередачи, кабельных сетей и сборных шин в распределительных сетях среднего и высокого напряжения (например, 6-35 кВ).
- Основные защитные функции:
- Дифференциальная защита (87L): Основная быстродействующая защита, сравнивающая токи на обоих концах защищаемой линии. Высокая чувствительность и селективность.
- Дистанционная защита (21): Резервная защита, срабатывающая в зависимости от расстояния (импеданса) до места повреждения. Имеет несколько ступеней (зонов) с разными выдержками времени.
- Направленная/ненаправленная максимальная токовая защита (50/51, 67): Защита от междуфазных коротких замыканий.
- Защита от замыканий на землю (50N/51N, 67N): Направленная или ненаправленная защита от однофазных замыканий на землю.
- Защита от перегрузки.
- Измерения и мониторинг: Точное измерение токов, напряжений, активной и реактивной мощности, частоты, коэффициента мощности, энергии. Расчёт сопротивления (импеданса).
- Средства связи и синхронизации: Поддержка протоколов обмена данными между реле на разных концах линии (для дифференциальной защиты) по выделенным каналам (волоконно-оптическим, медным) или через сеть Ethernet. Требуется точная синхронизация времени (по сигналам GPS или IRIG-B).
- Диагностика: Расширенные функции регистрации аварийных событий (COMTRADE), осциллографические записи токов и напряжений, журналы срабатываний и самодиагностика.
- Коммуникации: Множество интерфейсов для интеграции в АСУ ТП: последовательные порты (Modbus, DNP3), Ethernet (IEC 61850 MMS/GOOSE, Modbus TCP/IP).
- Отображение: Локальный графический ЖК-дисплей для настройки, мониторинга и управления.
Преимущества и отличительные особенности:
- Комбинированная защита в одном корпусе: Реле UR8LH объединяет функции дифференциальной и дистанционной защиты, что обеспечивает как мгновенное отключение повреждений в пределах защищаемой зоны, так и резервирование для смежных участков сети.
- Высокая скорость и селективность: Дифференциальная защита обеспечивает срабатывание за время менее одного цикла промышленной частоты (20-30 мс) только на защищаемом участке, не затрагивая остальную сеть.
- Требует связи между концами линии: Ключевая особенность — необходимость организации надёжного канала связи между двумя (или более) устройствами UR8LH, установленными на разных концах защищаемой линии, для обмена данными о токах.
- Продвинутый анализ и диагностика: Возможность записи детальных осциллограмм событий (COMTRADE) позволяет проводить глубокий анализ процессов в сети и причин срабатывания защиты.
- Поддержка цифровых подстанций: Полная совместимость со стандартом МЭК 61850, включая обмен сигналами GOOSE для быстрых блокировок и переключений, делает GE UR8LH готовым для современных цифровых подстанций.
- Гибкость и адаптируемость: Наличие дистанционной характеристики позволяет использовать реле в сложных сетях с разной конфигурацией и источниками питания.
Применение в различных отраслях промышленности:
- Энергетика: Защита исходящих кабельных и воздушных линий на промышленных и коммунальных подстанциях, защита межподстанционных связей.
- Крупные промышленные предприятия: Защита кабельных линий среднего напряжения, питающих цеха, мощные двигатели и распределительные пункты внутри завода.
- Инфраструктура: Защита линий в портах, аэропортах, на горнодобывающих комплексах.
- Распределительные сети: Защита ключевых линий в кольцевых сетях 6-10 кВ.
Сравнение с аналогами других производителей и устаревшими схемами:
Реле GE UR8LH конкурирует с аналогичными устройствами дифференциально-дистанционной защиты от Siemens (SIPROTEC 7SD), Schneider Electric (Sepam), ABB (RED). По сравнению с использованием отдельных реле дифференциальной и дистанционной защиты, оно предлагает более высокий уровень интеграции, удобство настройки и диагностики. В сравнении с устаревшими схемами на основе электромеханических реле, UR8LH обеспечивает на порядки более высокую функциональность, точность и возможности связи.
Рекомендации по выбору и важные замечания:
- Проектирование каналов связи: Это ключевой этап. Необходимо выбрать тип канала связи (оптоволокно — предпочтительно, проводная линия), обеспечить его надёжность, резервирование и защиту от помех. Задержка в канале напрямую влияет на работу дифференциальной защиты.
- Синхронизация времени: Для корректного сравнения токов на концах линии критически важна точная синхронизация (до микросекунд) устройств UR8LH между собой. Необходимо использовать синхронизацию по GPS (PPS) или протоколу IRIG-B.
- Согласование с другими защитами: Требуется тщательная координация (согласование) времятоковых характеристик дистанционных и максимальных токовых защит UR8LH с защитами смежных линий и трансформаторов для обеспечения селективности каскадного отключения.
- Сложность настройки и испытаний: Конфигурация и, особенно, проверка дифференциальной защиты — сложный процесс, требующий специального испытательного оборудования (реле-тестеры, способные имитировать двухконечную линию) и высокой квалификации персонала.
- Программное обеспечение и документация: Обязательно использование фирменного ПО EnerVista UR Setup. Перед началом работ необходимо детально изучить руководства по применению (Application Guide) и логике срабатывания для GE UR8LH.
