GE UR9EH

Описание

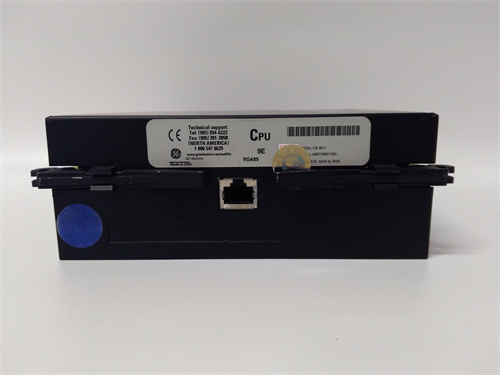

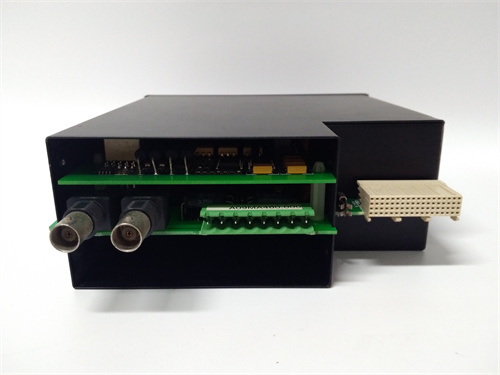

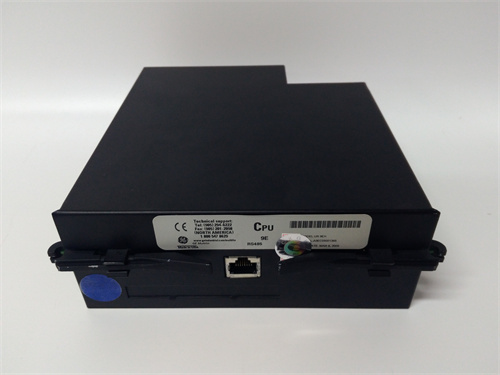

Продукт: GE UR9EH
Это устройство является высокоинтеллектуальным и комплексным решением для защиты силовых трансформаторов среднего и высокого напряжения. GE UR9EH представляет собой многофункциональное реле защиты трансформатора (Transformer Protection Relay) из серии Multilin UR. Его основная задача — обеспечение надёжной и селективной защиты дорогостоящего и критически важного силового трансформатора от всех видов внутренних и внешних повреждений, а также мониторинг его рабочих параметров для эффективной эксплуатации.

Ключевые параметры и характеристики:

• Тип устройства: Многофункциональное реле (микропроцессорная защита) для силовых трансформаторов.
• Область применения: Защита двухобмоточных и трёхобмоточных силовых трансформаторов, автотрансформаторов, а также сборных шин подстанций.
• Основные защитные функции:
  • Дифференциальная защита (87T): Быстродействующая и основная защита, обнаруживающая внутренние повреждения в зоне трансформатора путём сравнения токов на всех его обмотках. Имеет встроенные алгоритмы компенсации угла сдвига фаз и коэффициента трансформации.
  • Защита от замыканий на землю в обмотке (87N, 64): Чувствительная защита от витковых замыканий и замыканий на землю в обмотках по току нулевой последовательности или остаточному току.
  • Максимальная токовая защита (51, 51N): Резервная защита от внешних коротких замыканий и перегрузок для каждой стороны трансформатора.
  • Защита от перегрева (49): Тепловая модель трансформатора, учитывающая нагрузку, температуру окружающей среды и эффект старения изоляции (расчёт «потери жизни»).
  • Защита от повышения давления (Buchholz — через внешнее реле).
  • Защита от внезапного повышения давления.
• Дополнительные функции: Обнаружение переключения ответвлений РПН (OLTC), контроль уровня и температуры масла (через аналоговые входы), управление системами охлаждения.
• Измерения и мониторинг: Измерение токов, напряжений, мощностей, энергии, коэффициента мощности, гармоник, температуры. Расчёт дифференциальных и тормозных токов.
• Диагностика: Регистрация аварийных осциллограмм (COMTRADE), журналы событий и срабатываний, встроенные средства самодиагностики.
• Коммуникации: Множество интерфейсов (последовательные порты, Ethernet) с поддержкой стандартных протоколов: Modbus, DNP3, IEC 61850 (MMS и GOOSE).
• Отображение: Локальный графический ЖК-дисплей для конфигурации и мониторинга.

Преимущества и отличительные особенности:

• Интегрированная дифференциальная защита: Реле UR9EH предоставляет готовую и точную дифференциальную защиту с автоматической компенсацией фазового сдвига и коэффициента трансформации, что исключает необходимость во внешних промежуточных трансформаторах (ТТН).
• Тепловое моделирование трансформатора: Уникальная функция, позволяющая контролировать тепловое состояние изоляции, прогнозировать срок службы и предотвращать повреждения из-за перегрузки, что является огромным преимуществом для управления активами.
• Высокая устойчивость к ложным срабатываниям: Современные алгоритмы (например, гармоническое торможение) надёжно отличают внутреннее повреждение от броска намагничивающего тока, внешнего КЗ или перегрузки.
• Гибкость для сложных конфигураций: Поддержка защиты многообмоточных трансформаторов, автотрансформаторов и возможность совместной защиты трансформатора и сборных шин.
• Поддержка цифровых подстанций: Полная совместимость со стандартом МЭК 61850 делает GE UR9EH ключевым элементом цифровой подстанции, способным обмениваться данными и командами (GOOSE) с другими интеллектуальными устройствами.
• Всесторонний мониторинг состояния: Превращает реле защиты в систему мониторинга состояния трансформатора, предоставляя данные для предиктивного обслуживания.

Применение в различных отраслях промышленности:

• Энергетика: Защита силовых трансформаторов на главных понизительных и распределительных подстанциях электростанций, ГЭС, ТЭЦ, в городских и промышленных сетях.
• Крупные промышленные предприятия: Защита трансформаторов собственных нужд и трансформаторов, питающих цеха на металлургических, химических, горнодобывающих комбинатах.
• Инфраструктура: Подстанции аэропортов, портов, железных дорог, центров обработки данных.
• Объекты ВИЭ: Подстанции ветровых и солнечных электростанций.

Сравнение с аналогами других производителей и устаревшими схемами:
Реле GE UR9EH является прямым конкурентом устройств трансформаторной защиты от Siemens (SIPROTEC 7UT), ABB (RET), Schneider Electric (Sepam). По сравнению с электромеханическими схемами защиты (дифференциальное реле + набор максимальных токовых реле), оно предлагает неизмеримо более высокую точность, функциональность, удобство настройки и диагностики. Его ключевое отличие от более простых электронных реле — глубина алгоритмов (тепловая модель, анализ гармоник) и готовность к работе в архитектуре цифровой подстанции.

Рекомендации по выбору и важные замечания:

1. Точный ввод данных трансформатора: Для корректной работы дифференциальной защиты критически важно точно ввести в реле UR9EH паспортные данные трансформатора: схема соединения обмоток (Y/Δ, Y/Y и т.д.), номинальные напряжения, номинальный ток, группа соединения.
2. Согласование трансформаторов тока (ТТ): ТТ на всех сторонах трансформатора должны быть правильно подобраны и согласованы между собой. Их вторичные нагрузки и характеристики намагничивания должны быть совместимы для обеспечения правильной работы дифференциальной схемы.
3. Настройка тепловой модели: Для функции тепловой защиты необходимо ввести точные параметры тепловой характеристики трансформатора (постоянные времени нагрева и охлаждения), обычно предоставляемые производителем трансформатора.
4. Сложность настройки и испытаний: Настройка и, особенно, комплексные испытания дифференциальной защиты требуют высококвалифицированного персонала, специального испытательного оборудования (реле-тестеры, способные имитировать многосторонний ввод токов) и тщательного планирования.
5. Программное обеспечение и персонал: Обязательно использование фирменного ПО EnerVista UR Setup. Персонал должен пройти обучение по работе с такими сложными устройствами защиты.
