Описание
Описание продукта

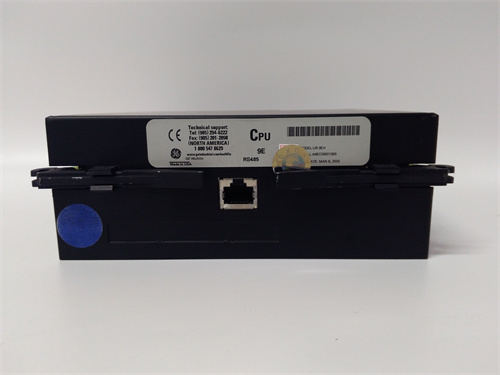

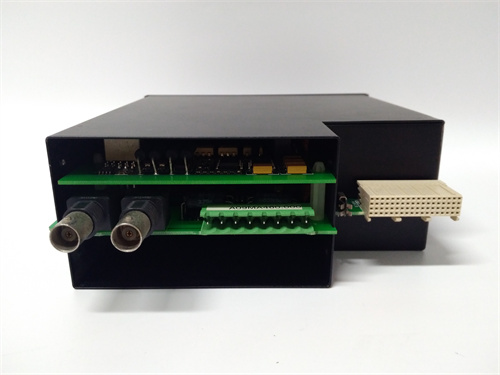

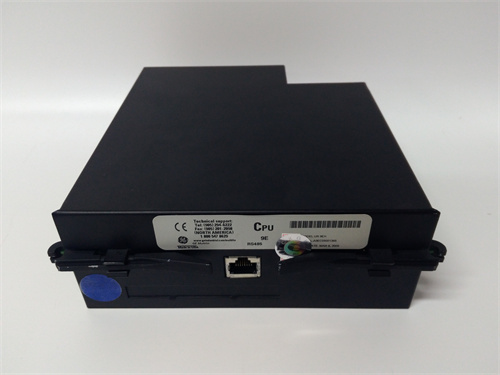

Многофункциональное устройство релейной защиты GE UR9GH является представителем семейства Universal Relay (UR), предназначенным для комплексной защиты и управления системой сборных шин распределительных устройств. Данное устройство, как часть линейки UR9, специализируется на выполнении функций высоконадежной дифференциальной защиты шин, используя современную технологию распределенного опроса данных. Основное назначение устройства GE UR9GH — обеспечение сверхбыстрого и селективного отключения любых повреждений, возникающих непосредственно на защищаемой секции или системе сборных шин подстанции. Конструкция UR9GH основана на архитектуре с центральным устройством и удаленными модулями сбора данных (сателлитами), что минимизирует влияние длинных соединительных цепей и повышает помехоустойчивость.
Параметры продукта
- Тип: Многофункциональное микропроцессорное устройство дифференциальной защиты шин (Bus Differential Protection).
- Основная функция: Процентная дифференциальная защита шин (87B): Высокоскоростная защита, основанная на сравнении токов всех вводов присоединений, подключенных к защищаемой зоне шин.
- Ключевые особенности защиты:
- Распределенная архитектура: Использование удаленных модулей сбора (Remote Data Acquisition Units – RDAUs или сателлитов), устанавливаемых вблизи трансформаторов тока (ТТ) каждого присоединения, связанных с главным модулем по оптоволоконному каналу.
- Высокая устойчивость к насыщению ТТ: Сложные алгоритмы обработки данных обеспечивают стабильность защиты даже при глубоком насыщении ТТ во время внешних коротких замыканий.
- Гибкость конфигурации: Возможность адаптации к различным схемам сборных шин: одинарная, секционированная, двойная с обходной и т.д. с автоматическим переключением зоны защиты в зависимости от положения разъединителей.
- Дополнительные функции: Может включать резервные токовые защиты, функции контроля целостности цепи ТТ, измерение токов и напряжений, регистрацию осциллограмм (COMTRADE) и детальный журнал событий (SOE).
- Коммуникационные интерфейсы: Поддержка промышленных протоколов Modbus, DNP3.0, IEC 61850 (GOOSE, MMS) для интеграции в АСУ ТП подстанции.
- Корпус: Предназначен для монтажа на панель. Модули-сателлиты имеют компактное исполнение для монтажа в шкафах присоединений.
Преимущества и особенности
Главным преимуществом устройства GE UR9GH является его отказоустойчивая распределенная архитектура. Использование оптоволоконной связи с модулями-сателлитами исключает влияние электромагнитных помех и падения напряжения в длинных кабельных трассах, что критически важно для точности и надежности дифференциальной защиты. Эта архитектура также устраняет единую точку отказа. Устройство UR9GH обладает исключительно высокой скоростью срабатывания (менее 1 цикла), что минимизирует термическое и электродинамическое воздействие токов КЗ на оборудование. Его способность автоматически адаптировать зону защиты при переключениях в РУ обеспечивает непрерывную защиту без участия оператора.
Примеры применения в различных областях
- Критически важные распределительные устройства 6-35 кВ: Защита систем шин на главных понизительных и распределительных подстанциях крупных промышленных предприятий (металлургия, химия, нефтегаз).
- Высоковольтные подстанции 110 кВ и выше: Защита сборных шин на узловых и транзитных подстанциях в энергосистемах.
- Подстанции генерации: Защита шин генераторного напряжения и собственных нужд электростанций.
- Объекты с требованиями к высочайшей надежности: АЭС, крупные аэропорты, центры обработки данных.
Сравнение с аналогами конкурентов
По сравнению с устройствами защиты шин, использующими централизованную схему сбора токов по медным кабелям, GE UR9GH с его оптоволоконной распределенной архитектурой имеет фундаментальное преимущество в помехозащищенности и надежности. Его прямыми функциональными аналогами являются устройства других производителей, также использующие распределенный сбор данных: Siemens (SIPROTEC с DIGSI), ABB (RED с цифровыми датчиками). UR9GH конкурирует за счет зрелости платформы UR, проверенной в тысячах инсталляций по всему миру, и своей способности работать с традиционными электромагнитными ТТ.
Рекомендации по выбору и меры предосторожности
- Детальное проектирование системы: Требуется тщательное проектирование всей системы защиты: размещение главного модуля UR9GH и модулей-сателлитов, трассировка оптоволоконных линий связи, организация питания сателлитов.
- Согласование трансформаторов тока: Несмотря на распределенную архитектуру, важно использовать ТТ с сопоставимыми характеристиками на всех присоединениях защищаемой зоны для оптимальной работы.
- Настройка логики коммутации: Для сложных схем РУ (двойная система шин) необходима скрупулезная настройка логики, которая по сигналам положения разъединителей определяет, к какой зоне защиты принадлежит каждый ввод. Ошибка может привести к катастрофическому ложному отключению.
- Тестирование и ввод в эксплуатацию: Процедура ввода в эксплуатацию UR9GH сложна и требует специального оборудования (реле-тестеры, способные работать с распределенными системами). Необходимо тестировать не только главный модуль, но и корректность передачи данных от каждого сателлита.
- Квалификация персонала: Работа с системой UR9GH требует высокой квалификации инженеров-наладчиков, понимающих принципы дифференциальной защиты шин и архитектуру распределенных систем.
