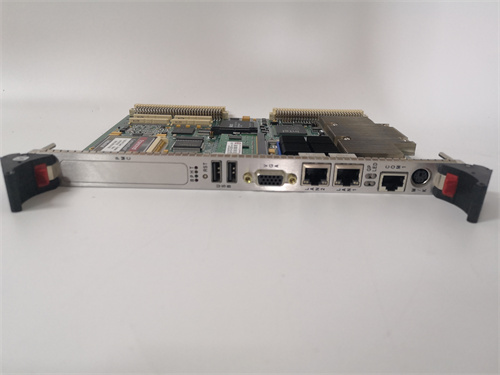

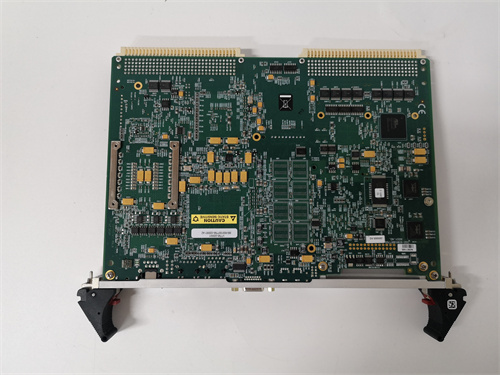

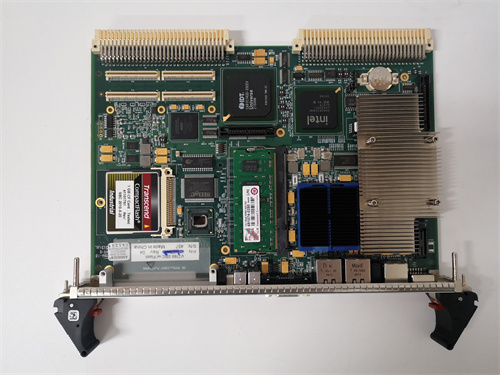

GE V7768-320001

Описание

Описание продукта GE V7768-320001

GE V7768-320001 является промышленны

V7768-320001

м шассиным модулем коммуникации (High-Speed Backplane Communication Module) семейства GE Fanuc, разработанным для интеграции в системы автоматизации RX7i и Series 90-70. Основная функция GE V7768-320001 — двойная: во-первых, организация высокоскоростной связи между компонентами системы (контроллер CPU, модули AI/AO, DI/DO) с передачей данных скоростью до 1 Гбит/с и латентностью < 1 мс, что критически для процессов в реальном времени (например, синхронное управление несколькими роботами на производственной линии); во-вторых, поддержка избыточных топологий ( кольцевая, звездчатая) с автоматическим переключением на резервный канал при сбое основного, что гарантирует бесперебойную работу системы даже при разрыве кабеля или неисправности одного из модулей.

Параметры продукта GE V7768-320001

• Производитель: GE (General Electric, через бренд GE Fanuc Industrial Automation)
• Линейка: GE Fanuc High-Speed Communication Modules (для RX7i/Series 90-70)
• Модель: GE V7768-320001 (Шассиный коммуникационный модуль 1 Гбит/с)
• Тип компонента: Высокоскоростной шассиный модуль коммуникации с избыточностью
• Характеристики коммуникации:
  • Протоколы: EtherNet/IP, Modbus TCP/IP, PROFINET, GE SRTP (Serial Real-Time Protocol)
  • Скорость передачи: До 1 Гбит/с (полнодуплекс)
  • Латентность: < 1 мс (между модулями в кольце)
  • Поддерживаемые топологии: Кольцевая (ring), звездчатая (star), дверная (dual-homed)
  • Количество портов: 2 Ethernet (RJ45) + 1 опциональный слот для интерфейсной карты (оптика, Wi-Fi)
• Защитные функции:
  • Изоляция: Галваническая, 3000 В RMS (шасси ↔ внешние порты)
  • EMC-защита: Класс C3 (по IEC 61000-6-2)
  • Защита от короткого замыкания: На всех Ethernet-портах (автоматическое отключение)
• Эксплуатационные параметры:
  • Питание: 5 В DC ±5% (от шасси GE Fanuc)
  • Потребляемая мощность: < 7 Вт
  • Степень защиты (IP): IP20 (для монтажа в шасси)
  • Температурный диапазон: -25 °C до +70 °C (оперативный) / -40 °C до +85 °C (хранительный)
  • Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3)
• Сертификации:
  • UL 508 (промышленное оборудование управления)
  • IEC 61131-2 (стандарт для PLC-компонентов)
  • CE Mark, ATEX Zone 2 (опционально)
• Дополнительные функции:
  • Горячая замена (Hot Swap): Поддерживается
  • Диагностика: Встроенная (SNMP, логи ошибок, мониторинг качества связи)

Преимущества и особенности GE V7768-320001

1. Высокая скорость и низкая латентность:

   Скорость передачи до 1 Гбит/с и латентность < 1 мс позволяют GE V7768-320001 обрабатывать большие объемы данных в реальном времени — например, передача видео сигналов от камер контроля качества на автомобильной линии или мгновенное обновление параметров в распределенных системах регулировки давления в нефтепроводах.

2. Гибкая избыточная топология:

   Поддержка кольцевой, звездчатой и двойной топологий с автоматическим переключением на резервный канал за < 1 мс гарантирует надежность связи даже при отказе одного сегмента — критично для систем с нулевым допуском к простоям (например, химические реакторы с опасными реагентами).

3. Модульная архитектура:

   Опциональный слот для интерфейсных карт (оптика, беспроводные стандарты) позволяет адаптировать GE V7768-320001 под специфические условия объекта — например, установка оптической карты для связи через трубопроводы или Wi-Fi-модуля для удаленного доступа к 센сорам в труднодоступных зонах.

4. Усиленная защита и надежность:

   Галваническая изоляция 3000 В RMS и EMC-фильтры класса C3 обеспечивают стабильную работу в условиях сильных электромагнитных помех (например, вблизи трансформаторов или электродвигателей большой мощности), а горячая замена минимизирует время простоя при обслуживании.

5. Совместимость с много厂商ными системами:

   Поддержка EtherNet/IP, PROFINET и Modbus TCP/IP делает GE V7768-320001 универсальным для интеграции с различными PLC и SCADA (как GE, так и сторонними), что упрощает модернизацию существующих систем без полной замены оборудования.

Примеры применения GE V7768-320001 в отраслях

• Автомобильное производство (большой комплекс с 5 линиями сборки):

  В автокомплексе 8 модулей GE V7768-320001 объединены в кольцевую топологию, обеспечивая связь между 3 контроллерами RX7i, 20 модулями I/O (управление конвейерами, роботами сварки) и центральным SCADA Proficy iFIX. Скорость 1 Гбит/с позволяет передавать данные о состоянии каждой линии (скорость, количество деталей, брак) в реальном времени, а избыточность гарантирует, что при разрыве кабеля между двумя модулями связь восстанавливается за 0,5 мс — производство не останавливается. Опциональные оптические карты используются для связи с удаленными зонами склада (расстояние 500 м), где электромагнитные помехы от подъемных машин искажают радиосигналы.

• Нефтехимия (завод по производству пластика с 10 реакторами):

  На нефтехимическом заводе GE V7768-320001 обеспечивает связь между контроллером CPU (управление реакторами), 15 модулями аналоговых входов (измерение температуры, давления, концентрации мономеров) и сторонним системой управления энергопотреблением Siemens S7-1200 (через PROFINET). Латентность < 1 мс позволяет контроллеру мгновенно корректировать подачу катализатора при изменении параметров, предотвращая образование брака. Защита от короткого замыкания на Ethernet-портах предотвращает повреждение модуля при авариях в кабельных трассах, прокладываемых через зоны с агрессивными средами.

• Энергетика (распределенная сеть гидроэлектростанций):

  В сети 3 ГЭС, расположенных на расстоянии 10–15 км друг от друга, GE V7768-320001 с оптическими картами обеспечивает связь между локальными контроллерами Mark VIe и центральным диспетчерским центром. Кольцевая топология гарантирует, что при разрыве оптического кабеля между первой и второй ГЭС данные передаются через резервный путь через третью ГЭС, сохраняя контроль за уровнем воды в водохранилищах и мощностью генераторов. Горячая замена модуля в условиях низких температур (-20 °C) позволяет обслуживать оборудование без остановки электростанций.

Сравнение GE V7768-320001 с конкурентами

Рекомендации по выбору GE V7768-320001

• Выбирайте GE V7768-320001, если вам нужно высокоскоростное и отказоустойчивое коммуникационное решение для систем GE Fanuc RX7i/Series 90-70 с требованиями к реальному времени — его скорость 1 Гбит/с и латентность < 1 мс идеально подходят для крупных промышленных комплексов.
• Для много厂商ных систем (совмещение GE с Siemens, Rockwell) — поддержка EtherNet/IP, PROFINET и Modbus TCP/IP делает GE V7768-320001 предпочтительнее специализированных модулей, упрощая интеграцию и снижая стоимость адаптации.
• При необходимости связи на большие расстояния или в условиях сильных помех — опциональные оптические карты обеспечивают надежность, превосходящую радиосигналы, что актуально для нефтепроводов, горных ГЭС или заводов с агрессивными средами.
• Для систем, эксплуатируемых в суровых климатических условиях (холодные зоны, жаркие производственные помещения) — температурный диапазон -25 °C до +70 °C гарантирует стабильность, в отличие от модулей с более узким диапазоном.
• Перед покупкой уточните по ссылке требуемую топологию (кольцевая/звездчатая) и необходимость опциональных интерфейсов (оптика, Wi-Fi) — это поможет сконфигурировать GE V7768-320001 под конкретные задачи объекта.

Меры предосторожности при использовании GE V7768-320001

• При монтаже GE V7768-320001 в шасси отключите питание и все коммуникационные линии — контакт с живыми цепями (5 В DC на шасси, высоковольтными сигналами в оптических кабелях) может привести к травмам или повреждению модуля.
• При установке опциональных карт (оптика, Wi-Fi) используйте только сертифицированные компоненты GE — использование неоригинальных карт может привести к несовместимости, снижению скорости или выходу модуля из строя.
• Регулярно проверяйте индикаторы LED и логи диагностики — красный свет или сообщения об ошибках (потеря пакетов > 5%) могут свидетельствовать о проблемах с кабелями, помехах или приближающемся отказе модуля, требующим замены.
• Не превышайте максимальные расстояния для каждого типа кабеля (например, для Ethernet 铜缆 — 100 м, для оптического мультимодового — 550 м) — превышение приведет к снижению скорости и потере данных, даже при использовании GE V7768-320001.
• При горячей замене модуля используйте антистатические перчатки и инструменты — статический разряд может повредить чувствительные компоненты электроники, несмотря на защитные механизмы.
