Описание
Продукт: GE VME-1064 101864 REV-2

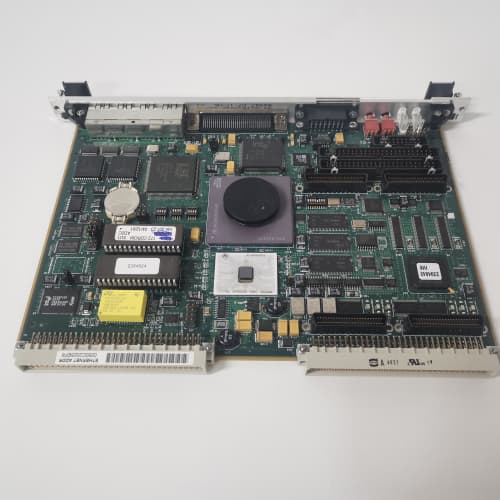

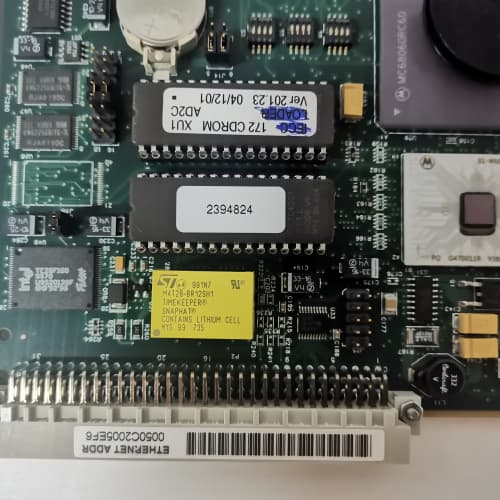

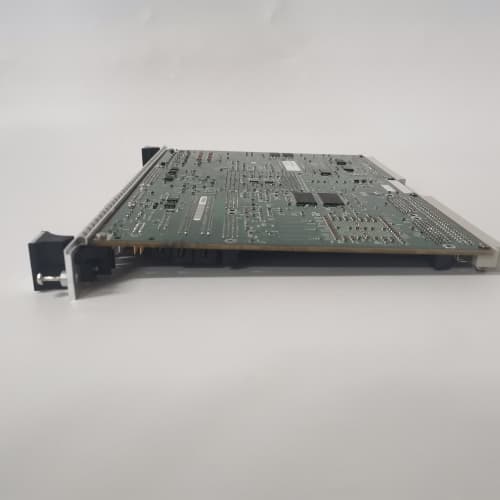

Это устройство представляет собой устаревший, но в своё время высокопроизводительный компонент для встраиваемых систем управления и сбора данных на базе стандарта VMEbus. Плата GE VME-1064 101864 REV-2 является одноплатным компьютером (Single Board Computer — SBC), построенным на процессоре семейства Motorola 68000 (вероятно, MC68040 или подобный). Она функционировала как центральный вычислительный модуль в стойке VME, выполняя задачи реального времени, управления и обработки данных в рамках специализированных промышленных и военных систем.
Ключевые параметры и характеристики:
- Тип устройства: Одноплатный компьютер (SBC) для шины VMEbus.
- Стандарт шины: VMEbus (VERSAModule Eurocard), 32-разрядная.
- Центральный процессор: Высокочастотный процессор семейства Motorola 68000 (например, MC68040 или MC68060) с сопроцессором для операций с плавающей запятой (FPU).
- Память:
- ОЗУ (RAM): От нескольких до десятков мегабайт статической или динамической памяти (SIMM-модули), установленной на плате.
- ПЗУ (ROM/Flash): Для хранения загрузчика и встроенного ПО.
- Периферийные интерфейсы (на борту):
- Последовательные порты (RS-232/RS-422/RS-485).
- Параллельный порт (Centronics).
- Ethernet (10Base-T или 10Base-2).
- Контроллер дисковода (Floppy).
- SCSI-интерфейс для подключения жёстких дисков.
- Система в реальном времени: Использовала ОС реального времени, такие как VxWorks, pSOS, VRTX или подобные.
- Механика: Одномодульная плата в формате 6U (233.35 мм x 160 мм) для установки в задplane VME-стойки.
- Релиз: REV-2 указывает на вторую ревизию платы, содержащую исправления и, возможно, небольшие улучшения.
Преимущества и отличительные особенности (для своего времени):
- Высокая производительность: Для эпохи 1990-х — начала 2000-х процессоры MC68040/060 и архитектура VME-1064 обеспечивали значительную вычислительную мощность для сложных алгоритмов управления и обработки данных в реальном времени.
- Надёжность и стойкость: Платы VMEbus, включая GE VME-1064, были известны своей конструкцией для жёстких условий эксплуатации (расширенный температурный диапазон, устойчивость к вибрации), что делало их пригодными для военных, аэрокосмических и промышленных применений.
- Модульность и масштабируемость: Архитектура VME позволяла создавать сложные системы, добавляя в стойку специализированные платы ввода-вывода, коммуникационные и DSP-платы, все из которых взаимодействовали через высокоскоростную шину.
- Детерминизм: Системы на базе VME и ОСРВ обеспечивали предсказуемое время отклика, что критически важно для управления в реальном времени.
- Долгий жизненный цикл: Поддержка таких плат, как GE VME-1064 101864 REV-2, производилась в течение десятилетий, что позволяло обслуживать долгосрочные проекты без полной замены аппаратной платформы.
Применение в различных отраслях (историческое и в нишевых системах):
- Промышленная автоматизация: Управление сложными производственными линиями, испытательными стендами, роботизированными комплексами.
- Оборона и аэрокосмос: Бортовые вычислители, системы управления вооружением, симуляторы, тестовое оборудование.
- Транспорт: Системы управления в железнодорожной и морской отраслях.
- Связь и обработка сигналов: В качестве управляющего процессора в системах коммутации и обработки радиосигналов.
Сравнение с современными аналогами и эволюция:
Плата GE VME-1064 является представителем поколения, предшествовавшего современным компактным и высокопроизводительным промышленным компьютерам. Прямыми функциональными наследниками являются современные одноплатные компьютеры в форматах VME, VPX, CompactPCI Serial или даже мощные промышленные ПЛК (например, серии RX3i от GE). По сравнению с ними, VME-1064 обладает устаревшей архитектурой (процессор 68k), низкой по современным меркам тактовой частотой, малым объёмом памяти и медленными интерфейсами (SCSI, 10 Mbit Ethernet). Её преимущества — физическая надёжность и предсказуемость в уже развёрнутых системах.
Рекомендации по выбору и важные замечания:
- Цель использования — только замена в существующих системах: Плата GE VME-1064 должна рассматриваться исключительно как запасная часть для поддержания работоспособности устаревшей, но действующей системы. Её приобретение для нового проекта абсолютно нецелесообразно.
- Критическая важность совместимости: Необходимо точное соответствие ревизии (REV-2) и, возможно, серийного номера. Даже незначительные различия в ревизиях могут вызвать проблемы с ПО или работой с другими платами в стойке из-за изменений в ПЗУ или таймингах.
- Зависимость от программного обеспечения: Работа платы полностью зависит от специфического образа операционной системы реального времени и прикладного ПО, загружаемого с дискеты, жёсткого диска SCSI или сетевого boot-сервера. Без этого ПО плата бесполезна.
- Сложность поиска и стоимость: Оригинальные новые или восстановленные платы могут быть чрезвычайно дорогими и редкими. При покупке б/у существует высокий риск получить неработоспособное устройство.
- Необходимость сопутствующего оборудования: Для работы требуется совместимая VME-стойка (задplane), источник питания VME и, вероятно, периферийные платы ввода-вывода. Система в сборе является законченным решением.
