Описание

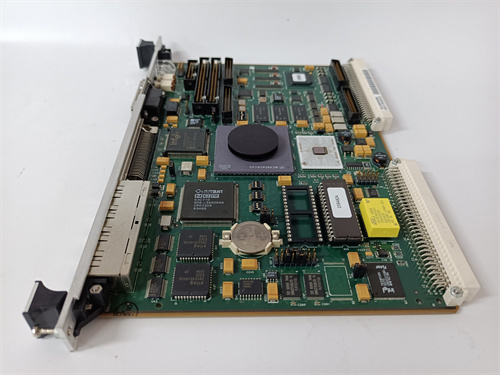

GE VME-PMC-CADDY
GE VME-PMC-CADDY является специализированным адаптерным модулем (карточкой-носителем), разработанным компанией GE Industrial Solutions для интеграции периферийных PMC-карт (PCI Mezzanine Card) в промышленные системы на базе шины VMEbus. Этот модуль GE VME-PMC-CADDY позволяет расширять функциональность контроллеров VME (в том числе PLC на платформе VME) за счет подключения специализированных PMC-карт – например, карт коммуникации, сигнальной обработки, интерфейсов с сенсорами [ссылка на продукт]. Благодаря стандартизированному дизайну, соответствующему спецификации VME64x и PMC, GE VME-PMC-CADDY легко монтируется в шасси VME, обеспечивая надежную связь между PMC-картой и контроллером через шину VMEbus. В составе промышленных контроллерных систем, ракетно-космических устройств и тестового оборудования GE VME-PMC-CADDY демонстрирует высокую механическую и электрическую стабильность, подтверждая опыт GE в разработке компонентов для критических вычислительных систем [ссылка на продукт]. Особенно ценен GE VME-PMC-CADDY в энергетике, авиакосмике, атомной энергетике и военной промышленности – где требуется расширяемость и совместимость старых и новых компонентов автоматизации.
Технические параметры
- Тип устройства: адаптерный модуль (PMC Carrier) для интеграции PMC-карт в системы VMEbus
- Совместимость с шинами: VMEbus (VME64x, VME32), PMC (IEEE 1386.1-2001)
- Тип разъема: 1 разъем PMC (64-контактный, с поддержкой 32/64-битной адресации), 1 разъем VME (96-контактный, соответствует VME64x)
- Поддерживаемые PMC-карты: одиночная полноразмерная PMC-карта (149,15 мм × 74,93 мм)
- Электрические параметры: напряжение питания для PMC-карты – +3,3 В / +5 В / ±12 В (из шасси VME), максимальный ток на PMC – 5 А
- Механические параметры: крепление на DIN-рейку или шасси VME, защита от вибраций через амортизаторные крепления
- Температурный диапазон работы: от -40 °C до +85 °C (расширенный диапазон для военных/авиакосмических приложений)
- Уровень защиты: IP20 (для установки в закрытые шасси VME)
- Размеры: 160 мм (ширина) × 3U (100 мм, высота по стандарту VME) × 233 мм (глубина)
- Стандарты соответствия: IEEE 1386.1 (PMC), ANSI/IEEE 1014 (VMEbus), MIL-STD-810G (мilitary specs), EN 61000-6-2 (электромагнитная совместимость)
- Защитные функции: защита от перегрузки питания PMC-карты, защита от статического разряда (±25 кВ), фильтрация помех на линиях питания
Преимущества и особенности
GE VME-PMC-CADDY выделяется широкой совместимостью: поддерживает как старые 32-битные контроллеры VME, так и современные 64-битные системы VME64x, а также любые PMC-карты, соответствующие стандарту IEEE 1386.1 – это позволяет модернизировать существующие системы VME без замены всего шасси, снижая капитальные затраты. Ключевым преимуществом является расширенный температурный диапазон (-40 °C до +85 °C) и соответствие военным стандартам MIL-STD-810G: делает модуль подходящим для использования в экстремальных условиях (например, на борту самолетов, кораблей, в условиях полярных регионов). Модуль имеет надежную механическую конструкцию: амортизаторные крепления минимизируют влияние вибраций на PMC-карту и контакты, что критично для мобильных или тяжелых промышленных систем (например, контроллеры на буровых платформах). Также GE VME-PMC-CADDY обеспечивает прозрачную коммуникацию: сигналы между PMC-картой и контроллером VME передаются напрямую через шину VMEbus, без дополнительных адаптеров или преобразователей, что снижает задержки и улучшает производительность. Особая особенность – поддержка «горячего插拔 » (опционально): при наличии соответствующего шасси VME позволяет заменять PMC-карту без остановки системы, что важно для неотключаемых процессов (например, системы мониторинга спутников, контроллеры электростанций).
Прикладные области и кейсы
GE VME-PMC-CADDY широко используется в авиакосмике (контроллеры на борту спутников, самолётов), военной промышленности (радиолокационные системы, системы управления вооружением), энергетике (контроллеры турбин, системы защиты реакторов), атомной энергетике (системы мониторинга радиации) и тестовом оборудовании (автоматизированные тестовые стенды). В авиакосмике модуль интегрирует PMC-карты сигнальной обработки в контроллеры спутников: GE VME-PMC-CADDY обеспечивает стабильную работу PMC-карты при переменных температурах и вибрациях в космосе, обрабатывая данные от сенсоров орбитального положения. В военной промышленности он используется в радиолокационных системах: подключает PMC-карты коммуникации через модуль к контроллерам VME, обеспечивая надежную передачу данных в условиях сильных электромагнитных помех. В энергетике GE VME-PMC-CADDY модернизирует старые контроллеры VME в системах управления турбинами: добавляет PMC-карты Ethernet/IP для интеграции с современными PLC и SCADA, сохраняя работоспособность существующего оборудования. В атомной энергетике модуль подключает PMC-карты аналоговых входов к контроллерам VME, обеспечивая сбор данных от датчиков радиации с высокой точностью.
Сравнение с конкурентами
По сравнению с аналогичными адаптерами PMC-VME от других брендов (например, Abaco Systems PMC-VME Carrier, Curtiss-Wright VME-PMC Adapter), GE VME-PMC-CADDY имеет несколько преимуществ. Во-первых, расширенный температурный диапазон (-40 °C до +85 °C) – превосходит аналоги Abaco (до +70 °C) и делает модуль подходящим для более жестких условий. Во-вторых, полная поддержка военных стандартов MIL-STD-810G – в отличие от Curtiss-Wright, который требует дополнительной опции для соответствия military specs. В-третьих, более высокая максимальная мощность для PMC-карты (5 А против 3 А у Abaco) – позволяет подключать энергоемкие PMC-карты (например, карт с GPU для сигнальной обработки). Недостатком по сравнению с Curtiss-Wright VME-PMC Adapter является отсутствие поддержки двух PMC-карт в одном модуле, но для большинства приложений с одиночным расширением GE VME-PMC-CADDY является более надежным и универсальным решением.
Советы по выбору и предостережения
При выборе GE VME-PMC-CADDY необходимо учитывать тип используемой системы VME (VME32/VME64x), размер PMC-карты (полноразмерная) и условия эксплуатации (температура, вибрации). Модуль оптимально подходит для модернизации существующих систем VME и интеграции современных PMC-функций – для приложений с двумя PMC-картами следует рассмотреть модель GE VME-DUAL-PMC-CADDY. При установке GE VME-PMC-CADDY следует строго соблюдать правила монтажа в шасси VME: обеспечить правильное подключение разъема VME, проверить совместимость напряжения питания с PMC-картой и закрепить модуль с помощью амортизаторных креплений при работе в условиях вибраций. Перед эксплуатацией необходимо проверить целостность контактов, калибрировать PMC-карту (если требуется) и проверить коммуникацию с контроллером VME. Важно регулярно проверять состояние фильтров помех и не допускать перегрузки тока на PMC-карту (не более 5 А). Не рекомендуется использовать GE VME-PMC-CADDY с нестандартными PMC-картами (не соответствующими IEEE 1386.1) или в условиях температуры за пределами -40 °C / +85 °C – это может привести к повреждению PMC-карты или контроллера VME.
VME-PMC-CADDY
