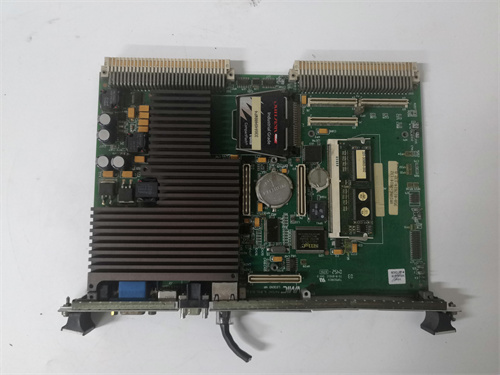

GE VMICPCI-7632-03310 IS215UCCAH3A 350-657362-003310J

Описание

Общая информация о продукте

Технические параметры продуктов

1. Модуль цифровых I/O GE VMICPCI-7632-03310

• Конфигурация I/O: 32 цифровых канала (16 входов/16 выходов), поддерживающие логику TTL/CMOS (5 В — высокий уровень, 0 В — низкий уровень).
• Тип выходов: Открытый коллектор (максимальный ток на выходе — 200 мА/канал), позволяющий управлять низковольтными исполнительными механизмами (реле, светодиоды).
• Скорость реакции: <1 мкс для входов (для отслеживания быстрых событий, например, срабатывание предохранителей) и <5 мкс для выходов.
• Функции защиты: Защита от короткого замыкания на выходах (токовые лимитеры) и электростатического разряда (ESD — ±15 кВ контактный, ±25 кВ воздушный).
• Формат и совместимость: Стандарт CompactPCI Rev. 2.1, 3U высоты — совместим с системами CompactPCI от GE и других производителей; работает с контроллерами на платформе PowerPC/Intel.

2. Модуль коммуникации GE IS215UCCAH3A

• Поддерживаемые протоколы: SERCOS III (для связи с шиной Mark VIe backplane, скорость до 1 Гбит/с, задержка <0.1 мс) и Ethernet/IP (для интеграции с внешними системами SCADA, например, GE CIMPLICITY).
• Интерфейсы: 2 порта Gigabit Ethernet (RJ45) и 1 разъем для подключения к шине Mark VIe; поддержка режима резервирования связи (MRP/RSTP) для непрерывной передачи данных.
• Безопасность: SSL/TLS шифрование (TLS 1.2/1.3) для защиты передаваемых данных и фильтрация IP-адресов (белый список авторизованных устройств).
• Совместимость: Полностью совместим с системой Mark VIe и модулями I/O GE (включая GE VMICPCI-7632-03310) — автоматически распознается контроллером при монтаже.

3. Кабель/адаптер GE 350-657362-003310J

• Тип кабеля: Витая пара Cat6a (шаг витков — 50 мм) с двойным экранированием (FTP/STP) — подавляет электромагнитные помехи (ЭМП) от силовых линий и промышленного оборудования.
• Длина: 2 метра (стандартная длина для размещения внутри шкафа); опционально доступны длины от 0.5 до 10 метров.
• Разъемы: Коннектор RJ45 (категория 6a, золотистые контакты) на обоих концах — обеспечивает надежное соединение между GE VMICPCI-7632-03310 и GE IS215UCCAH3A без контактных потерь.
• Операционные характеристики: Температурный диапазон эксплуатации — -40 °C до +80 °C; устойчивость к влажности (95% без конденсата) и химическим веществам (масло, нефть).

Преимущества и особенности комплекта

1. Взаимная совместимость и готовность к использованию: Компоненты GE VMICPCI-7632-03310, GE IS215UCCAH3A и GE 350-657362-003310J разработаны для совместной работы — не требуется дополнительная настройка или подбор адаптеров. Например, при монтаже в шкаф Mark VIe GE VMICPCI-7632-03310 автоматически распознается через GE IS215UCCAH3A, а GE 350-657362-003310J обеспечивает стабильную связь без искажений сигнала.
2. Адаптация к суровым условиям: Каждый компонент耐受ет экстремальные температуры, вибрации и ЭМП — GE VMICPCI-7632-03310 работает в диапазоне 0–60 °C, GE IS215UCCAH3A защищен от переvoltaжа (2 кВ), а GE 350-657362-003310J устойчив к влажности и химическим воздействиям. Это делает комплектацию подходящей для объектов с агрессивным окружением (например, двигательные отсеки кораблей, нефтегазовые скважины).
3. Высокая производительность и надежность: GE VMICPCI-7632-03310 обеспечивает быструю реакцию на цифровые сигналы (<1 мкс), GE IS215UCCAH3A передает данные с скоростью до 1 Гбит/с, а GE 350-657362-003310J исключает потери сигнала за счет экранирования. В электростанции это означает, что контроллер Mark VIe получает актуальные данные о статусе турбины за <0.1 мс, предотвращая задержки в регулировке.
4. Гибкость в расширении: Комплектация легко расширяется — можно добавить дополнительные модули GE VMICPCI-7632-03310 для увеличения числа цифровых каналов или заменить GE 350-657362-003310J на кабель большей длины при перерасположении компонентов. Это позволяет адаптировать систему к меняющимся требованиям объекта (например, увеличению числа сенсоров).

Примеры применения в отраслях

1. Энергетика (газотурбинная электростанция)

• GE VMICPCI-7632-03310 собирает цифровые сигналы: статус 16 клапанов подачи газа (входы) и управляет 16 релеами систем охлаждения (выходы).
• GE IS215UCCAH3A передает данные о статусе клапанов/реле через SERCOS III в контроллер Mark VIe — операторы видят актуальную информацию на панели оператора в реальном времени.
• GE 350-657362-003310J соединяет GE VMICPCI-7632-03310 с GE IS215UCCAH3A (расположенными в одном шкафу на расстоянии 1.5 метра) — экранированный кабель подавляет помехи от трансформатора турбины, предотвращая ложные сигналы.

2. Нефтегазовая промышленность (компрессорная станция)

• GE VMICPCI-7632-03310 считывает сигналы от 16 датчиков давления (срабатывание предохранителей — входы) и управляет 16 светодиодными индикаторами аварий (выходы).
• GE IS215UCCAH3A передает данные о срабатывании предохранителей через Ethernet/IP на центральную SCADA-систему — диспетчеры получают алерты за 0.05 с.
• GE 350-657362-003310J обеспечивает связь между модулями в условиях высокой влажности (90%) и температур колебаний (-10 °C до +55 °C) — кабель не подвержен коррозии, а сигналы остаются стабильными.

3. Морская промышленность (двигательный отсек корабля)

• GE VMICPCI-7632-03310 собирает статус 16 насосов смазки (входы) и управляет 16 клапанами подачи масла (выходы).
• GE IS215UCCAH3A передает данные через резервированную связь (MRP) — при сбое одного канала передача продолжается через резервный, не останавливая турбину.
• GE 350-657362-003310J устойчив к вибрациям (10–2000 Гц, ускорение 10 Г) и масляным брызгам — кабель не разрывается и не теряет экранирование в условиях морской ходки.

Сравнение с конкурентами

Советы по выбору и мерам предосторожности

Советы по выбору

1. Определите требования к количеству каналов: Если нужно собирать/управлять >16 цифровыми сигналами, выбирайте комплектацию с GE VMICPCI-7632-03310 (32 канала); для меньших задач можно использовать модификацию VMICPCI-7616 (16 каналов).
2. Учтите расстояние между компонентами: Выберите длину кабеля GE 350-657362-003310J с запасом (например, если модули находятся на расстоянии 1.2 метра — купите кабель 2 метра) — это избежит растяжения и повреждения контактов.
3. Проверьте совместимость с существующей системой: Комплект подходит для GE Mark VIe и CompactPCI; если вы используете контроллеры Siemens — рассмотрите альтернативные решения GE для Profinet.

Меры предосторожности

1. Отключите питание перед монтажом: При установке GE VMICPCI-7632-03310 и GE IS215UCCAH3A отключите основное питание шкафа — это предотвращает короткое замыкание и повреждение модулей.
2. Используйте только оригинальный кабель: Не заменяйте GE 350-657362-003310J на неоригинальные кабели — они не обеспечивают достаточную экранирование и могут привести к потере сигнала.
3. Регулярно проверяйте соединения: Раз в месяц осматривайте контакты GE 350-657362-003310J — удаляйте пыль и проверяйте надежность крепления; ослабленные контакты вызывают искажения сигнала.
4. Калибруйте GE VMICPCI-7632-03310 раз в год: Используйте эталонный генератор цифровых сигналов для проверки точности входов/выходов — это поддерживает стабильность работы модуля.
