Описание
Описание продукта

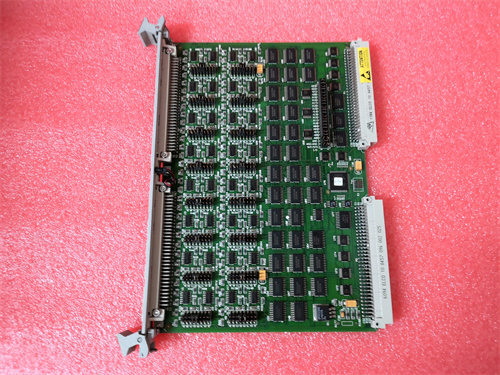

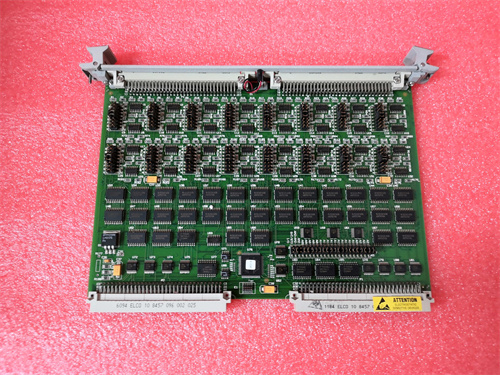

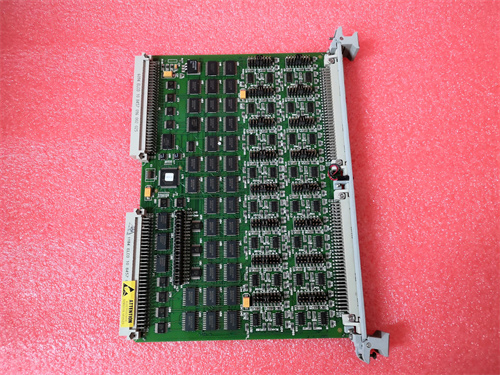

GE VMIVME-1128 представляет собой высоконадежный цифровой входной модуль формата 3U VME, разработанный для надежной сбора дискретных сигналов от промышленных сенсоров (концевиков положения, фотоэлементов, кнопок аварийного останова) в суровых эксплуатационных условиях. Модуль GE VMIVME-1128 оснащен 16 независимыми входными каналами — каждый канал поддерживает стандартные промышленные сигналы 24 В DC и имеет настраиваемую фильтрацию шумов (0.1–10 мс), что позволяет подавить электромагнитные помехи от мощного оборудования (моторы, трансформаторы) и предотвратить ложные срабатывания.
Благодаря поддержке протокола VMEbus (32-bit, до 40 МГц) GE VMIVME-1128 обеспечивает высокоскоростную передачу собранных данных в контроллер VME — задержка реакции не превышает 1 мс, что критично для систем с жесткими требованиями к реальному времени (например, управление турбинами электростанций или сигнальные системы корабельной техники). Также GE VMIVME-1128 имеет встроенную функцию самодиагностики: он автоматически проверяет состояние каждого канала (обрыв кабеля, короткое замыкание) и внутренние компоненты (логические микросхемы, цепь питания), передавая коды ошибок в контроллер, позволяя операторам быстро локализовать проблемы без остановки процесса.
Ключевой особенностью GE VMIVME-1128 является экстремальная устойчивость к условиям эксплуатации: он работает в диапазоне температур -40 °C до +85 °C, устойчив к вибрациям и шокам (по стандартам MIL-STD-810H) и имеет защиту от пыли (класс IP20), что делает его подходящим для использования в открытом промышленном пространстве или аэрокосмических объектах. При правильной интеграции GE VMIVME-1128 эффективно собирает данные для мониторинга критического оборудования, например, он отслеживает позицию защитных стержней в ядерных электростанциях или состояние приводов в металлургических цехах, обеспечивая достоверную обратную связь для системы управления.
Параметры продукта
- Тип устройства: Цифровой входной модуль (DI) для систем VME
- Конструктивные параметры:
- Формат: 3U VME (стандартная размерность для модулей VME)
- Количество каналов: 16 независимых цифровых входов
- Класс защиты: IP20 (защита от пыли и крупных предметов)
- Характеристики входов:
- Тип сигнала: 24 В DC (существование напряжения)
- Ток входа: 3–7 мА (при 24 В DC)
- Уровень напряжения “высокий”: ≥18 В DC, “низкий”: ≤5 В DC
- Фильтрация шумов: Настраиваемая (0.1–10 мс)
- Коммуникационные характеристики:
- Протокол: VMEbus 32-bit (совместим с VME Rev. D)
- Скорость передачи данных: До 40 МГц
- Задержка реакции: ≤1 мс
- Электрические характеристики:
- Изоляция: 1 кВ переменного тока между каналами, 2 кВ переменного тока между модулем и землей
- Защита EMC: Соответствует EN 61326-1 (категория 3 — промышленные среды с сильными помехам)
- Условия эксплуатации:
- Температурный диапазон работы: -40 °C до +85 °C
- Влажность: ≤95% (без конденсации)
- Вибрация: 10–2000 Гц (по MIL-STD-810H, амплитуда 0.06 мм)
- Шок: 50 Г (продолжительность импульса 1 мс, по MIL-STD-810H)
- Питание:
- Напряжение: ±5 В DC / ±12 В DC (из шасси VME), потребляемый ток ≤100 мА
- Сертификация: Соответствует CE, UL 508, MIL-STD-810H, RoHS
Преимущества и особенности
- Экстремальная устойчивость: Работа при -40 °C до +85 °C и соответствие стандартам MIL-STD делают GE VMIVME-1128 подходящим для критических объектов (аэрокосмос, ядерная энергетика, корабельная техника).
- Высокоскоростная передача данных: VMEbus 32-bit (до 40 МГц) и задержка ≤1 мс гарантируют реальное время сбора сигналов, критично для динамических процессов.
- Гибкая фильтрация помех: Настраиваемая фильтрация (0.1–10 мс) адаптируется к разным условиям помех, предотвращая ложные срабатывания.
- Простота интеграции: Совместимость с системами VME и плагинная установка упрощают монтаж и замену, сокращая время простоя системы.
Примеры применения в отраслях
- Энергетика: В ядерных электростанциях GE VMIVME-1128 собирает сигналы от датчиков положения защитных стержней — данные передаются в контроллер VME в режиме реального времени, позволяя операторам мгновенно реагировать на изменения реактивности ядра.
- Аэрокосмика: В бортовых системах спутников или самолётов модуль считывает сигналы от сенсоров состояния двигателей (дискретные сигналы “норма/авария”) — устойчивость к экстремальным температурам и вибрациям гарантирует работу в космических условиях.
- Тяжелая промышленность: В металлургических цехах GE VMIVME-1128 отслеживает состояние приводов сталеплавильных печей (сигналы от концевиков) — фильтрация помех подавляет влияние мощных электродвигателей, обеспечивая точность данных.
- Корабельная техника: В системах управления кораблями модуль собирает сигналы от кнопок аварийного останова и датчиков наличия воды в трюмах — устойчивость к влажности и шокам поддерживает надежность в морских условиях.
Сравнение с конкурентами
| Параметр | GE VMIVME-1128 | Конкурентный модуль (например, Curtiss-Wright VME DI-16) |
|---|---|---|
| Температурный диапазон | -40 °C до +85 °C | -20 °C до +70 °C (не для экстремальных условий) |
| Скорость VMEbus | 40 МГц | 33 МГц (медленнее для больших объемов данных) |
| Фильтрация помех | Настраиваемая (0.1–10 мс) | Фиксированная (1 мс) — не адаптируется к помехам |
| Сертификация MIL-STD | Да (MIL-STD-810H) | Нет (ограниченное использование в военных/aэрокосмических объектах) |
| Количество каналов | 16 | 16 (аналогичное количество) |
Итог: GE VMIVME-1128 превосходит конкурентов по устойчивости к экстремальным условиям, скорости передачи данных и гибкости фильтрации помех, что делает его предпочтительным для систем VME в критических отраслях.
Советы по подбору и предостережения
Советы по подбору
- Проверьте тип системы VME: Модуль подходит для 3U VME-шасси — для 6U систем требуется адаптерный модуль.
- Определите условия эксплуатации: Для экстремальных температур (-40 °C до +85 °C) или военных/aэрокосмических объектов GE VMIVME-1128 — единственный подходящий выбор; для обычных промышленных условий можно использовать более бюджетные модели.
- Настройте фильтрацию помех: В средах с сильными помехами (например, рядом с трансформаторами) установите фильтрацию 5–10 мс; для быстрых процессов — 0.1–1 мс.
Предостережения
- Не превышайте параметры входа: Для каналов не подавляйте напряжение выше 30 В DC — это может повредить электронику GE VMIVME-1128.
- Используйте экранированные кабели: Для подключения сенсоров используйте двойноэкранированные кабели, заземляя экран на шасси VME — это дополнительно снижает помех.
- Регулярная диагностика: Ежеквартально проверяйте состояние модуля через ПО GE VME Configurator — это позволяет выявить деградацию компонентов (например, снижение изоляции) до возникновения сбоя.
