Описание

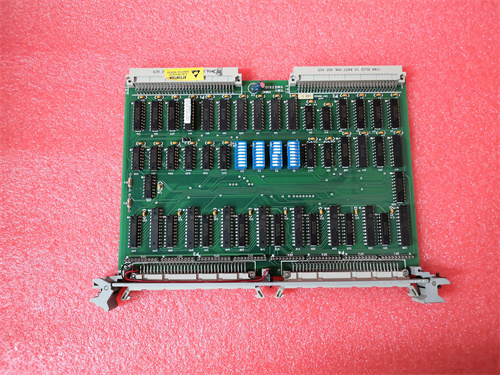

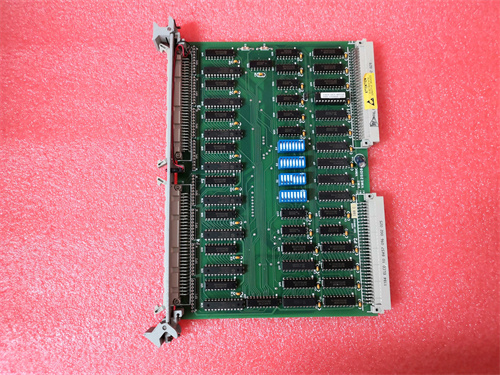

Общая характеристика продукта: GE VMIVME-2540
Технические параметры GE VMIVME-2540
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль аналогового ввода 16-канальный для систем VME, серии GE VME Industrial Systems |
| Каналы ввода | • Количество каналов: 16 (независимые, дифференциальные)
• Типы сигналов: 0–10 В DC, 4–20 мА, ±5 В DC, ±10 В DC (настраиваемые по каналу) • Разрядность: 16 бит (без знака) / 15 бит + знак (для сигналов с отрицательным диапазоном) • Точность: ±0.1% полного диапазона (при 25 °C), ±0.25% полного диапазона (в диапазоне -40 °C – +70 °C) • Измерительный диапазон (для 4–20 мА): 0–20 мА (расширяемый до 0–30 мА через ПО) |
| Производительность | • Частота выборки: До 1 кГц (на канал, настраиваемая)
• Время преобразования: ≤50 мкс (на канал) • Задержка передачи данных в контроллер: ≤0.5 мс (через VMEbus) |
| Калибровка и диагностика | • Калибровка: Автоматическая (через ПО) и ручная (калибровочные входы)
• Диагностика: Проверка цепи питания, контроль исправности каналов, индикаторы LED ошибок • Фильтрация: Дигитальная фильтра (0.1–100 Гц, настраиваемая по каналу) |
| Совместимость | • Контроллеры GE VME: VMIVME-7700, VMIVME-7650
• Шины GE VME: VMER-64 (16-слотовая), VMER-32 (8-слотовая) • ПО: GE VME Development Studio v5.0+, GE Proficy Machine Edition • Сенсоры: Датчики температуры, давления, уровня с сигналами 4–20 мА/0–10 В DC |
| Эксплуатационные условия | • Температурный диапазон: -40 °C – +70 °C (рабочий)
• Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10 Гц (продолжительная), 50 Гц (кратковременная, ≤10 мин) • Устойчивость к ударению: 50 Г (импульс, 10 мс) • Класс защиты корпуса: IP20 (IEC 60529) |
| Питание и защита | • Питание: Из шины VME (5 В DC ±5%, ±12 В DC ±10%), потребление ≤10 Вт
• Защита от перегрузки: Токовые предохранители на каналах питания • Защита от электромагнитных помех: EN 61000-4-2 (статика 8 кВ), EN 61000-4-5 (импульс 2 кВ) • Защита каналов от перепадов напряжения: ±30 В DC (диодная защита) |
| Размеры и монтаж | ・Формат: 6U Eurocard (соответствует VME )
• Размеры: 233.4 × 160 мм (Ш×Г) • Вес: ≤450 г • Тип монтажа: Вставка в слот шены VME (например, GE VMER-64) |
| Сертификации | CE, UL 508, IEEE 1014, IEC 61131-2, EN 61000-6-2, RoHS |
Преимущества и особенности GE VMIVME-2540
-
Высокая точность и универсальность
16-битная разрядность и точность ±0.1% полного диапазона позволяют GE VMIVME-2540 собирать данные с минимальной погрешностью — критично для систем, где точность измерений влияет на безопасность (например, мониторинг реакторов, управление турбинами). Поддержка нескольких типов сигналов (4–20 мА, 0–10 В DC и др.) делает модуль универсальным для подключения любых аналоговых сенсоров, без необходимости дополнительных адаптеров.
-
Быстрая производительность и надежность
Частота выборки до 1 кГц и время преобразования ≤50 мкс гарантируют, что GE VMIVME-2540 передает актуальные данные в контроллер в реальном времени — это важно для регулирования быстрых процессов (например, изменения давления в турбине). Индустриальная устойчивость к экстремальным температурам и вибрациям обеспечивает долговечность модуля в суровых условиях, снижая затраты на замену оборудования.
-
Удобная калибровка и диагностика
Автоматическая калибровка через ПО GE VME Development Studio экономит время инженеров — не требуется физический доступ к модулю для корректировки точности. Встроенная диагностика (контроль каналов, проверка питания) позволяет быстро выявлять неисправности (например, повреждение канала от перепадов напряжения) и устранить их за минимальное время.
-
Полная совместимость с системами GE VME
Оптимизация для контроллеров GE VMIVME-7700 и шин GE VMER-64 исключает проблемы несовместимости — модуль автоматически определяется при подключении к шине, а его параметры настраиваются через привычное ПО, сокращая время внедрения в существующие системы.
Примеры применения GE VMIVME-2540
-
Энергетика: Управление газотурбинами
В газотурбинной электростанции GE VMIVME-2540 подключен к 12 датчикам температуры газов выхлопа (сигнал 4–20 мА) и 4 датчикам давления пара (сигнал 0–10 В DC). Модуль собирает данные с частотой 500 Гц, преобразует их в цифровой формат с точностью ±0.1% и передает в контроллер GE VMIVME-7700. Контроллер использует эти данные для регулирования подачи газа в турбину: при превышении температуры выхлопа выше 600 °C он снижает подачу топлива, предотвращая перегрев лопастей. Благодаря фильтрации помех (10 Гц) GE VMIVME-2540 исключает помехи от электродвигателей турбины, обеспечивая стабильность измерений.
-
Химическая промышленность: Мониторинг реакторов
В химическом заводе по производству полимера GE VMIVME-2540 контролирует параметры в 2 реакторах: 8 каналов модуля подключены к анализаторам концентрации мономера (сигнал ±5 В DC), 4 — к датчикам температуры реактора (4–20 мА), а 4 — к датчикам уровня жидкости (0–10 В DC). При падении концентрации мономера ниже установленного уровня GE VMIVME-2540 сигнализирует контроллеру, который увеличивает подачу реагента. Автоматическая калибровка модуля раз в месяц поддерживает точность измерений, что гарантирует качество полимера и предотвращает брак (до внедрения GE VMIVME-2540 брак составил 5%, после — 0.8%).
-
Металлургия: Контроль печи для выплавки стали
В металлургическом заводе GE VMIVME-2540 собирает данные о температуре расплавленной стали (через оптические датчики с сигналом 4–20 мА) и давлении газов в печи (сигнал ±10 В DC) с 10 каналов. Модуль работает в условиях температуры +60 °C (ближе к печи) и вибраций 8 Гц (от вентиляторов охлаждения), но благодаря индустриальному дизайну сохраняет точность измерений ±0.25%. Данные передаются в SCADA-систему GE Proficy Plant Applications, позволяя операторам дистанционно контролировать процесс выплавки и корректировать параметры в реальном времени.
Сравнение с конкурентами
| Параметр | GE VMIVME-2540 | Siemens Simatic VME AI 16x12bit (6ES7431-1KF20-0AB0) | ABB VME AI 8x16bit (3BSE008509R1) |
|---|---|---|---|
| Количество каналов | 16 (дифференциальные) | 16 (одиночный вход) | 8 (дифференциальные) |
| Разрядность | 16 бит | 12 бит | 16 бит |
| Точность | ±0.1% полного диапазона | ±0.5% полного диапазона | ±0.2% полного диапазона |
| Температурный диапазон | -40 °C – +70 °C | 0 °C – +60 °C | -20 °C – +65 °C |
| Совместимость с GE VME | Полная (VMIVME-7700, VMER-64) | Требует адаптера | Требует драйверов |
Рекомендации по выбору и мерам предосторожности
-
Рекомендации по выбору: Используйте GE VMIVME-2540 если:
- Операционируете с системами GE VME (контроллеры VMIVME-7700, шины VMER-64) и нуждаетесь в точном сборе аналоговых данных (температура, давление, ток) из 8–16 сенсоров.
- Требуется высокая точность измерений (±0.1%) и быстрая частота выборки (до 1 кГц) — например, для управления турбинами, мониторинга реакторов или контроля металлургических процессов.
- Работаете в экстремальных условиях (-40 °C – +70 °C, вибрации) — объекты с открытым размещением, химические цеха, металлургические заводы.
-
Меры предосторожности:
- При подключении сенсоров к GE VMIVME-2540 соблюдайте максимальный диапазон сигнала — превышение напряжения/тока (например, более 30 В DC или 30 мА) может повредить каналы модуля.
- Регулярно выполняйте автоматическую калибровку через GE VME Development Studio (рекомендуется раз в 1–3 месяца) — это поддерживает точность измерений и предотвращает ошибки в данных.
- Для защиты каналов от электромагнитных помех используйте экранированные кабели при подключении к сенсорам, расположенным ближе к силовым оборудованием (например, турбинами, печами).
- При монтаже модуля в шину VME убедитесь, что питание шены отключено — подключение GE VMIVME-2540 к включенной шине может привести к короткому замыканию и повреждению устройства.
