Описание
Общая информация о продукте

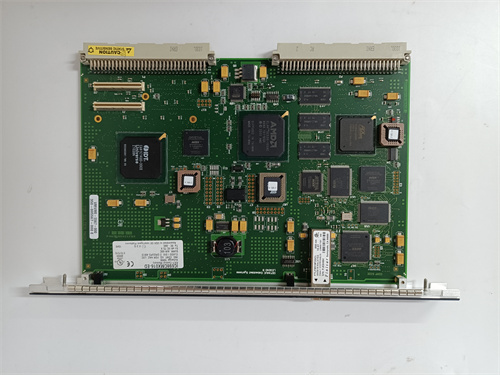

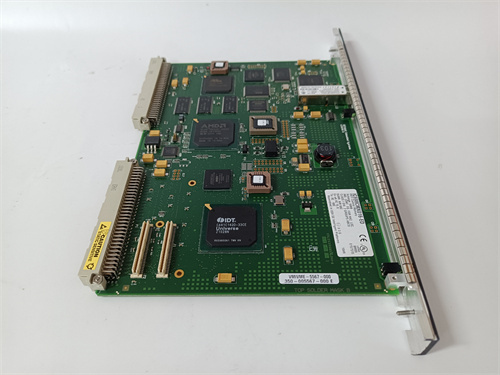

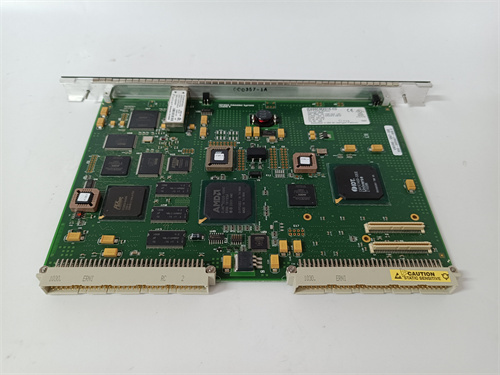

Первым делом рассмотрим модуль аналогового ввода-вывода на платформе VME GE VMIVME-5576 — это специализированное оборудование от компании GE, предназначенное для преобразования аналоговых сигналов (входов) и генерации аналоговых команд (выходов) в системах модульных автоматизации на платформе VMEbus. Ссылка на продукт GE VMIVME-5576 доступна по следующему адресу: [здесь будет указана ваша ссылка]. Модуль GE VMIVME-5576 отличается высокой плотностью каналов, точностью и устойчивостью к экстремальным условиям, что делает его ключевым элементом для критических процессов в энергетике, аэрокосмической отрасли и тяжелой промышленности (например, управление турбинами, мониторинг реакторных параметров). Благодаря поддержке стандарта VMEbus, GE VMIVME-5576 легко интегрируется с другими модулями GE (например, контроллер VMIVME-4150) и обеспечивает бесперебойную передачу данных в режиме реального времени.
Технические параметры продукта
Модуль GE VMIVME-5576 характеризуется следующими критическими техническими параметрами:
- Тип каналов: 16 аналоговых входных каналов (AI) и 8 аналоговых выходных каналов (AO) — сочетает функции приема и передачи аналоговых сигналов, сокращая количество модулей в системе.
- Аналоговые входы (AI):
- Поддерживаемые сигналы: 4–20 мА (ток), 0–10 ВДК, ±10 ВДК (напряжение).
- Точность: ±0.02% от полного диапазона (FSR) при 25 °C — экстра высокая точность для измерения критических параметров (например, давление в газовых трубопроводах).
- Частота обновления: 10 Гц (каждой канал обновляется 10 раз в секунду).
- Аналоговые выходы (AO):
- Поддерживаемые сигналы: 4–20 мА (ток), 0–10 ВДК (напряжение).
- Точность: ±0.05% FSR при 25 °C — гарантирует стабильность генерируемых команд для исполнительных механизмов (например, приводы клапанов).
- Максимальный выходной ток: 0.5 А на канал (для управления маломощными приводами без промежуточных релей).
- Температурный диапазон работы: -40 °C до +70 °C — позволяет использовать GE VMIVME-5576 в суровых условиях (холодные подстанции, горячие цехы, открытое пространство).
- Коммуникация: Подключается к шине VMEbus (32-бит, 33 МГц) — обеспечивает высокоскоростную связь с контроллером VME (например, VMIVME-4150) с задержкой менее 1 мс.
- Питание: Работает от напряжения ±12 ВДК и +5 ВДК (стандарт для VME-систем), потребляя суммарный ток до 2 А.
Преимущества и особенности
- Комплексная функциональность (AI + AO): Сочетание 16 входов и 8 выходов в одном модуле экономит пространство в VME-шкафу и снижает затраты на монтаж/обслуживание — вместо двух отдельных модулей (отдельного AI и AO) достаточно одного GE VMIVME-5576.
- Экстра высокая точность: Точность ±0.02% для входов и ±0.05% для выходов делает модуль подходящим для систем с строгими требованиями к измерениям и управлению (например, фармацевтическая промышленность, аэрокосмика), где даже микродевиации могут привести к браку или авариям.
- Устойчивость к экстремальным условиям: Работа в диапазоне -40/+70 °C, защита от вибраций (IEC 60068-2-6) и электромагнитных помех (EMC EN 61000-6-2) гарантирует надежность GE VMIVME-5576 в условиях, где стандартные модули не выдерживают нагрузки (например, добычные площадки в Арктике, металлургические печи).
- Совместимость с VME-системами: Стандартная интеграция с VMEbus позволяет подключить GE VMIVME-5576 к любому контроллеру VME (как GE, так и сторонним) без дополнительных адаптеров — упрощает модернизацию существующих систем.
Примеры применения в отраслях
- Электроэнергетика (гидроэлектростанции): GE VMIVME-5576 измеряет уровень воды в водохранилищах (AI, сигнал 4–20 мА от датчика уровня) и давление в турбине (AI, ±10 ВДК от манометра), а также генерирует команды для регулировки вентилей подачи воды (AO, 4–20 мА к приводу). Данные передаются в контроллер VMIVME-4150, который оптимизирует мощность генерации в зависимости от параметров.
- Аэрокосмическая отрасль (тестовые стенды): В тестовых стендах для авиационных двигателей GE VMIVME-5576 измеряет температуру газового тракта (AI, 4–20 мА от термопары) и скорость вращения ротора (AI, 0–10 ВДК от датчика скорости), а также управляет приводами дросселирования (AO, 4–20 мА). Высокая точность и устойчивость при -40/+70 °C гарантируют достоверность тестовых данных.
- Нефтегазовая отрасль (компрессорные станции): Модуль принимает сигналы от датчиков давления в компрессорах (AI, 4–20 мА) и температуры нефти (AI, 0–10 ВДК), а также отправляет команды на регулировку скорости компрессоров (AO, 4–20 мА к приводу). Защита от электромагнитных помех предотвращает искажение сигналов от высоковольтных линий на добычных площадках.
- Металлургия (индукционные печи): GE VMIVME-5576 измеряет температуру расплава металла (AI, 4–20 мА от оптического температурного датчика) и уровень расплава (AI, 0–10 ВДК от ультразвукового датчика), а также управляет мощностью нагрева (AO, 0–10 ВДК к регулятору напряжения). Работа при +70 °C позволяет модулю выдерживать тепло от печи.
Сравнение с конкурентами
Сравним GE VMIVME-5576 с аналогичным модулем VME — Emerson MVME2310 (аналоговый AI/AO модуль):
| Параметр | GE VMIVME-5576 | Emerson MVME2310 |
|---|---|---|
| Количество каналов (AI/AO) | 16 AI / 8 AO | 8 AI / 4 AO |
| Точность AI | ±0.02% FSR | ±0.1% FSR |
| Точность AO | ±0.05% FSR | ±0.1% FSR |
| Температурный диапазон | -40 °C – +70 °C | -25 °C – +65 °C |
| Максимальный выходной ток (AO) | 0.5 А на канал | 0.3 А на канал |
GE VMIVME-5576 преимуществует более высокой плотностью каналов (в 2 раза больше AI и AO), значительно большей точностью (в 5 раз для AI, в 2 раза для AO), шире температурным диапазоном и большим выходным током — это делает его предпочтительным для критических систем, где требуется комплексность, точность и устойчивость. Для предприятий с VME-системами GE модуль обеспечивает идеальную совместимость с контроллерами VMIVME-серии.
Советы по выбору и меры предосторожности
-
Советы по выбору:
- Определите потребности в каналах — если вам нужно больше 8 AI или 4 AO, GE VMIVME-5576 (16 AI/8 AO) станет оптимальным; для меньших нагрузок можно рассмотреть менее мощные модели, но с потерей функциональности.
- Учтите условия эксплуатации — в системах, работающих при температуре < -25 °C или > +65 °C, только GE VMIVME-5576 гарантирует стабильность (конкуренты имеют узкий диапазон).
- Проверьте совместимость с VME- контроллером — модуль работает с любым 32-битным VME- контроллером, но для максимальной производительности рекомендуется использовать с GE VMIVME-4150.
-
Меры предосторожности:
- Монтируйте GE VMIVME-5576 только в сертифицированные VME-шкафы с принудительной вентиляцией — при работе в +70 °C эффективное охлаждение предотвращает перегрев компонентов.
- Перед подключением к VMEbus проверьте полярность питания (±12 ВДК, +5 ВДК) — неправильная полярность может повредить модуль или контроллер.
- Для аналоговых входов используйте экранированные кабели (тип Shielded Twisted Pair) — это снижает влияние электромагнитных помех и сохраняет точность измерений, особенно в “шумистых” средах (например, поблизости от двигателей).
- Не превышайте максимальный выходной ток (0.5 А) на аналоговых выходах — для нагрузок с током >0.5 А используйте промежуточные реле, чтобы избежать повреждения каналов AO.
