Описание

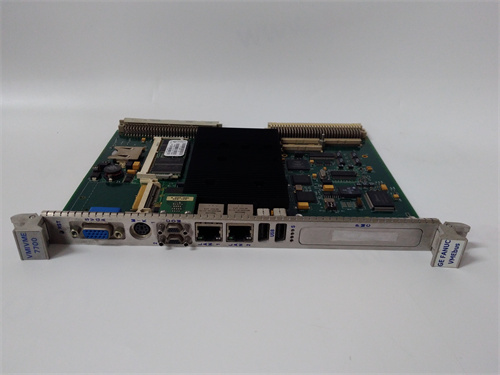

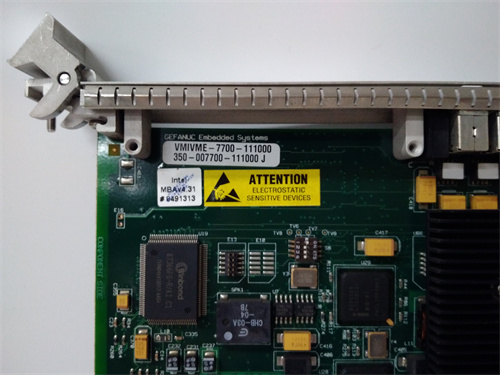

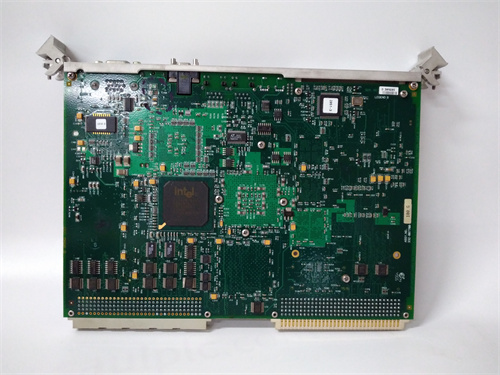

Общая характеристика продукта: GE VMIVME-7700
Технические параметры GE VMIVME-7700
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный контроллер VME 32-бит, серии GE VME Industrial Systems |
| Процессор и память | • Процессор: PowerPC-based (частота 266 МГц)
• RAM: 64 МБ SDRAM (расширяема до 256 МБ) • Flash-память: 8 МБ (для хранения программы и архивов) ・Память не挥发性: 512 кБ EEPROM (для конфигурации) |
| Архитектура и коммуникации | • Тип шины: VMEbus 32-бит (ANSI/IEEE 1014-1987)
• Коммуникационные порты: 1 x RS-232/485 (Modbus RTU), 1 x Ethernet 10/100 Мбит/с (Modbus TCP, IEC 60870-5-103) • Поддерживаемые протоколы: Modbus RTU/TCP, IEC 60870-5-103, VMEbus Protocol |
| Производительность | • Частота обработки данных: до 1 кГц (на канал)
• Задержка реакции: ≤1 мс (при аномалиях) • Количество поддерживаемых модулей VME: до 15 (в шине GE VMER-64) • Количество алгоритмов защиты: до 32 (настраиваемых) |
| Совместимость | • Модули GE VME: VMIVME-4113 (AI), VMIVME-3122 (DI/DO), VMIVME-5500 (питание)
• Шины GE VME: VMER-64 (16-слотовая) • Системы SCADA: GE Proficy Grid, GE Proficy Plant Applications • ПО для программирования: GE VME Development Studio v5.0+ |
| Эксплуатационные условия | • Температурный диапазон: -40 °C – +70 °C (рабочий)
• Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10 Гц (продолжительная), 50 Гц (кратковременная, ≤10 мин) • Устойчивость к ударению: 50 Г (импульс, 10 мс) • Класс защиты корпуса: IP20 (IEC 60529) |
| Питание и защита | • Питание: 5 В DC (±5%), ±12 В DC (±10%), потребление ≤15 Вт
• Защита от перегрузки: Токовые предохранители на каналах питания • Защита от электромагнитных помех: EN 61000-4-2 (статика 8 кВ), EN 61000-4-5 (импульс 2 кВ) |
| Размеры и монтаж | ・Формат: 6U Eurocard (соответствует VME 标准)
• Размеры: 233.4 × 160 мм (Ш×Г) • Вес: ≤500 г • Тип монтажа: Вставка в слот шены VME (например, GE VMER-64) |
| Сертификации | CE, UL 508, IEEE 1014, IEC 61131-3, EN 61000-6-2, RoHS |
Преимущества и особенности GE VMIVME-7700
-
Высокая производительность и реальное время работы
Процессор с частотой 266 МГц и частота обработки данных до 1 кГц позволяют GE VMIVME-7700 обрабатывать сложные алгоритмы защиты (например, дифференциальная защита трансформаторов) и регулирования в реальном времени — задержка реакции ≤1 мс критична для предотвращения разрушений оборудования при авариях (короткие замыкания, перегрузки).
-
Широкая совместимость с модулями VME
Поддержка стандартной VMEbus-архитектуры и совместимость с модулями GE VMIVME (аналоговые, цифровые, коммуникационные) делают GE VMIVME-7700 универсальным для различных задач — от защиты подстанций до управления турбинами. Это устраняет необходимость в использовании специализированного оборудования и снижает затраты на модернизацию.
-
Индустриальная надежность и устойчивость
Устойчивость к экстремальным температурам (-40 °C – +70 °C) и вибрациям позволяет использовать GE VMIVME-7700 в объектах с суровыми условиями: открытые распределительные подстанции, тепловые электростанции, морские платформы. В отличие от коммерческих контроллеров, он не требует дополнительного охлаждения или защиты от механических нагрузок.
-
Удобство интеграции и программирования
Поддержка распространенных протоколов (Modbus, IEC 60870-5-103) упрощает интеграцию с SCADA-системами, а ПО GE VME Development Studio предоставляет графический интерфейс для программирования алгоритмов защиты и настройки параметров — инженерам не требуется глубокое знание низкоуровневых языков, что сокращает время на внедрение.
Примеры применения GE VMIVME-7700
-
Распределительные подстанции: Защита трансформаторов
В подстанции 220 кВ с 4 трансформаторами (50 МВт·А каждый) GE VMIVME-7700 подключен к 4 модулям GE VMIVME-3122 (дифференциальная защита) и 2 модулям GE VMIVME-4113 (измерение тока/напряжения). Контроллер обрабатывает данные с частотой 1 кГц, выявляет разницу токов на входе и выходе трансформатора (признак короткого замыкания) и отправляет команду на отключение контактора за 0.8 мс. Благодаря встроенной Flash-памяти, контроллер сохраняет данные о сборе (время, величина тока) для последующего анализа, что помогает определить причину аварии и предотвратить повторение.
-
Тепловые электростанции: Управление паровыми турбинами
В ТЭЦ с 2 паровыми турбинами GE VMIVME-7700 управляет 6 модулями GE VMIVME-4113 (измерение температуры пара, скорости вращения) и 1 модулем коммуникации (Modbus TCP). Контроллер использует встроенные алгоритмы для регулирования подачи пара: при превышении скорости вращения турбины выше номинальной (3000 об/мин) он отправляет команду на снижение подачи пара, поддерживая стабильную мощность. Данные о работе турбин (каждые 10 секунд) сохраняются в Flash-памяти на 1 месяц, что позволяет инженерам анализировать тенденции и планировать техническое обслуживание (например, замену масла при увеличении температуры).
-
Морские энергосистемы: Контроль дизельгенераторов
На морской платформе GE VMIVME-7700 контролирует 3 дизельгенератора (10 МВт каждый), подключенных к 6 модулям GE VMIVME-3122 (статус контакторов) и 3 модулям GE VMIVME-4113 (уровень топлива). Устойчивость контроллера к влажности (95% без конденсации) и вибрациям (10 Гц) гарантирует работоспособность в морских условиях, где коррозия и механические нагрузки часто повреждают оборудование. Контроллер отправляет данные о состоянии генераторов на береговую диспетчерскую через протокол IEC 60870-5-103, обеспечивая дистанционное мониторинг и управление.
Сравнение с конкурентами
| Параметр | GE VMIVME-7700 | Siemens Simatic VME 1500 | ABB VME Controller |
|---|---|---|---|
| Процессорная частота | 266 МГц | 200 МГц | 250 МГц |
| Задержка реакции | ≤1 мс | ≤3 мс | ≤2 мс |
| Температурный диапазон | -40 °C – +70 °C | 0 °C – +60 °C | -20 °C – +65 °C |
| Поддерживаемые протоколы | Modbus RTU/TCP, IEC 60870-5-103 | PROFINET, Modbus TCP | Modbus RTU, IEC 61850 |
| Совместимость с GE VME | Полная (модули VMIVME, шина VMER-64) | Ограниченная (требует адаптеров) | Ограниченная (требует драйверов) |
Рекомендации по выбору и мерам предосторожности
-
Рекомендации по выбору: Используйте GE VMIVME-7700 если:
- Операционируете с системами GE VME (шины VMER-64, модули VMIVME) и нуждаетесь в контроллере для защиты или регулирования критических процессов — распределительные подстанции, электростанции, морские энергосистемы.
- Требуется высокая производительность (задержка ≤1 мс) для обработки алгоритмов защиты при авариях (короткие замыкания, перегрузки) или реального времени управления оборудованием (турбины, генераторы).
- Работаете в экстремальных условиях (-40 °C – +70 °C) — объекты с открытым размещением, морские платформы, тяжелое машиностроение.
-
Меры предосторожности:
- При вставке GE VMIVME-7700 в шину VME убедитесь, что питание шены отключено — подключение контроллера к включенной шине может привести к короткому замыканию и повреждению устройства.
- Регулярно архивируйте конфигурацию и архивные данные через GE VME Development Studio — в случае сброса настроек это позволит быстро восстановить работу контроллера.
- Не превышайте максимальные параметры эксплуатации (температура, напряжение) — работа за пределами указанных диапазонов снижает срок службы и может привести к внезапному выходу из строя.
- При замене модулей в шине VME, подключенной к GE VMIVME-7700, следу процедуре горячей замены (если поддерживается) — несанкционированное извлечение модулей может привести к потере данных и остановке процесса.
