Описание
Продукт: GE VMIVME-7750

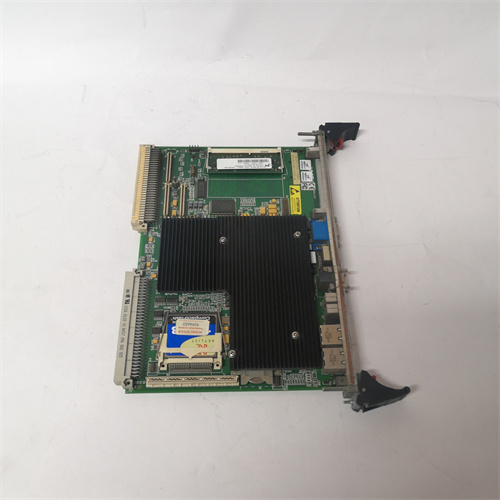

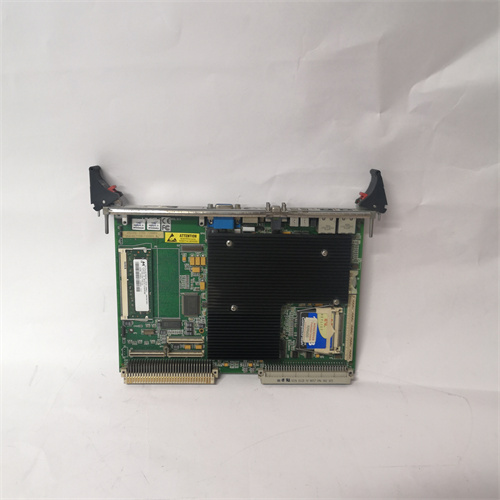

Это устройство является представителем серии высокопроизводительных одноплатных компьютеров (SBC) для построения сложных систем управления и сбора данных в реальном времени. Плата GE VMIVME-7750 представляет собой полнофункциональный вычислительный модуль, построенный на архитектуре Intel x86, предназначенный для установки в стойку стандарта VMEbus. Она служит центральным или дополнительным процессором в системах, требующих высокой вычислительной мощности, надёжности и работы в детерминированном режиме, таких как промышленная автоматизация, тестирование, моделирование и связь.
Ключевые параметры и характеристики:
- Тип устройства: Одноплатный компьютер (Single Board Computer – SBC) для шины VMEbus.
- Стандарт шины: VMEbus (VERSAModule Eurocard), 32-разрядная (VME32) с поддержкой мастера/ведомого (Master/Slave).
- Процессор: Высокочастотный процессор Intel Pentium или Celeron своего поколения (например, Pentium III, Celeron с тактовой частотой от 500 МГц до 1 ГГц+).
- Системная логика (Chipset): Интегрированный набор микросхем Intel для поддержки процессора и периферии.
- Память:
- ОЗУ (RAM): Слоты для установки модулей SDRAM или подобных (объёмом от 128 МБ до 1 ГБ и более).
- ПЗУ: Flash-память для хранения BIOS, загрузчика и встроенного ПО.
- Интерфейсы хранения данных: Контроллеры для IDE (PATA) жёстких дисков и CompactFlash, часто с поддержкой RAID.
- Периферийные интерфейсы (интегрированные на борту):
- Сетевой интерфейс: Один или два порта 10/100/1000 Mbit/s Ethernet.
- Последовательные порты: Несколько портов RS-232/422/485.
- Параллельный порт.
- Интерфейс USB.
- Видеоконтроллер: Интегрированный графический контроллер с интерфейсом VGA.
- Операционная система: Поддерживает различные ОС реального времени (RTOS), такие как VxWorks, QNX, LynxOS, а также Microsoft Windows NT/2000/XP Embedded.
- Механика: Плата формата 6U для установки в VME-крейт.
Преимущества и отличительные особенности:
- Мощная вычислительная платформа x86: Использование процессора Intel Pentium обеспечивало совместимость с широким спектром программного обеспечения и высокую производительность для ресурсоёмких задач обработки данных и управления.
- Высокая степень интеграции: Плата VMIVME-7750 представляет собой законченный компьютер на одной плате, включая графику, сеть и хранилище, что уменьшает количество необходимых слотов в стойке.
- Надёжность промышленного уровня: Конструкция соответствует требованиям к вибрации, температуре и электромагнитной совместимости (EMC) для работы в жёстких промышленных условиях.
- Гибкость в выборе ПО: Поддержка как коммерческих ОСРВ, так и версий Windows, позволяла разработчикам выбирать оптимальную среду для приложения — от жёсткого реального времени до удобных графических интерфейсов.
- Расширяемость через VME: Наличие шины VME позволяло добавлять специализированные платы расширения для аналогового/дискретного ввода-вывода, дополнительных коммуникационных интерфейсов или DSP-обработки.
- Долгосрочная доступность: Как и многие продукты VME, GE VMIVME-7750 имела длительный жизненный цикл, что важно для долгосрочных проектов в энергетике, обороне и промышленности.
Применение в различных отраслях промышленности:
- Промышленная автоматизация: Управление сложными производственными линиями, робототехническими комплексами, системами визуального контроля.
- Оборонная и аэрокосмическая промышленность: Бортовые вычислители, системы управления, симуляторы и тестовое оборудование.
- Телекоммуникации: Оборудование для управления сетями и обработки сигналов.
- Научные исследования и испытания: Высокоскоростные системы сбора и обработки данных со стендов.
Сравнение с аналогами других производителей и современными решениями:
Плата GE VMIVME-7750 конкурировала с аналогичными x86 SBC от производителей VME, таких как Kontron, Motorola (ныне Curtiss-Wright) и Force Computers. По сравнению с современными промышленными ПЛК, она предлагала гораздо более высокую вычислительную мощность и гибкость ПО, но была менее оптимизирована для чистой логики управления и требовала большего инжиниринга. На смену таким платам пришли более совершенные компьютеры в форматах VPX, AdvancedTCA, CompactPCI Serial, а также мощные промышленные ПК и контроллеры на базе многоядерных процессоров.
Рекомендации по выбору и важные замечания:
- Целевое использование — модернизация или замена: В настоящее время плата VMIVME-7750 актуальна только для поддержания работы существующих систем или, в редких случаях, для модернизации более старых VME-систем путём замены устаревшего процессорного модуля на более производительный.
- Внимание к ревизиям и совместимости: Существуют разные ревизии платы (с разными процессорами, чипсетами и BIOS). Необходимо убедиться в совместимости конкретной ревизии с используемым крейтом, backplane, драйверами и операционной системой.
- Критическая роль программного обеспечения: Без корректных образов операционной системы, драйверов VME и прикладного ПО плата бесполезна. Необходимо иметь резервные копии всего ПО и средства для его загрузки (через сеть, с CompactFlash или IDE-диска).
- Ограничения современных ОС: Установка современных операционных систем (новее Windows XP или Linux 2.6 ядра) может быть невозможна из-за отсутствия драйверов для устаревших чипсетов и периферии.
- Проверка состояния и батареи: При покупке б/у необходимо проверять состояние электролитических конденсаторов (отсутствие вздутия), аккумулятора для резервного питания часов реального времени (RTC) и CMOS, а также работоспособность всех портов.
