Описание
Продукт: GE VMIVME-7807
Ссылка на продукт: GE VMIVME-7807 (Примечание: ссылка является примерной; для получения точной технической документации обратитесь к официальным ресурсам Emerson или авторизованным дистрибьюторам.)
Описание продукта

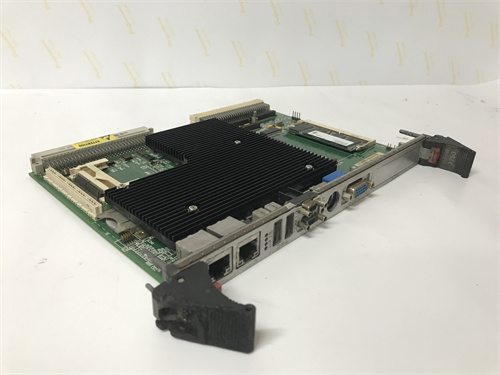

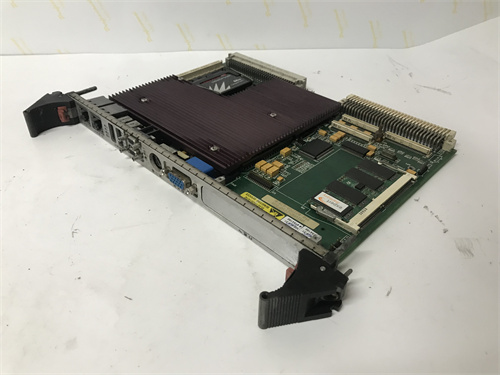

Модуль ввода-вывода GE VMIVME-7807 является компонентом систем промышленной автоматизации, построенных на основе шинной архитектуры VME. Этот модуль выполняет базовую, но критически важную функцию интерфейса между контроллером и полевыми устройствами, обрабатывая дискретные (цифровые) сигналы. Основное назначение модуля GE VMIVME-7807 — прием сигналов от различных датчиков (например, концевых выключателей, кнопок, фотоэлектрических датчиков) и/или управление исполнительными механизмами (например, реле, сигнальными лампами, соленоидами). Конструкция модуля VMIVME-7807 выполнена в виде платы (board), предназначенной для установки в слот шасси стандарта VME, что обеспечивает высокую надежность и производительность, характерную для сложных систем управления.
Параметры продукта
- Тип: Модуль дискретного (цифрового) ввода-вывода для шины VME.
- Конфигурация каналов: Конкретное количество входов (DI) и выходов (DO), а также их тип определяются модификацией модуля. Возможны варианты: 32/64 дискретных входов, 32/64 дискретных выходов или комбинированные версии.
- Тип сигнала:
- Входы (DI): Обычно 24 В DC, изолированные, с защитой от перенапряжения.
- Выходы (DO): Могут быть транзисторными (24 В DC) с определенным номинальным током (например, 0.5 А на канал) или релейными.
- Изоляция: Гальваническая развязка между группами каналов и шиной VME для обеспечения безопасности и помехозащищенности.
- Совместимость: Предназначен для установки в шасси (backplane) стандарта VME (формат 6U) и работы с контроллерами GE, использующими эту шину (например, серия 90-70).
- Подключение: Осуществляется через фронтальный разъем платы, к которому подключается кабельный жгут или внешняя клеммная колодка для удобства монтажа.
- Питание: Получает логическое питание (+5 В) от шины VME. Питание для полевых цепей (24 В DC) обычно подводится отдельно через соответствующие клеммы.
- Индикация: Наличие светодиодных индикаторов состояния для каждого канала или группы каналов.
Преимущества и особенности
Главным преимуществом модуля GE VMIVME-7807 является его высокая надежность и производительность, обусловленные использованием отказоустойчивой шинной архитектуры VME. Это позволяет обрабатывать большое количество дискретных сигналов с высокой скоростью, что важно для сложных и распределенных систем. Конструкция на основе платы обеспечивает компактность и эффективное использование пространства в шасси. Использование гальванической развязки защищает чувствительную электронику контроллера от помех и потенциальных повреждений из полевых цепей. Модуль VMIVME-7807 интегрируется в единую среду управления GE, обеспечивая предсказуемость и удобство конфигурации.
Примеры применения в различных областях
- Крупные производственные линии и АСУ ТП: Сбор сигналов с тысяч датчиков и управление исполнительными механизмами на заводах автомобильной, металлургической, химической промышленности.
- Системы управления энергетическими объектами: Мониторинг положения выключателей, сигналов защиты, управление коммутационной аппаратурой на подстанциях.
- Транспортные и инфраструктурные системы: Управление сигнализациями, светофорами, дверями, сбор данных с систем безопасности в аэропортах, на железнодорожных станциях.
- Испытательные комплексы: Организация сложной логики управления и сбора дискретных событий на стендах.
Сравнение с аналогами конкурентов
По сравнению с модулями ввода-вывода для современных модульных ПЛК (например, Siemens ET 200, Rockwell Point I/O), модули серии GE VMIVME-7807 относятся к более раннему, но чрезвычайно надежному классу систем с централизованной архитектурой. Они часто превосходят современные аналоги по плотности каналов на один модуль и надежности в тяжелых условиях. Прямыми конкурентами являются дискретные модули ввода-вывода для шин других производителей высокого уровня (например, Siemens для SIMATIC S5). Выбор VMIVME-7807 часто обусловлен необходимостью модернизации или расширения существующих систем на базе VME.
Рекомендации по выбору и меры предосторожности
- Уточнение модификации: Модель GE VMIVME-7807 может иметь различные суффиксы или ревизии, определяющие точную конфигурацию (DI/DO, количество каналов, тип выходов). Требуется уточнение по каталогу или техпаспорту.
- Планирование нагрузки: Для выходных модулей необходимо рассчитать общий потребляемый ток всеми подключаемыми нагрузками и убедиться в соответствии возможностям модуля и источника питания 24 В DC.
- Подавление помех и защита: Для выходных транзисторных каналов, управляющих индуктивными нагрузками (катушки, соленоиды), обязательно использование защитных диодов. Для входных цепей, особенно при длинных кабельных трассах, рекомендуется использовать экранированные кабели.
- Конфигурация адресации в шасси: При установке в шасси VME необходимо правильно настроить адресное пространство модуля с помощью перемычек (jumpers) или программных средств, чтобы избежать конфликтов с другими платами.
- Программирование и диагностика: Модуль должен быть корректно добавлен в конфигурацию контроллера в среде разработки (например, Proficy Machine Edition). Используйте возможности диагностики для мониторинга состояния каналов.
