Описание
Ссылка на продукт: GE VMIVME7750-740001 (Примечание: ссылка является примерной; для актуальной документации обратитесь к ресурсам Emerson (владелец бренда GE Automation) или авторизованным дистрибьюторам.)
Описание продукта

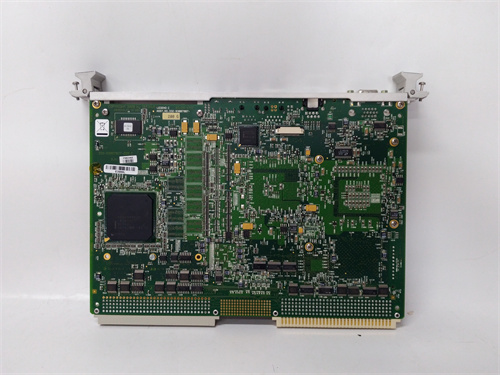

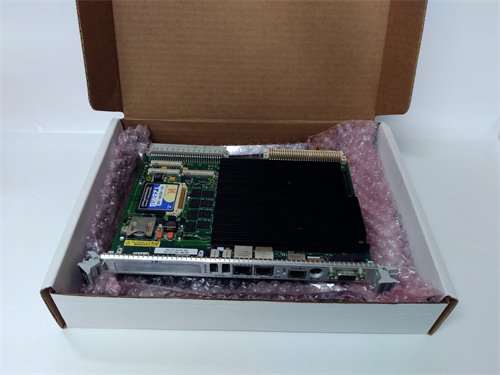

Модуль ввода-вывода GE VMIVME7750-740001 является аналоговым интерфейсным модулем для высокопроизводительных систем промышленной автоматизации, построенных на базе шины VME. Этот модуль выполняет критически важную функцию преобразования аналоговых сигналов от полевых датчиков в цифровые данные для контроллера и, в случае выходных каналов, преобразования цифровых команд в аналоговые управляющие сигналы. Основное назначение модуля GE VMIVME7750-740001 — обеспечение точного и надежного измерения технологических параметров (давления, температуры, расхода, уровня) и точного управления исполнительными механизмами (клапанами, приводами) в рамках сложных контуров регулирования. Конструкция модуля выполнена в виде платы (board) формата 6U для установки в слот шасси VME, что характерно для систем с высокими требованиями к быстродействию и надежности.
Параметры продукта
- Тип: Модуль аналогового ввода-вывода (Analog I/O Module) для шины VME.
- Конфигурация каналов: Характерная для серии конфигурация может включать 16 или 32 аналоговых канала. Каналы могут быть программно-конфигурируемыми как на вход (AI), так и на выход (AO), либо иметь фиксированное назначение.
- Тип сигнала:
- Входы: Поддержка стандартных сигналов: ток 4-20 мА, напряжение 0-10 В, ±10 В. Возможна поддержка сигналов от термопар (TC) и термометров сопротивления (RTD) в зависимости от модификации.
- Выходы: Токовый выход 4-20 мА, напряжение 0-10 В.
- Разрешение: Высокое разрешение аналого-цифрового (АЦП) и цифро-аналогового (ЦАП) преобразователей, обычно 16-битное.
- Точность: Высокая точность преобразования, например, ±0.1% от полной шкалы или лучше.
- Изоляция: Гальваническая развязка между каналами (или группами каналов) и шиной VME, а также между самими каналами. Это необходимо для подавления помех и обеспечения безопасности.
- Совместимость: Предназначен для установки в шасси стандарта VME и работы с контроллерами GE, использующими эту шину (например, серии 90-70, система Genius).
- Подключение: Осуществляется через фронтальный разъем платы, к которому подключается кабельный жгут, ведущий к внешней клеммной колодке с барьерными клеммами.
- Диагностика: Возможность детектирования обрыва петли (wire break) для входных токовых каналов.
Преимущества и особенности
Главным преимуществом модуля GE VMIVME7750-740001 является сочетание высокой плотности аналоговых каналов, прецизионной точности и надежной изоляции в рамках отказоустойчивой архитектуры VME. Это позволяет строить сложные системы регулирования с сотнями аналоговых точек. Высокое разрешение и точность обеспечивают качественное управление технологическим процессом. Использование гальванической развязки защищает систему от помех и потенциальных повреждений, возникающих в полевых цепях. Модуль VMIVME7750-740001 интегрируется в единую среду управления GE, поддерживая детерминированный обмен данными с процессором.
Примеры применения в различных областях
- Нефтегазовая и химическая промышленность: Точный контроль и регулирование параметров (температура, давление, уровень) в реакторах, ректификационных колоннах, системах трубопроводов.
- Энергетика: Мониторинг и управление параметрами пара, воды, выбросов на тепловых электростанциях.
- Фармацевтика и биотехнологии: Прецизионный контроль критических параметров (pH, температура, давление) в биореакторах и системах очистки.
- Управление климатом и вентиляцией (HVAC) крупных объектов: Регулирование температурных и воздушных потоков в комплексах зданий, аэропортах, ЦОДах.
Сравнение с аналогами конкурентов
По сравнению с современными распределенными аналоговыми модулями (например, на базе Profinet PA или Foundation Fieldbus), GE VMIVME7750-740001 представляет собой классическое централизованное решение, которое может предлагать более высокую скорость обновления данных для локальных контуров контроллера. Его прямыми историческими аналогами были высокоточные аналоговые карты для шинных систем других производителей (например, Siemens для SIMATIC S5/S7-400, Moore Products). В современных условиях применение VMIVME7750-740001 часто связано с поддержкой и модернизацией существующих крупных систем на платформе VME.
Рекомендации по выбору и меры предосторожности
- Определение требований к сигналам: Четко определите, какие типы сигналов (4-20 мА, 0-10 В, RTD и т.д.), количество каналов и требуемая точность необходимы. Это определит выбор конкретной модификации модуля VMIVME7750-740001.
- Проектирование схемы подключения и заземления: Для аналоговых сигналов критически важно правильное заземление (система единственной точки заземления – Single Point Ground) и защита от помех. Используйте экранированные витые пары, разделяйте аналоговые и силовые кабели.
- Расчет нагрузки для выходных каналов: Для токовых выходов 4-20 мА убедитесь, что полное сопротивление петли (сопротивление проводов + входное сопротивление нагрузки) не превышает максимально допустимого значения для канала модуля.
- Конфигурация в программном обеспечении: Каждый канал модуля требует детальной настройки в среде программирования контроллера: назначение типа сигнала, диапазонов шкалирования (engineering units), фильтрации.
- Калибровка и тестирование: Для ответственных применений рекомендуется периодическая калибровка каналов модуля. Перед вводом в эксплуатацию проведите функциональное тестирование всех каналов.
