Описание

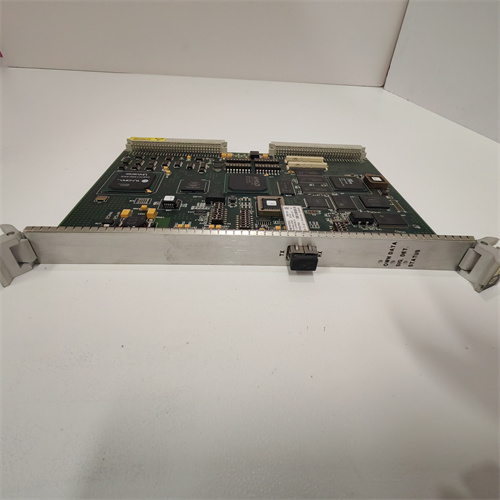

Продукт: GE VMIVME7807-414001
Ссылка на продукт: GE VMIVME7807-414001 (Примечание: ссылка является примерной; для актуальной документации обратитесь к ресурсам Emerson (владелец бренда GE Automation) или авторизованным дистрибьюторам.)
Описание продукта
Модуль ввода-вывода GE VMIVME7807-414001 является компонентом систем промышленной автоматизации на базе высоконадежной шинной архитектуры VME. Этот модуль, входящий в серию VMIVME7807, выполняет функцию обработки дискретных (цифровых) сигналов, выступая в роли интерфейса между контроллером и широким спектром полевых устройств. Основное назначение модуля GE VMIVME7807-414001 — предоставление множества изолированных каналов для сбора сигналов состояния (с кнопок, датчиков, контактов) и/или для выдачи управляющих команд (на реле, сигнальные лампы, соленоиды). Конструктивно VMIVME7807-414001 выполнен в виде печатной платы стандарта VME 6U, предназначенной для установки в слот соответствующего шасси, что характерно для крупных и ответственных систем управления.
Параметры продукта
- Тип: Модуль дискретного (цифрового) ввода-вывода для шины VME.
- Конфигурация каналов: Специфичная для данной модификации конфигурация. Может представлять собой модуль с 32, 64 или 128 дискретными входами (DI) или выходами (DO). Суффикс -414001 указывает на конкретное исполнение.
- Тип сигнала и изоляция:
- Для входных версий: Изолированные входы 24 В DC или 48 В DC, совместимые с “сухими контактами” или активными датчиками (PNP/NPN). Имеют защиту от перенапряжения.
- Для выходных версий: Вероятно, транзисторные выходы с открытым коллектором на 24 В DC или 48 В DC, с возможностью коммутации тока, например, до 0.5 А на канал. Возможны релейные версии.
- Совместимость: Предназначен для установки в шасси стандарта VME (6U) и работы с контроллерами GE, использующими эту шину (например, серии 90-70, системы Genius, Series 90-30 в соответствующей конфигурации).
- Подключение: Осуществляется через фронтальный разъем платы. К нему подключается кабельный жгут, который выводится на внешнюю клеммную колодку или распределительную панель для удобного подключения полевых проводов.
- Питание: Получает логическое питание (+5 В) от шины VME через шасси. Питание для полевых цепей (например, 24 В DC) подается отдельно на специальные клеммы питания модуля.
- Индикация: Наличие светодиодных индикаторов для визуального отображения состояния каналов (вкл/выкл).
Преимущества и особенности
Главным преимуществом модуля GE VMIVME7807-414001 является его способность обеспечивать чрезвычайно высокую плотность дискретных точек ввода-вывода в рамках одного слота шасси VME. Это позволяет создавать компактные и мощные системы управления с тысячами дискретных сигналов. Использование проверенной шинной архитектуры VME гарантирует высокую скорость обмена данными, детерминизм и отказоустойчивость. Наличие гальванической развязки на каждом канале или в группах защищает контроллер от помех и потенциальных аварий в полевых цепях. Модуль VMIVME7807-414001 рассчитан на длительную эксплуатацию в жестких промышленных условиях.
Примеры применения в различных областях
- Крупные распределенные системы управления (АСУ ТП): Сбор данных о состоянии клапанов, насосов, задвижек и управление ими на нефтеперерабатывающих, химических, металлургических заводах.
- Системы управления энергетическими объектами: Мониторинг положения выключателей и разъединителей, сигналов защит, управление схемами собственных нужд на электростанциях и крупных подстанциях.
- Автоматизация транспортных узлов: Управление сигналами, светофорами, дверьми, эскалаторами, сбор информации с систем безопасности на вокзалах и в аэропортах.
- Производственные и сборочные линии: Обработка сигналов с тысяч датчиков на полностью автоматизированных линиях в автомобильной промышленности.
Сравнение с аналогами конкурентов
По сравнению с современными распределенными системами ввода-вывода на промышленном Ethernet, модуль GE VMIVME7807-414001 представляет собой классическое централизованное решение, которое может превосходить их по скорости отклика для локальных задач контроллера и простоте архитектуры (отсутствие сетевых задержек). Его историческими аналогами были высокоплотные дискретные модули для шин VME или Multibus других производителей (например, Siemens, Motorola). Сегодня применение VMIVME7807-414001 часто связано с модернизацией, расширением или долгосрочным обслуживанием существующих критически важных систем на платформе VME.
Рекомендации по выбору и меры предосторожности
- Точная идентификация типа: По коду VMIVME7807-414001 необходимо точно установить, является ли модуль входным (DI) или выходным (DO), рабочее напряжение полевых цепей (24 В / 48 В DC) и номинальный ток выходных каналов. Это критически важно для корректного проектирования.
- Расчет мощности блока питания поля: Для выходных модулей с большим количеством каналов необходимо тщательно рассчитать мощность источника питания 24/48 В DC, учитывая возможный одновременный запуск многих нагрузок (пусковые токи соленоидов).
- Подавление индуктивных выбросов: При использовании транзисторных выходов для управления катушками реле, контакторов, соленоидов на каждый выход обязательно устанавливать защитный диод (супрессор) для гашения выброса обратной ЭДС.
- Организация заземления и проводки: При работе с сотнями сигналов необходима продуманная система заземления (разделение аналоговой, цифровой и силовой “земли”) и использование качественных экранированных кабелей/жгутов.
- Адресация в шасси: Модуль требует правильной настройки адресного пространства с помощью перемычек (jumpers) на самой плате для корректной работы в составе шасси VME.
