Описание
Введение

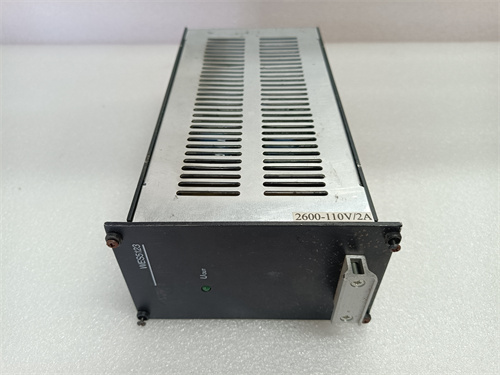

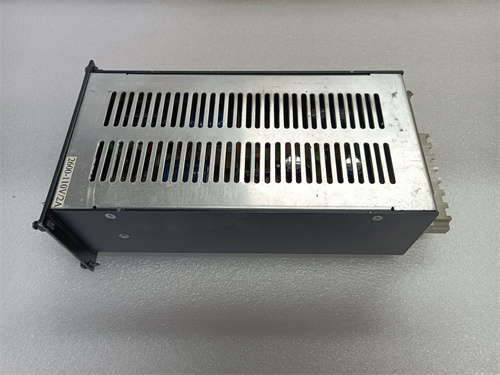

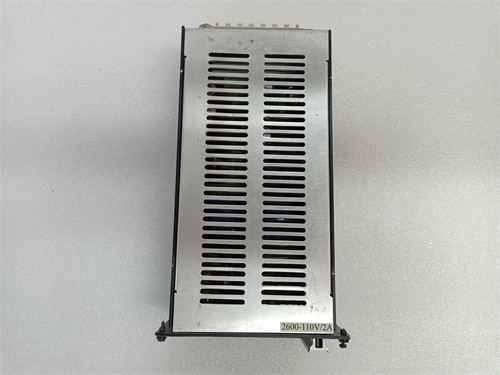

GE WES5123-2600 — это дискретный модуль ввода для легендарной линейки контроллеров 90-30. Честно говоря, даже сейчас, спустя годы после официального снятия серии с производства, эти модули — спрос по-прежнему высокий. Особенно на объектах, где менять контроллер целиком — это останавливать всю технологическую цепочку, а там, сами знаете, каждый час простоя в копеечку вылетает.
Модуль построен на опторазвязке. 16 каналов, общая «минусовая» шина. Входное напряжение — номинальные 24 В постоянного тока, но работает в диапазоне от 0 до 30 В. Важная деталь: реализована так называемая отрицательная логика (sink type). Это значит, что сигнал на входе появляется, когда «минус» источника питания замыкается на соответствующую клемму. По опыту скажу, если перепутать полярность при подключении датчика — ничего не сгорит, но и сигнала вы не увидите.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество каналов | 16 (дискретных входов) |
| Номинальное напряжение | 24 В постоянного тока |
| Диапазон рабочего напряжения | от 0 до 30 В постоянного тока |
| Тип логики | Sink (отрицательная логика / «минус» на вход) |
| Входной ток | типично 7 мА при 24 В |
| Время отклика | 2 мс (входной фильтр, программируемый) |
| Изоляция | 1500 В (оптическая развязка, канал-шина) |
| Потребляемая мощность | 90 мА (от шины 5 В) |
| Индикация | LED-индикаторы состояния каналов и готовности |
| Разъем | 40-контактный разъем в стиле «штепсель» |
Руководство по замене
Подготовка (~10 мин)
Первым делом — безопасность. Отключаем питание шасси. Не поленитесь — проверьте индикатором, что 24 В на клеммнике действительно нет. Из инструмента: антистатический браслет (зимой без него никак, сухо), отвертка с битой PH1 и мультиметр Fluke 115 для прозвонки. Перед тем как вытащить модуль — сфоткайте DIP-переключатели на лицевой панели. Если их положение сбросится, будете потом гадать, какой адрес был назначен.
⚠️ Важно: Если контроллер в работе, предварительно сохраните проект из CPU. Модуль горячей замены не поддерживает — вытаскивание на живом шасси может вызвать ошибку ввода-вывода и остановку процессора.
Демонтаж (~10 мин)
Снимаем фронтальный 40-контактный разъем. Тянем не за провода, а за корпус. Запомните или промаркируйте, какой кабель на какой канал заходил. Схема распиновки — в документации к клеммнику, но если лень лезть — лучше наклейте бирки. После этого ослабляем фиксаторы по бокам и тянем модуль на себя. Извлечение — строго вертикально, не раскачивайте влево-вправо, чтобы не погнуть ответную часть на бэкплейне.
⚠️ Внимание: старые модули иногда «прикипают» к разъему. Не применяйте силу! Аккуратно покачайте. Осмотрите контакты на спинке — если есть подгорание, нужно чистить или менять шасси.
Установка (~10 мин)
Новый WES5123-2600 достаем из антистатического пакета. Сверяем надпись на корпусе — бывали случаи, когда в коробке лежал другой артикул. Переставляем переключатели точно в то положение, что и на старом модуле. Вставляем в направляющие до щелчка. Фиксаторы должны четко защелкнуться. После установки подключаем клеммник обратно.
⚠️ Критично: если переключатели выставить неверно, контроллер либо не увидит модуль, либо увидит, но с неверным адресом, и программа будет работать неправильно.
Включение и тест (~15 мин)
Подаем питание. Первым делом — смотрим на светодиод модуля. Зеленый «OK» или «RUN» — модуль инициализировался, связь с CPU есть. Красный «ERR» — конфликт адресов или несовместимость конфигурации.
После этого открываем проект на компьютере или смотрим на HMI. Проверяем поступление сигналов от полевых устройств: замкните контакт на клеммах — индикатор на модуле должен загореться, в программе — измениться состояние бита. Проверяем все 16 каналов.
Оставляем модуль под напряжением минимум на 30 минут. Наблюдаем за индикацией. В это время проверяем, не греется ли корпус выше 50 °C (руку держать можно, но неприятно).
⚠️ Чеклист перед включением: все ли клеммы затянуты, не болтается ли модуль в шасси, совпадает ли положение DIP с фотографией, не коротят ли оголенные провода на соседние клеммы.
Типичные ошибки при замене
Несовпадение прошивки или типа модуля в конфигурации
Бывает, ставишь модуль, а CPU его не видит. Причина — в проекте жестко прописан тип модуля, а вы поставили физически другой. Или же старая прошивка CPU не поддерживает более новую ревизию модуля. Мораль: перед заменой загляните в конфигурацию контроллера, сверьте типы.
Неверное положение DIP-переключателей
Здесь все просто: сбили настройки при демонтаже, поставили «на глазок». В результате — конфликт адресов, модуль не стартует. Фотографируйте. Дважды. Трижды.
Перепутали схему подключения клеммника
WES5123-2600 использует «минусовую» логику. Если датчик подключается с коммутацией «плюса», сигнал проходить не будет. Либо переделывать схему подключения, либо ставить промежуточное реле. Уточните тип датчиков до того, как прикрутили клеммник.
Нехватка мощности блока питания шасси
Модуль потребляет около 90 мА по шине 5 В. Казалось бы, мелочь. Но если в шасси набито много старых модулей, блок питания может уже не тянуть. Проверьте суммарное потребление. Если блок «просаживается» при включении модуля — это первая причина аварийных остановок CPU.
Статическое электричество
Зимой, на сухом объекте, один неосторожный касание — и модуль уходит в разнос. Либо глючит, либо вовсе не запускается. Браслет — обязательно. Коврик — идеально. У нас был случай, когда инженер без браслета поменял модуль, все заработало, а через три часа пошли ложные срабатывания на входах. Статический пробой пробил оптрон частично, он стал пропускать помехи.
Качество и прозрачность
Мы же здесь не маркетологи, правильно? Поэтому сразу скажу, как проверяем.
Входной контроль — это не просто «посмотреть, что коробка не мятая». Вскрываем. Смотрим на плату: нет ли следов коррозии, подпалин, желтизны на лаке. Проверяем серийный номер по базе производителя — это отсекает 99% подделок.
Функциональный тест проводим на тест-стенде — шасси GE 90-30 с CPU 313 или 331. Загружаем минимальную программу. Проверяем:
— самотестирование модуля при включении (должны мигнуть все светодиоды)
— работу всех 16 каналов (подаем сигнал с генератора через нагрузку)
— время отклика (смотрим осциллографом, чтобы не выходило за пределы 2 мс)
— стабильность работы под нагрузкой не менее 24 часов.
По итогам — тест-протокол. С фотографией осциллограммы, если нужно. Клиент получает его вместе с товаром. Можем выслать видео работы модуля на стенде до отправки — если есть сомнения.
Гарантию даем на проверенные модули. Не скажу, что они работают «вечно», но по статистике, возвратов по этим позициям у нас меньше 1%.
Новый оригинал vs восстановленный
Тут важно понимать, что мы продаем. Новый оригинал (New Surplus) — это нераспакованный или распакованный для проверки модуль. Никогда не был в монтаже. Конденсаторы на нем новые, реле — не наработали свой ресурс. Это важно, потому что у восстановленных модулей часто меняют только то, что не работает, а конденсаторы питания оставляют старые. А они через 10–15 лет эксплуатации теряют емкость, начинаются глюки по питанию.
Риски восстановленного:
после «восстановления» на производстве никто не дает гарантию, что через месяц не вылетит оптрон или не начнет плавать порог срабатывания. Ресурс наработки на отказ у таких модулей в 3–5 раз выше, чем у нового. Экономия сейчас — двойная плата потом, когда придется вызывать сервисную службу в субботу вечером.
Цена нашего WES5123-2600, честно скажу, на 30–50% выше, чем у восстановленных лотов на вторичном рынке. Но при этом на 20–40% ниже, чем у официальных дистрибьюторов (если они еще держат остатки на складе).
Что мы предоставляем клиенту:
— товарная накладная с печатью
— фотография заводской этикетки с серийным номером
— сам серийный номер для проверки подлинности на сайте производителя (Emerson Exchange)
Цена на сайте — ориентировочная. Финальную цену уточняйте по запросу. Рынок сейчас живой, старые запасы уходят, новые партии приходят с другими входящими ценами.
