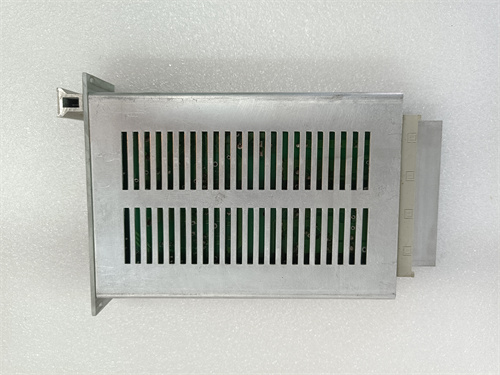

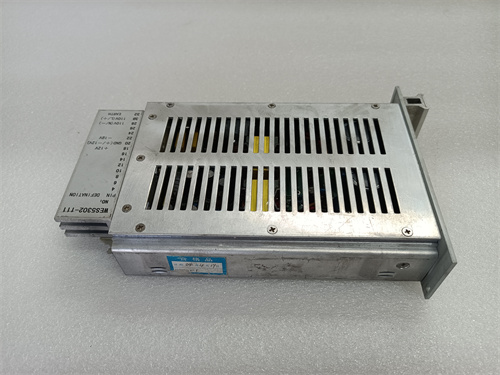

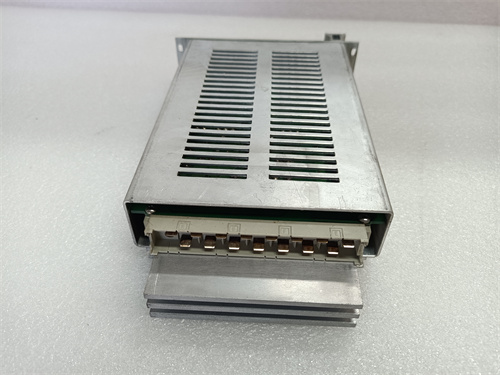

Описание продукта GE WES5302-111
Параметры продукта GE WES5302-111
- Производитель: GE (General Electric, через бренд GE Industrial Control)
- Серия: WES5300 (Комбинированные модули I/O для промышленной автоматизации)
- Модель: GE WES5302-111 (Комбинированный аналогово-цифровой модуль I/O)
- Тип компонента: Комбинированный модуль ввода-вывода (Analog + Digital I/O)
- Аналоговые входы:
- Количество: 8 каналов (конфигурируемых)
- Типы сигналов: 4–20 мА (ток), 0–10 В (напряжение), PT100 (температура, -200 °C до +850 °C)
- Точность: ±0,1% (4–20 мА/0–10 В), ±0,2% (PT100)
- Разрешение: 16 бит
- Цифровые входы:
- Количество: 4 канала
- Тип сигнала: Сухой контакт / 24 В DC (номинальное напряжение)
- Максимальный ток: 10 мА на канал
- Цифровые выходы:
- Количество: 4 канала
- Тип: Релейные контакты (NO/NC, 双刀 -одноразомкнутое)
- Максимальный ток/напряжение: 5 А @ 250 В AC / 10 А @ 30 В DC
- Коммуникации:
- Интерфейс: RS-485 (полудуплекс)
- Протокол: Modbus RTU
- Скорость передачи: 1200–115200 бит/с (настраиваемая)
- Эксплуатационные параметры:
- Питание: 24 В DC ±20% (19,2–28,8 В DC)
- Потребляемая мощность: < 5 Вт
- Температурный диапазон: -40 °C до +70 °C (оперативный) / -40 °C до +85 °C (хранительный)
- Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3)
- Степень защиты (IP): IP20 (для монтажа в закрытых шкафах)
- Изоляция: Галваническая, 2500 В RMS (входы/выходы ↔ питание)
- Сертификации:
- UL 508, CSA C22.2 No. 142
- CE Mark (соответствие требованиям ЕС по электромагнитной совместимости)
- IEC 61000-6-2 (устойчивость к электромагнитным помехам)
Преимущества и особенности GE WES5302-111
-
Комбинированная конфигурация I/O:
8 аналоговых + 4 цифровых входов + 4 цифровых выходов позволяют GE WES5302-111 обрабатывать разные типы сигналов одновременно — например, собирать данные о температуре (аналоговый вход) и состоянии клапана (цифровой вход), а также управлять реле (цифровой выход). Это заменяет 2–3 специализированных модуля, снижая затраты на оборудование и сложность монтажа.
-
Высокая точность измерений:
Точность ±0,1% для аналоговых сигналов 4–20 мА и ±0,2% для PT100 делает GE WES5302-111 подходящим для критических процессов — например, в фармацевтике (контроль температуры сушки лекарств с допуском ±0,3 °C) или пищевой промышленности (регулирование уровня жидкостей с точностью ±1 мм).
-
Защита от помех и высокая надежность:
Галваническая изоляция 2500 В RMS предотвращает искажения сигналов от электромагнитных помех (например, от электродвигателей насосов), что гарантирует стабильную передачу данных между GE WES5302-111 и PLC. Также модуль устойчив к перепадам напряжения питания (±20%), что актуально для объектов с нестабильным электроснабжением.
-
Универсальная интеграция:
Поддержка Modbus RTU через RS-485 обеспечивает совместимость GE WES5302-111 с большинством PLC (GE VersaMax, Siemens S7, Allen-Bradley ControlLogix) и систем SCADA — не требуется разработка специальных драйверов, что ускоряет внедрение модуля в существующие системы.
-
Компактность и удобство монтажа:
Конструкция для DIN-рейки и небольшие размеры (ширина ~45 мм) позволяют установить GE WES5302-111 в шкафах с ограниченным пространством — например, в мобильных шкафах управления насосными станциями или на промышленных роботах, где место для компонентов критично.
Примеры применения GE WES5302-111 в отраслях
-
Химическая промышленность (управление реакторами):
В химическом заводе GE WES5302-111 подключен к PLC GE VersaMax для контроля реактора синтеза полимера. Модуль собирает данные от 6 аналоговых сенсоров: 4 датчика температуры PT100 (внутри реактора, ±0,2% точность) и 2 датчика давления 4–20 мА (на входе/выходе реактора). Также 2 цифровых входа GE WES5302-111 отслеживают состояние клапанов (открыт/закрыт), а 2 цифровых выхода управляют приводами клапанов для регулирования подачи реагентов. При превышении температуры выше 180 °C GE WES5302-111 передает сигнал в PLC, который через модуль закрывает клапан подачи горячего теплоносителя — это предотвращает перегрев реактора и повреждение продукта.
-
Водоснабжение (насосные станции):
В насосной станции водоснабжения GE WES5302-111 мониторит уровень воды в резервуаре (аналоговый вход 4–20 мА от датчика уровня) и состояние 3 насосов (цифровые входы — сигналы о запуске/остановке). При падении уровня ниже 20% GE WES5302-111 отправляет команду через цифровые выходы на запуск дополнительного насоса, поддерживая требуемый уровень воды. Модуль передает все данные через Modbus RTU в систему SCADA GE Proficy iFIX, позволяя операторам дистанционно отслеживать состояние станции.
-
Пищевая промышленность (линия упаковки продуктов):
На линии упаковки молока GE WES5302-111 контролирует температуру холодильной камеры (аналоговый вход PT100, диапазон 2–8 °C) и состояние конвейера (цифровой вход — сигнал о блокировке). При выходе температуры за пределы допуска GE WES5302-111 активирует сигнальную лампу через цифровой выход и передает алерт в PLC, который останавливает конвейер для предотвращения порчи молока. Точность измерений ±0,2% гарантирует, что температура контролируется с допуском ±0,3 °C, соответствующим стандартам пищевой безопасности.
Сравнение GE WES5302-111 с конкурентами
| Параметр | GE WES5302-111 | Конкурентный продукт (Siemens ET 200SP AI 8x13bit + DI 8x24V) |
|---|---|---|
| Тип I/O | Комбинированный (8AI + 4DI + 4DO) | Раздельные (8AI + 8DI; DO требует отдельного модуля) |
| Точность AI (4–20 мА) | ±0,1% | ±0,3% |
| Изоляция | 2500 В RMS | 1500 В RMS |
| Протокол коммуникации | Modbus RTU (стандартно) | Profinet (требует дополнительного интерфейса для Modbus) |
| Количество компонентов | 1 модуль | 2–3 модуля (AI + DI + DO) |
| Стоимость (итоговая) | Средняя | Более высокая (сумма стоимостей отдельных модулей) |
Рекомендации по выбору GE WES5302-111
- Выбирайте GE WES5302-111, если вам нужно обрабатывать одновременно аналоговые и цифровые сигналы — комбинированная конфигурация заменит несколько модулей, снижая затраты и сложность монтажа.
- Для процессов с высокими требованиями к точности (±0,1% для AI) — например, химическая промышленность, фармацевтика — GE WES5302-111 предпочтительнее конкурентов, так как гарантирует достоверные измерения и стабильное регулирование параметров.
- Если ваша система использует протокол Modbus RTU или требует интеграции с PLC GE (VersaMax) — GE WES5302-111 обеспечит беспроблемную совместимость, не требуя дополнительных адаптеров.
- Перед покупкой уточните по ссылке количество и тип требуемых входов/выходов (например, нужны ли входы для PT100 или только 4–20 мА) — это поможет убедиться, что GE WES5302-111 полностью удовлетворяет потребностям вашего процесса.
Меры предосторожности при использовании GE WES5302-111
- При монтаже GE WES5302-111 отключите питание шкафа управления и все подключенные устройства — контакт с живыми цепями может привести к электротравмированию или повреждению модуля. Убедитесь, что DIN-рейк заземлен в соответствии с требованиями IEC 60364.
- При подключении сенсоров к аналоговым входам соблюдайте полярность сигналов (для 4–20 мА — «+» и «-») — неправильное подключение может привести к повреждению входного канала GE WES5302-111 или неточным измерениям.
- Не превышайте максимальный ток на цифровых выходах (5 А @ 250 В AC) — подключение устройств с большим током (например, электродвигателей 1 кВт) потребует использования промежуточных реле, иначе выходные контакты модуля выйдут из строя.
- Регулярно проверяйте состояние индикаторов LED на GE WES5302-111: красный светодиод сигнализирует о ошибке (например, перегрузка выхода, неисправный вход). При возникновении ошибки отключите модуль и устраните причину (проверьте кабели, перезагрузите питание) — работа с неисправным модулем может привести к сбоям в системе управления.
