Описание
Начало: Бренд, модель и ссылка на продукт

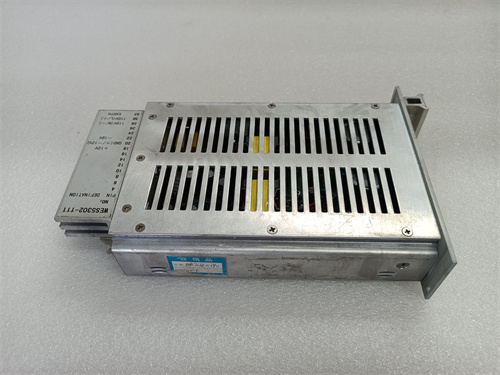

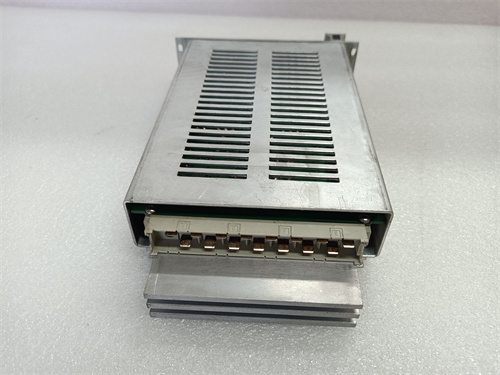

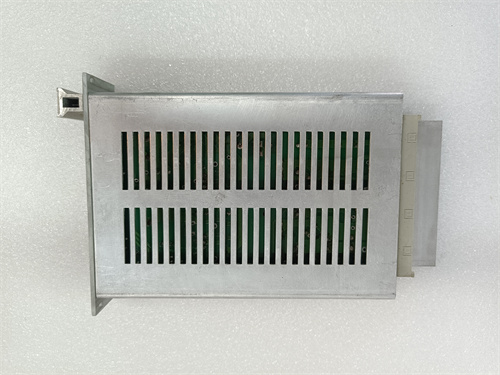

Рассматриваемый компонент — это модуль интерфейса для систем автоматизации GE WES5302-111 компании GE, предназначенный для интеграции контроллеров GE (например, серии RX3i) с промышленными сетями Ethernet и поддержки критических протоколов реального времени. Модуль широко используется в энергетике, тяжелой промышленности и транспортном секторе для передачи данных между контроллерами, сервисами SCADA и исполнительными механизмами. Ссылка на техническую документацию и детальную информацию о GE WES5302-111 (в качестве примера, пока не предоставлена фактическая ссылка) — [ссылка на GE WES5302-111].
Описание продукта
GE WES5302-111 представляет собой двупортовый модуль Ethernet для контроллеров GE RX3i, разработанный для обеспечения высокоскоростной и надежной коммуникации в системах с требованиями к реальному времени (например, управление турбинами, регулировка конвейеров, сигнальные системы транспорта). Модуль GE WES5302-111 поддерживает стандарт Ethernet 10/100/1000 Мбит/с и ключевые промышленные протоколы: PROFINET IO, Modbus TCP и Ethernet/IP, что делает его универсальным для интеграции с различными платформами автоматизации без замены оборудования.
Благодаря встроенной технологии защиты от сетевых помех (EMC) и поддержке механизма резервирования (redundancy) GE WES5302-111 гарантирует непрерывную связь даже в суровых промышленных условиях: он устойчив к перепадам напряжения, пыли и вибрациям, а при использовании двух модулей в системе, один автоматически заменяет другой при сбое, предотвращая остановку критических процессов. Также GE WES5302-111 имеет встроенную функцию диагностики сетевого трафика: он отслеживает скорость передачи, количество ошибок и состояние портов, передавая данные в контроллер RX3i — это позволяет операторам быстро выявлять проблемы с сетью (например, разрыв кабеля, перегрузку канала) и устранять их.
Ключевой особенностью GE WES5302-111 является полная совместимость с программным обеспечением GE Proficy Machine Edition: он автоматически обнаруживается контроллером при установке, не требует дополнительной настройки драйверов, и интегрируется в единую среду управления. При правильной эксплуатации GE WES5302-111 эффективно передаёт данные, например, он передает параметры работы генератора в сервер SCADA на электростанции, принимает команды от операторской панели для регулировки скорости конвейера в металлургическом цехе или синхронизирует сигнальные системы на железнодорожных объектах, обеспечивая безопасность и стабильность процессов.
Дополнительно GE WES5302-111 поддерживает Jumbo Frames (до 9000 байтов), что увеличивает пропускную способность сети при передаче больших объемов данных (например, исторических логов работы оборудования или видеопотоки с камер мониторинга).
Параметры продукта
- Тип устройства: Двупортовый модуль Ethernet для контроллеров GE RX3i
- Характеристики сети:
- Стандарт Ethernet: 10BASE-T, 100BASE-TX, 1000BASE-T (автоматическое определение скорости)
- Порты: 2 RJ45-порта (с поддержкой автоматического переключения полярности MDI/MDI-X)
- Поддерживаемые протоколы: PROFINET IO, Modbus TCP, Ethernet/IP, TCP/IP, UDP
- Поддержка Jumbo Frames: До 9000 байтов
- Максимальная скорость передачи: 1000 Мбит/с (Гигабит Ethernet)
- Функции защиты и резервирования:
- Защита EMC: Соответствует EN 55022 Class A
- Резервирование: Поддержка режима Hot Standby (активный/пассивный)
- Защита портов: От статического разряда (±2kV) и короткого замыкания
- Условия эксплуатации:
- Температурный диапазон работы: 0 °C до +60 °C
- Влажность: ≤90% (без конденсации)
- Вибрация: 10–500 Гц (по EN 60068-2-6, амплитуда 0.35 мм)
- Класс защиты: IP20 (для монтажа внутри контроллеров/шкафов)
- Электрические характеристики:
- Питание: Из контроллера GE RX3i (5 В DC, потребляемый ток ≤200 мА)
- Изоляция: 1 кВ переменного тока между портами и контроллером
- Сертификация: Соответствует CE, RoHS, UL 508, IEC 61131-2, PROFINET Conformance Class B
Преимущества и особенности
- Гибкость протоколов: Поддержка PROFINET IO, Modbus TCP и Ethernet/IP делает GE WES5302-111 универсальным для интеграции с разными системами автоматизации, избегая необходимости замены контроллеров.
- Отказоустойчивость через резервирование: Поддержка Hot Standby гарантирует непрерывную связь при сбое модуля, критично для процессов с нулевым допуском к простою.
- Высокая скорость и пропускная способность: Гигабит Ethernet и поддержка Jumbo Frames обеспечивают передачу больших объемов данных в режиме реального времени.
- Простота интеграции с GE RX3i: Автоматическое обнаружение и совместимость с Proficy Machine Edition упрощают монтаж и настройку, сокращая время внедрения.
Примеры применения в отраслях
- Энергетика: В атомных электростанциях GE WES5302-111 встраивается в контроллеры RX3i, передавая данные о температуре охлаждающей воды реактора и мощности генератора в сервер SCADA — резервирование модулей гарантирует передачу данных даже при сбое одного устройства, предотвращая аварии.
- Тяжелая промышленность: В сталеплавильных цехах модуль обеспечивает связь между контроллером RX3i и регулирующими клапанами перегонных колонн — PROFINET IO гарантирует синхронность команд, обеспечивая стабильную температуру и качество стали.
- Транспорт: В железнодорожных сигнальных системах GE WES5302-111 синхронизирует контроллеры стрелочных переводов с центральным управлением — Ethernet/IP обеспечивает низкую задержку передачи сигналов, предотвращая конфликты на железнодорожных ветках.
- Логистика: В крупных распределительных центрах модуль передаёт данные о нагрузке конвейеров и уровне товаров в стеллажах в контроллер RX3i — Modbus TCP позволяет интегрировать систему с программным обеспечением управления складом, оптимизируя работу логистических процессов.
Сравнение с конкурентами
| Параметр | GE WES5302-111 | Конкурентный модуль (Siemens CP 343-1 Advanced) |
|---|---|---|
| Поддерживаемые протоколы | PROFINET IO, Modbus TCP, Ethernet/IP | Только PROFINET IO, Ethernet/IP (без Modbus TCP) |
| Резервирование | Hot Standby (стандартно) | Требует дополнительного модуля |
| Максимальная скорость | 1000 Мбит/с | 100 Мбит/с (ниже, ограничивает передачу данных) |
| Поддержка Jumbo Frames | Да (до 9000 байтов) | Нет (ограничивает пропускную способность) |
| Совместимость с RX3i | Полная (автоматическая детекция) | Ограниченная (требует ручной настройки) |
Итог: GE WES5302-111 превосходит конкурентов по гибкости протоколов, скорости передачи, поддержке резервирования и интеграции с контроллерами GE RX3i, что делает его предпочтительным для критических систем автоматизации в энергетике, промышленности и транспорте.
Советы по подбору и предостережения
Советы по подбору
- Проверьте тип контроллера: GE WES5302-111 оптимизирован для контроллеров GE RX3i — для других моделей уточните совместимость у производителя.
- Определите требуемый протокол: Для синхронизации с немецкими системами (например, Siemens) выберите PROFINET IO; для интеграции с американскими платформами (например, Allen-Bradley) — Ethernet/IP; для универсальных задач — Modbus TCP.
- Рассчитайте требования к резервированию: Для процессов, где остановка недопустима (электростанции, транспорт), используйте два модуля в режиме Hot Standby.
Предостережения
- Используйте оригинальные кабели: Для PROFINET IO и Ethernet/IP используйте витые пары Cat5e или выше с металлической экранировкой — неэкранированные кабели увеличат задержку и количество ошибок.
- Обновляйте прошивкуно: Скачивайте актуальные версии прошивки из официального портала GE — это исправляет уязвимости и улучшает совместимость с новыми версиями протоколов.
- Регулярная диагностика сетевого трафика: Ежедневно анализируйте данные диагностики через Proficy Machine Edition — это позволяет выявить деградацию кабелей или перегрузку портов до возникновения сбоя.
WES5302-111
