Описание продукта

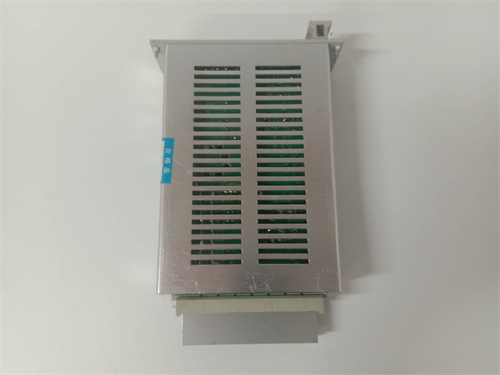

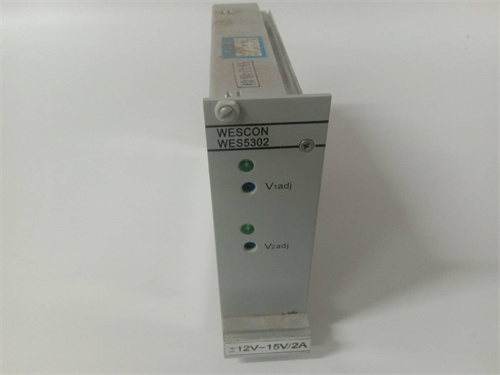

Модуль GE WES5302-111 является платой контроллера или интерфейсной платой, разработанной для систем управления энергетическим оборудованием компании General Electric, в частности, для систем возбуждения (Excitation Systems) или систем управления турбинами. Этот компонент, вероятно, входит в состав системы возбуждения серии EX2100e или аналогичной, которая отвечает за регулирование выходного напряжения и реактивной мощности синхронного генератора. Основная функция платы GE WES5302-111 — обработка сигналов обратной связи (напряжение статора, ток ротора, положение ротора), выполнение алгоритмов автоматического регулятора напряжения (AVR) и формирование управляющих сигналов для силовых тиристорных выпрямителей, подающих ток в обмотку возбуждения генератора. Ее точная и надежная работа критически важна для стабильности энергосистемы, обеспечения качества электроэнергии и защиты самого генератора. Модуль WES5302-111 представляет собой специализированный вычислительный узел, оптимизированный для задач высокодинамичного управления в реальном времени.
Технические параметры и характеристики
- Производитель и система: General Electric, компонент системы возбуждения (вероятно, EX2100e) или системы управления.
- Тип устройства: Контроллерная, процессорная или интерфейсная печатная плата (PCB Assembly).
- Вероятная функциональность:
- Основная плата регулятора (Regulator Board): Содержит процессор, выполняющий алгоритмы AVR и FCR (регулятор тока поля).
- Плата интерфейса ввода-вывода (I/O Interface Board): Обеспечивает подключение аналоговых и цифровых сигналов от датчиков и к силовым цепям.
- Плата связи или обработки сигналов.
- Обрабатываемые сигналы:
- Входные: Напряжение статора (VT), ток статора (CT), ток поля, напряжение поля, сигналы скорости/положения ротора, команды с верхнего уровня (DCS).
- Выходные: Управляющие импульсы для тиристорных мостов, дискретные сигналы статуса и аварий.
- Алгоритмы управления: Реализация ПИД-регулирования и продвинутых функций: PSS (Power System Stabilizer), ограничители, функции ручного/автоматического управления.
- Коммуникационные интерфейсы: Вероятно, включает порты для внутренней шины системы возбуждения и для связи с системой управления турбиной (Mark VIe, etc.) по протоколам GE.
- Индикация: Светодиодные индикаторы статуса, активности и неисправностей.
- Питание: Получает несколько стабилизированных напряжений от источников питания внутри шкафа возбуждения.
Преимущества и ключевые особенности
- Высокая динамическая точность: Плата GE WES5302-111 разработана для быстрого и точного отклика на возмущения в энергосистеме, обеспечивая устойчивость генератора и поддержание напряжения в заданных пределах.
- Надежность для критических применений: Компоненты и конструкция рассчитаны на длительную работу в условиях электрических помех силового подстанционного оборудования. Отказоустойчивая архитектура системы EX2100 часто включает резервирование.
- Интеграция в экосистему GE: Плата оптимизирована для работы в составе системы возбуждения GE, обеспечивая полную совместимость с алгоритмами управления, средствами диагностики (ToolboxST) и силовыми компонентами.
- Расширенные функции стабилизации: Поддержка алгоритмов стабилизации энергосистемы (PSS) для подавления низкочастотных колебаний, что повышает общую надежность сети.
- Поддержка по жизненному циклу: Критичные компоненты для энергетики имеют длительный цикл поставки и технической поддержки от производителя или сертифицированных сервисных центров.
Примеры применения в различных отраслях
- Тепловая и атомная энергетика (ТЭС, АЭС): Система возбуждения для турбогенераторов (гидрогенераторов) любой мощности. Плата GE WES5302-111 является ключевым элементом, определяющим качество регулирования.
- Гидроэнергетика (ГЭС): Управление возбуждением гидрогенераторов.
- Промышленные электростанции: Возбуждение генераторов на промышленных предприятиях (коксохимия, металлургия), где требования к качеству электроэнергии особенно высоки.
Сравнение с аналогами (системами возбуждения других производителей: ABB, Siemens, Basler)
- В пользу системы GE с платой WES5302-111: Глубокая интеграция с системами управления турбинами GE (Mark VIe), что обеспечивает единую среду настройки и диагностики для всего энергоблока. Высокая репутация и распространенность на рынке энергетики, особенно для крупных турбин.
- На что обратить внимание: Конкуренты предлагают аналогичные по функционалу системы. Выбор часто определяется парковой базой и историческими предпочтениями энергокомпании, а также условиями конкретного проекта. Плата WES5302-111 является проприетарным компонентом системы GE.
Рекомендации по выбору и важные замечания
- Точная идентификация в системе: Заказ должен осуществляться строго по полному парт-номеру GE WES5302-111, снятому с этикетки неисправной платы. Необходимо также знать точную модель системы возбуждения (например, EX2100e).
- Диагностика причины отказа: Выход из строя такой платы редко бывает случайным. Необходимо провести тщательное расследование: проверить источники питания, целостность датчиков (VT, CT), отсутствие перенапряжений в цепях, состояние силовых тиристоров.
- Проверка совместимости и версии: Уточните у поставщика, совместима ли аппаратная ревизия и версия firmware платы WES5302-111 с вашей системой. Для замены потребуется загрузка корректной конфигурации и ПО.
- Процедура замены и ввода в эксплуатацию: Работы должны выполняться высококвалифицированным персоналом, знакомым с системами возбуждения. После установки необходима базовая проверка, калибровка и, возможно, проведение испытаний (например, проверка отклика AVR).
- Меры безопасности: Работа с системами возбуждения связана с высокими напряжениями и токами. Строго соблюдайте процедуры блокировки и маркировки (LOTO), правила электробезопасности.
- Источник поставки: Настоятельно рекомендуется приобретать такие критичные компоненты через официальные каналы GE или у проверенных специализированных поставщиков, которые могут гарантировать качество восстановленной платы и предоставить техническую поддержку. Избегайте покупок на открытых площадках без гарантий.
