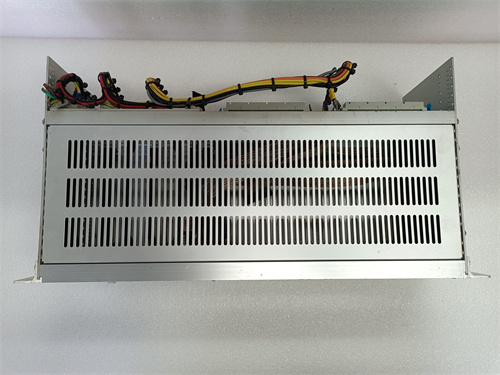

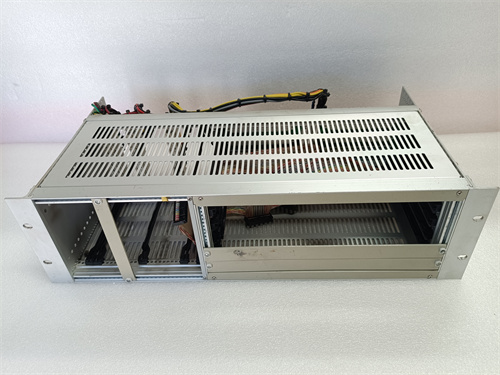

GE WESCOM D200 VME

Технические параметры GE WESCOM D200 VME

Технические характеристики GE WESCOM D200 VME соответствуют стандартам IEEE C37.20.3 (системы защиты электроустановок), IEC 61850 (коммуникация в энергетике) и EN 61000-6-2 (электромагнитная совместимость):

Параметр	Значение/Характеристика
Тип устройства	Промышленная система управления и защиты электроустановок, серии GE WESCOM Power Management Systems
Архитектура и масштабируемость	• Базовая платформа: VMEbus (3U/6U платы) • Максимальное количество модулей: 16 (в шине VME) • Поддерживаемые устройства в сети: до 64 (реле, датчики, контроллеры) • Протоколы коммуникации: IEC 61850, Modbus TCP/IP, DNP3.0
Функции управления и защиты	• Мониторинг: Ток, напряжение, частота, температура, состояние контакторов • Защита: От коротких замыканий, перегрузок, несимметрий, отключений фаз • Регулирование: Нагрузка генераторов, напряжение в сети, частота • Логирование: Архив данных за 10 лет (с частотой 1 с – 1 ч)
Производительность	• Частота сбора данных: до 1 кГц (для критических параметров) • Время реакции на аномалии: ≤10 мс • Максимальное количество тегов: 10 000 (активных)
Эксплуатационные параметры	• Рабочая температура: -30 °C – +70 °C • Влажность: 5% – 95% (без конденсации) • Питание: 85–265 В АС / 110–370 В DC • Класс защиты: IP40 (для корпуса) / IP20 (для модулей VME) • Габариты (базовый корпус): 483×300×250 мм (Ш×Г×В)
Сертификации	CE, UL 508, IEEE C37.20.3, IEC 61850, RoHS

Категория: Модули (Modules) Бренд: GE

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: GE WESCOM D200 VME

Первым делом рассмотрим промышленную систему управления и защиты (SCADA/защита) GE WESCOM D200 VME, относящуюся к серии GE WESCOM Power Management Systems — специализирующейся на решениях для мониторинга, контроля и защиты высоковольтных электроустановок: распределительные подстанции (6–750 кВ), электростанции (ТЭЦ, ГЭС), промышленные энергосистемы с высокими требованиями к надежности и безопасности. Это устройство сочетает в себе функции контроллера, системы защиты и визуализации, обеспечивая комплексное управление всеми компонентами электроустановки — от трансформаторов и генераторов до линий электропередач (ЛЭП).

GE WESCOM D200 VME выделяется модульной архитектурой на платформе VME (VersaModule Eurocard) и поддержкой до 64 устройств защиты/контроля в сети, что позволяет строить масштабируемые системы для объектов любого размера — от небольших подстанций 10 кВ до крупных электростанций МВт-класса. Система совместима с ключевым оборудованием GE — реле защиты GE SR489-P5-LO-A20-E, модулями измерения параметров GE IS200TPROH1BBB, блоками питания GE WEA13-13 2508-21001 и программным обеспечением GE Proficy Grid Solutions. Например, в распределительной подстанции 220 кВ GE WESCOM D200 VME контролирует 8 трансформаторов, 12 ЛЭП и 20 реле защиты, собирая данные о токе, напряжении и состоянии оборудования с частотой 1 кГц — это позволяет операторам выявлять аномалии (например, повышение температуры трансформатора) и принимать решения за 1–2 секунды.

В гидроэлектростанции (ГЭС) с мощностью 500 МВт GE WESCOM D200 VME управляет 4 гидрогенераторами, системой охлаждения и распределительной сетью. Система получает данные от 32 датчиков вибраций (на валу генераторов) и 16 датчиков температуры (в обмотках), обрабатывая их с помощью встроенных алгоритмов защиты: при превышении вибрации на 0.3 мм GE WESCOM D200 VME автоматически снижает нагрузку генератора и отправляет предупреждение в операторский пункт. Благодаря модульной архитектуре система легко расширяется — при добавлении нового генератора достаточно подключить дополнительную плату VME и обновить конфигурацию ПО, без полного останавливания работы ГЭС. Защита от электромагнитных помех (класс EN 61000-6-2, уровень 4) гарантирует стабильную работу GE WESCOM D200 VME в условиях сильных помех от мощных электроустановок.

Полная информация о GE WESCOM D200 VME, включая руководства по настройке защитных функций, интеграции с энергосистемами и эксплуатации, доступна по ссылке: [ссылка на продукт GE WESCOM D200 VME] (при получении окончательной ссылки она будет вставлена).

Технические параметры GE WESCOM D200 VME

Параметр	Значение/Характеристика
Тип устройства	Промышленная система управления и защиты электроустановок, серии GE WESCOM Power Management Systems
Архитектура и масштабируемость	• Базовая платформа: VMEbus (3U/6U платы) • Максимальное количество модулей: 16 (в шине VME) • Поддерживаемые устройства в сети: до 64 (реле, датчики, контроллеры) • Протоколы коммуникации: IEC 61850, Modbus TCP/IP, DNP3.0
Функции управления и защиты	• Мониторинг: Ток, напряжение, частота, температура, состояние контакторов • Защита: От коротких замыканий, перегрузок, несимметрий, отключений фаз • Регулирование: Нагрузка генераторов, напряжение в сети, частота • Логирование: Архив данных за 10 лет (с частотой 1 с – 1 ч)
Производительность	• Частота сбора данных: до 1 кГц (для критических параметров) • Время реакции на аномалии: ≤10 мс • Максимальное количество тегов: 10 000 (активных)
Эксплуатационные параметры	• Рабочая температура: -30 °C – +70 °C • Влажность: 5% – 95% (без конденсации) • Питание: 85–265 В АС / 110–370 В DC • Класс защиты: IP40 (для корпуса) / IP20 (для модулей VME) • Габариты (базовый корпус): 483×300×250 мм (Ш×Г×В)
Сертификации	CE, UL 508, IEEE C37.20.3, IEC 61850, RoHS

Преимущества и особенности GE WESCOM D200 VME

Модульность и масштабируемость

Архитектура на платформе VME позволяет подключать до 16 модулей (управление, защита, коммуникация) и управлять 64 устройствами в сети — это делает GE WESCOM D200 VME подходящим для объектов любого размера, от небольших подстанций до крупных электростанций. Легкая расширяемость избавляет от необходимости замены всей системы при модернизации электроустановки.
Совместимость с современными протоколами

Поддержка IEC 61850 (стандарт для энергетической коммуникации) гарантирует интеграцию GE WESCOM D200 VME с оборудованием других производителей и системами верхнего уровня (например, региональные диспетчерские пункты). Протоколы Modbus TCP/IP и DNP3.0 обеспечивают совместимость с существующими инфраструктурами.
Высокая производительность и надежность

Частота сбора данных 1 кГц и время реакции ≤10 мс позволяют быстро выявлять и устранять аномалии (например, короткое замыкание в ЛЭП), минимизируя повреждение оборудования и простои. Широкий температурный диапазон (-30 °C – +70 °C) и защита IP40 гарантируют работу в суровых условиях (открытые подстанции, холодные регионы).
Комплексный подход к управлению

Совмещение функций мониторинга, защиты и регулирования в одном устройстве упрощает эксплуатацию — операторы получают все данные в едином интерфейсе (GE Proficy Grid Solutions), не нужно работать с несколькими системами. Архив данных за 10 лет удобен для анализа тенденций и планирования технического обслуживания.

Примеры применения GE WESCOM D200 VME

Распределительные подстанции: Защита и мониторинг сети 220 кВ

В распределительной подстанции 220 кВ GE WESCOM D200 VME управляет 8 трансформаторов (10 МВт·А каждый), 12 ЛЭП и 24 реле защиты GE SR489-P5-LO-A20-E. Система собирает данные о токе (0–10 кА), напряжении (0–240 кВ) и температуре трансформаторов с частотой 1 кГц: при превышении тока короткого замыкания на 5 кА GE WESCOM D200 VME срабатывает за 8 мс, разрывая цепь через контактор и изолируя поврежденный участок. Данные о срабатывании отправляются в региональный диспетчерский пункт через протокол IEC 61850, что ускоряет время восстановления сети на 30%.
Гидроэлектростанции: Управление генераторами и системой охлаждения

В ГЭС с 4 гидрогенераторами (125 МВт каждый) GE WESCOM D200 VME регулирует нагрузку каждого генератора в зависимости от потребления электроэнергии. Система получает данные о частоте сети (49.5–50.5 Гц) и напряжении (10 кВ) с датчиков, корректируя выход генераторов за 15 мс: при падении частоты до 49.7 Гц GE WESCOM D200 VME увеличивает нагрузку на генераторы на 5%, поддерживая стабильность сети. Также система контролирует температуру охлаждающей воды (40–50 °C) — при превышении 48 °C активирует дополнительные вентиляторы, предотвращая перегрев обмоток.
Промышленные энергосистемы: Управление энергопотреблением завода

В металлургическом заводе GE WESCOM D200 VME оптимизирует энергопотребление 4 электродвигателей горячего проката (5 МВт каждый). Система анализирует потребление электроэнергии в реальном времени и распределяет нагрузку между двигателями: при пиковом потреблении (например, при прокатке толстых листов) GE WESCOM D200 VME ограничивает мощность менее критичных двигателей, чтобы не превысить лимит потребления, установленный электроснабжающим организацией. Архив данных за 10 лет позволяет анализировать энергопотребление по месяцам и оптимизировать процесс прокатки, снизив затраты на электроэнергию на 12%.

Сравнение с конкурентами

Сравним GE WESCOM D200 VME с системами управления электроустановками аналогичного класса: Siemens Siprotec 7SC80 и ABB RELION 670.

Параметр	GE WESCOM D200 VME	Siemens Siprotec 7SC80	ABB RELION 670
Максимальное количество устройств в сети	64	48	56
Время реакции	≤10 мс	≤15 мс	≤12 мс
Протоколы коммуникации	IEC 61850, Modbus, DNP3.0	IEC 61850, Modbus	IEC 61850, Modbus, IEC 60870-5
Архив данных	10 лет	5 лет	8 лет
Совместимость с GE	Полная (SR489, Proficy Grid)	Ограниченная (требует адаптеров)	Ограниченная (требует драйверов)

Вывод: GE WESCOM D200 VME превосходит конкурентов по количеству управляемых устройств (64), времени реакции (≤10 мс) и длительности архива данных (10 лет) — это делает его оптимальным выбором для крупных электроустановок с высокими требованиями к надежности и масштабируемости. Для пользователей оборудования GE (реле SR489, ПО Proficy Grid) система гарантирует полную интеграцию, снижая сложность внедрения и риск сбоев.
