Описание
Общая информация о продукте

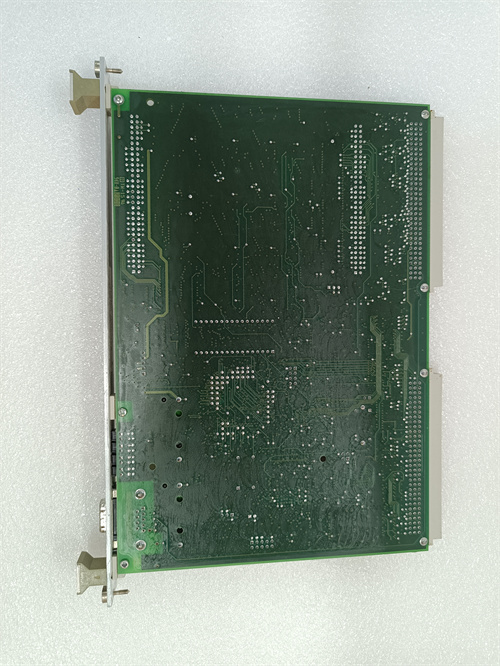

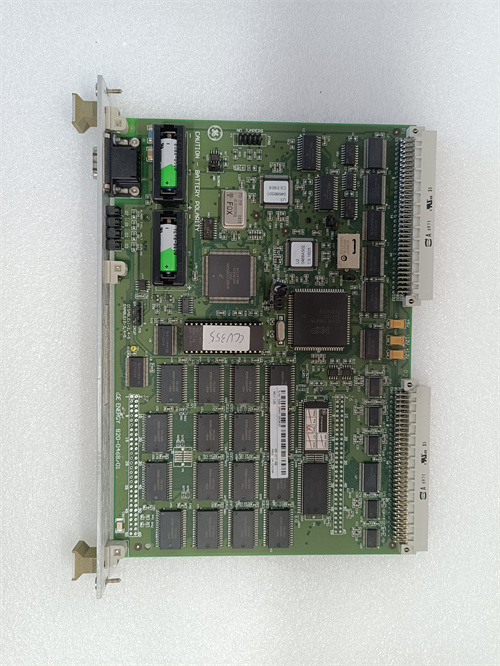

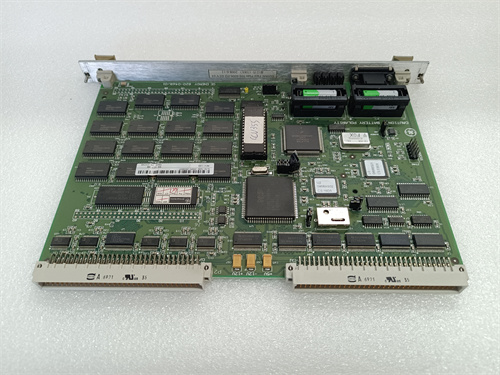

Первым делом представим GE WESDAC D20A — это промышленный распределенный контроллер (DCS) серии GE WESDAC, предназначенный для управления сложными промышленными процессами (например, химические реакторы, нефтеперерабатывающие установки, крупные электростанции), где требуется высокая надежность, синхронность и масштабируемость. Детальную информацию о архитектуре, поддерживаемых процессах и совместимости с периферийным оборудованием можно найти на официальном ресурсе по ссылке: [ссылка на продукт GE WESDAC D20A]. Контроллер GE WESDAC D20A относится к поколению «высоконадежных DCS», отличается распределенной структурой (независимые контроллеры для разных участков процесса) и встроенной защитой от сбоев, что делает его критически важным для объектов с нулевым допуском к простоям. Благодаря интеграции с системами мониторинга и диагностики, GE WESDAC D20A обеспечивает операторам полный контроль над процессами и быстрое реагирование на нештатные ситуации, а также поддерживает совместимость с другими компонентами GE (например, реле защиты GE SR469-P5-HI-A20-H или частотными преобразователями GE T35E00VFHF8FH6AM8HP6E).
Технические параметры продукта
GE WESDAC D20A имеет технические характеристики, отвечающие требованиям к сложным распределенным системам управления:
- Архитектура:
- Тип: Распределенная система с модульной структурой — состоит из центрального операторного терминала (OTC), локальных контроллеров (LCU) и модулей ввода/вывода (I/O);
- Максимальное количество локальных контроллеров (LCU): 32 — позволяет управлять отдельными участками процесса (например, разные реакторы в химическом заводе) независимо, снижая риск глобального сбоя.
- Процессорные характеристики (локальный контроллер LCU):
- Процессор: 32-битный промышленный CPU с тактовой частотой 400 МГц;
- Количество операций в секунду (OPS): до 50 000 — достаточное для обработки сложных алгоритмов регулирования (PID, адаптивное управление);
- Цикл обновления данных: 10–100 мс (настраиваемый) — гарантирует синхронность между участками процесса.
- Память:
- Программная память (на LCU): 2 МБ (для хранения пользовательских программ, поддерживает расширение до 4 МБ);
- Данные память (на LCU): 1 МБ (для хранения переменных, исторических данных и состояний процесса);
- Хранилище событий: 512 КБ (сохраняет историю последних 5000 событий — ошибки, изменения параметров).
- Поддержка модулей I/O:
- Типы поддерживаемых модулей: Дискретный ввод/вывод (DI/DO), аналоговый ввод/вывод (AI/AO), специализированные модули (счетчики, сигнальные преобразователи);
- Максимальное количество модулей I/O на LCU: 64 — обеспечивает гибкость в подключении датчиков и исполнительных механизмов.
- Коммуникация:
- Внутренняя сеть контроллеров: Избыточная шина (Redundant Bus) с скоростью передачи 100 МБ/с — гарантирует надежную связь между LCU, даже при сбое одной линии;
- Внешние интерфейсы: Ethernet (Modbus TCP, DNP3.0, IEC 61850), RS-485 (Modbus RTU) — для связи с SCADA, операторными панелями и внешним оборудованием;
- Поддержка удаленного мониторинга и обслуживания — позволяет инженерам настраивать и диагностировать систему через интернет.
- Рабочие условия:
- Температурный диапазон (для LCU): -20 °C до +65 °C;
- Относительная влажность: до 95% (без конденсации);
- Класс защиты (для корпуса LCU): IP20 (при монтаже в шкаф управления);
- Устойчивость к электромагнитным помехам: EMC класс EN 61000-6-2.
- Питание:
- Входное напряжение: 110–240 В AC/DC (широкий диапазон);
- Избыточное питание: Поддерживает подключение двух независимых источников — автоматическое переключение при сбое одного источника (время переключения ≤ 1 мс).
Преимущества и особенности
GE WESDAC D20A выделяется среди распределенных контроллеров благодаря ряду ключевых преимуществ:
- Высокая надежность и отказоустойчивость: Распределенная архитектура и избыточные компоненты (шина связи, питание) делают GE WESDAC D20A устойчивым к локальным сбоям — если один локальный контроллер (LCU) выходит из строя, остальные продолжают работать, предотвращая остановку всего процесса. Это критично для нефтеперерабатывающих и химических заводов, где остановка может привести к потерям в миллионах долларов.
- Масштабируемость и гибкость: Возможность подключения до 32 LCU и 64 модулей I/O на каждый контроллер позволяет адаптировать GE WESDAC D20A к процессам любого масштаба — от средних химических реакторов до крупных электростанций. При расширении производства достаточно добавить новые LCU и модули, без замены всей системы.
- Точное и синхронное управление: Цикл обновления данных 10–100 мс и поддержка сложных алгоритмов (PID, адаптивное управление) гарантируют, что параметры процесса (температура, давление, концентрация) поддерживаются в заданных пределах с высокой точностью. Например, в нефтепереработке GE WESDAC D20A поддерживает температуру перегонки с погрешностью не более ±0,5 °C, что влияет на качество готовой продукции.
- Легкая интеграция и диагностика: Поддержка стандартных протоколов и совместимость с оборудованием разных производителей упрощают интеграцию в существующие системы. Дополнительно, встроенная система диагностики автоматически обнаруживает неисправности (например, неработающий датчик, обрыв кабеля) и отправляет сигналы операторам, сокращая время поиска и устранения проблем.
Примеры применения в отраслях
GE WESDAC D20A широко используется в сложных промышленных процессах:
- Нефтепереработка: В перегонных установках GE WESDAC D20A управляет температурой и давлением в колоннах перегонки, скоростью подачи сырья и работой насосов. Каждая перегонная колонна контролируется отдельным LCU, что обеспечивает независимость процессов. Синхронное управление позволяет получать фракции нефти (бензин, дизель) с заданными характеристиками, а избыточная архитектура предотвращает остановку установки при сбое отдельных компонентов.
- Химическая промышленность: В производстве полимера GE WESDAC D20A регулирует температуру химических реакторов, концентрацию реагентов и скорость смешивания. Аналоговые модули I/O считывают данные от датчиков температуры и давления, а контроллеры отправляют команды на исполнительные механизмы (клапаны, насосы). Защита от сбоев гарантирует, что при нештатном увеличении температуры реактор автоматически охлаждается, предотвращая взрыв или загрязнение продукции.
- Энергетика (крупные электростанции): В теплоэлектростанциях (ТЭС) с мощностью 1000 МВт GE WESDAC D20A управляет работой котлов, турбин и генераторов. Локальные контроллеры отвечают за отдельные участки: один LCU контролирует подачу топлива в котел, другой — скорость турбины, третий — выходное напряжение генератора. Избыточная связь между LCU обеспечивает синхронность работы всех компонентов, а удаленное мониторинга позволяет инженерам регулировать параметры из центрального управления.
Сравнение с конкурентами
Для оценки преимуществ GE WESDAC D20A рассмотрим его сравнение с аналогичными распределенными контроллерами — Siemens SINAMICS DCS V90 и ABB 800xA:
| Параметр | GE WESDAC D20A | Siemens SINAMICS DCS V90 | ABB 800xA |
|---|---|---|---|
| Максимальное количество LCU/контроллеров | 32 | 24 | 30 |
| Цикл обновления данных | 10–100 мс | 20–200 мс | 15–150 мс |
| Поддерживаемые алгоритмы | PID, адаптивное управление, логические функции | PID, fuzzy logic | PID, нейронные сети |
| Избыточная архитектура | Да (шина, питание) | Да (шина) | Да (шина, питание) |
| Коммуникационные протоколы | Modbus TCP, DNP3.0, IEC 61850 | PROFINET, Modbus TCP | Modbus TCP, IEC 61850, BACnet |
| Стоимость (средняя) | Средняя | Высокая | Высокая |
Как видно из таблицы, GE WESDAC D20A превосходит Siemens SINAMICS DCS V90 по количеству поддерживаемых контроллеров и скорости обновления данных, а по избыточности архитектуры не уступает ABB 800xA. Средняя стоимость делает его экономически привлекательным для объектов, где требуется высокая надежность без излишних функциональных избыточностей (например, средние нефтеперерабатывающие установки). Для предприятий, уже использующих оборудование GE, GE WESDAC D20A обеспечивает лучшую совместимость и единообразие обслуживания.
Советы по выбору и предостережения
-
Советы по выбору:
- Определите масштаб процесса — если вам нужно управлять 10+ независимых участков (например, разные реакторы), GE WESDAC D20A с поддержкой 32 LCU подходит лучше, чем модели с меньшим количеством контроллеров.
- Учтите требования к циклу обновления — для процессов с высокой динамикой (например, быстрые химические реакции) выберите минимальный цикл 10 мс, для статичных процессов (например, хранение сыпучих материалов) подойдет цикл 100 мс.
- Для получения актуальной информации о совместимости с конкретным оборудованием (например, аналоговыми датчиками или частотными преобразователями) обратитесь к официальной документации по ссылке: [ссылка на продукт GE WESDAC D20A].
-
Предостережения:
- Монтаж и настройку выполняйте только квалифицированным персоналом — ошибки в конфигурации (например, неправильное соединение шин связи) могут привести к сбою всей системы.
- Регулярно обновляйте firmware контроллеров — производитель выпускает обновления для исправления ошибок и улучшения функциональности, что увеличивает надежность GE WESDAC D20A.
- Архивируйте исторические данные и программы — в случае полного сброса настроек это позволит быстро восстановить работу системы. Рекомендуемая частота архивации — раз в неделю.
- Не используйте несертифицированное оборудование с GE WESDAC D20A (например, неоригинальные модули I/O) — это может привести к несовместимости, сбоям или повреждению контроллеров.
