Описание продукта

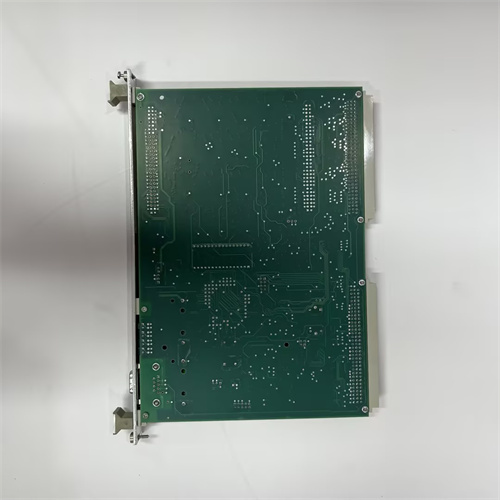

GE WESDAC D20A/0511-0101 — это цифровой входной модуль из серии WESDAC D20A производства GE, разработанный для интеграции в системы автоматизации критических промышленных процессов (энергетика, нефтегаз, химическая промышленность). Он специализируется на надежной сборке дискретных сигналов от сенсоров (концевики, кнопки аварийного останова, датчики положения) и передаче их в контроллеры GE, обеспечивая реальное управление состоянием оборудования. Как важный компонент классической системы WESDAC D20A, GE WESDAC D20A/0511-0101 отличается высокой отказоустойчивостью, устойчивостью к электромагнитным помехам и адаптацией к суровым условиям (температура от -40 °C до +70 °C), что делает его подходящим для эксплуатации в агрессивных средах. В отличие от современных компактных модулей, GE WESDAC D20A/0511-0101 имеет прочную металлическую конструкцию и поддерживает резервирование с другими модулями серии D20A, что критично для старых установок, где требуется сохранение совместимости с существующей инфраструктурой. Благодаря полной совместимости с контроллерами GE WESDAC D20, GE WESDAC D20A/0511-0101 остается надежным выбором для модернизации или ремонта существующих систем, не требующих полной замены автоматизации.
Параметры продукта
- Тип модуля: Цифровой входной модуль для дискретных сигналов.
- Количество каналов: 16 независимых цифровых входов, поддерживающих сухие контакты (dry contact) и напряжевые сигналы 24 В DC.
- Режимы каналов: Для каждого канала настраиваются режимы «нормально разомкнутый» (NO) или «нормально замкнутый» (NC) через ПО конфигурации GE.
- Время отклика: ≤2 мс (для перехода сигнала от «0» к «1» и обратно), обеспечивая оперативную передачу данных о состоянии оборудования.
- Изоляция: Электрическая изоляция каналов между собой и от шкафа — 2 кВ переменного тока (Vrms), предотвращая перекрестные помехи.
- Питание: 5 В DC (питание от контроллера WESDAC D20) + 24 В DC (питание для входных сигналов); потребление энергии ≤3 Вт.
- Рабочие условия: Температура -40 °C до +70 °C; влажность 5%–95% (без конденсации); устойчивость к вибрации до 10 g (10–2000 Гц).
- Диагностика: Встроенные индикаторы светодиодами состояния каждого канала (зеленый — сигнал «1», красный — ошибка); передача общих ошибок (обрыв питания, короткое замыкание) в контроллер.
- Конструкция: Металлический корпус с защитами от электромагнитных помех; размеры 160 × 100 × 80 мм (подходит для стандартных шкафов WESDAC D20).
- Монтаж: Установка в специализированные слоты шкафа контроллера WESDAC D20; крепление через винтовые зажимы для устойчивости.
- Сертификации: Соответствие стандартам IEC 61010-1, UL 508 для промышленного использования.
Преимущества и особенности
- Совместимость с системами WESDAC D20: GE WESDAC D20A/0511-0101 полностью совместим с существующими контроллерами GE WESDAC D20, что критично для ремонта старых установок (например, ТЭЦ, нефтеперекачные пункты), где замена всей системы автоматизации дорогостоящая.
- Прочность конструкции: Металлический корпус и защита от электромагнитных помех обеспечивают долговечность (срок службы до 15–20 лет) в суровых промышленных условиях.
- Режим резервирования: Поддержка параллельной работы с резервным модулем (в конфигурации 1+1) — при отказе основного модуля резервный автоматически принимает управление, не прерывая сбор данных.
- Простота конфигурации: Настройка каналов (NO/NC) через стандартное ПО GE WESDAC Config Tool — не требует специальных навыков, упрощая обслуживание.
- Четкая индикация состояния: Светодиодные индикаторы для каждого канала позволяют операторам быстро определить состояние входов на месте, без подключения к ПК.
Случаи применения в отраслях
- Энергетика: В старых ТЭЦ с контроллерами WESDAC D20 GE WESDAC D20A/0511-0101 собирает сигналы от концевиков положения шлюзов подачи топлива и датчиков уровня воды в котлах. При обнаружении несанкционированного закрытия шлюза модуль передаёт сигнал в контроллер, запуская аварийную процедуру.
- Нефтегазовая промышленность: На нефтеперекачных пунктах с автоматизацией WESDAC D20 модуль считывает сигналы от кнопок аварийного останова и датчиков давления (дискретные сигналы «превышение порога»). Режим резервирования гарантирует, что данные не теряются при отказе модуля, предотвращая утечки нефтепродуктов.
- Химическая промышленность: В производственных линиях с системой WESDAC D20 GE WESDAC D20A/0511-0101 контролирует состояние дверцек реакторов (датчики закрытия) и сигналы тревоги от газоанализаторов. Светодиодные индикаторы позволяют быстро выявить неисправный канал, сокращая время простоя.
- Транспортные системы: В трубопроводных системах для транспорта нефти/газа модуль собирает сигналы от датчиков положения клапанов и операторских панелей. Устойчивость к вибрации и низким температурам делает его подходящим для эксплуатации в условиях северных регионов.
Сравнение с конкурентами
| Параметр | GE WESDAC D20A/0511-0101 | Конкурентный модуль (Siemens SM 321, старый вариант) | Конкурентный модуль (ABB DI801) |
|---|---|---|---|
| Совместимость с системами | GE WESDAC D20 (специализированная) | Siemens S7-300 (специализированная) | ABB AC800M (специализированная) |
| Количество каналов | 16 | 16 | 8 |
| Время отклика | ≤2 мс | ≤3 мс | ≤2 мс |
| Изоляция каналов | 2 кВ Vrms | 1,5 кВ Vrms | 2 кВ Vrms |
| Конструкция | Металлическая | Пластиковая | Металлическая |
| Гарантийный срок | 2 года | 1,5 года | 2 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для модернизации или ремонта систем GE WESDAC D20 приоритетно выбирайте GE WESDAC D20A/0511-0101 — его специализированная совместимость избежит конфликтов с контроллером и снизит время остановки установки.
- В средах с сильными электромагнитными помехами (например, рядом с трансформаторами, двигателями) модуль становится оптимальным выбором благодаря металлическому корпусу и изоляции 2 кВ Vrms.
- Если требуется резервирование для критических процессов (например, аварийные сигналы), комплектуйте модуль с резервным экземпляром того же модели — это обеспечит непрерывную сбор данных.
Меры предосторожности
- Перед монтажем проверьте совместимость версии модуля с контроллером WESDAC D20 — используйте только версии, рекомендованные GE (чтобы избежать ошибок конфигурации).
- При подключении входных сигналов используйте экранированные кабели и заземляйте экран на корпус шкафа — это повышает устойчивость к помехам, особенно для длинных кабелей (длиннее 15 м).
- Регулярно проверяйте светодиодные индикаторы — постоянное красное свечение канала сигнализирует о неисправности (обрыв кабеля, короткое замыкание), требующей немедленного устранения.
- Не превышайте напряжение 24 В DC для входных сигналов — подключение вышестоящего напряжения приведет к повреждению внутренних схем модуля.
- При замене модуля сначала отключите питание контроллера WESDAC D20 — монтаж/демонтаж под напряжением может повредить как модуль, так и контроллер.
